每日一貼——CAD為什么會異常退出？

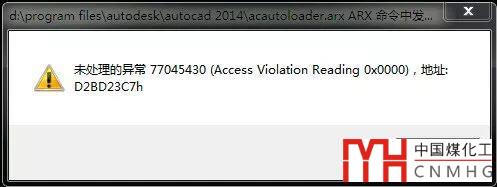

經常有網友在信息和QQ群里發來一張CAD異常退出的截圖，然后問我什么原因，如下圖所示。
其實看這個截圖我也無法分析處任何原因，因?yàn)檫@只是一個常規的異常退出提示信息，其他軟件也有可能彈出類似的信息，根據這個信息我也無法判斷是因?yàn)槭裁丛蛲顺龅模绻麤]有其他信息，我相信AUTOCAD的開發人員也無法通過這張截圖判斷錯誤的原因。雖然類似這樣的錯誤對話框看不出任何有價值的信息，但有些錯誤對話框從標題和內容就可以明確判斷出錯誤原因，從而找到解決辦法。
無論你用的是CAD的什么版本，估計都遇到過異常退出的狀況。遇到這種情況肯定特別郁悶，要么是圖打不開，沒法干活！要么是辛辛苦苦畫了半天突然退出，幾個小時的活白干了！對于AUTOCAD大家可能會容忍一點，會想是不是自己的圖或電腦有問題了，或者自己CAD安裝包有什么問題了；如果用的是國產CAD，肯定就會抱怨：什么破軟件！
CAD為什么會異常退出呢？遇到這種情況應該怎么辦呢？下面將我遇到的幾種原因情況大致列舉一下，并簡單說一下解決方法，希望對大家有幫助。
當CAD出現異常的時候，首先要做一個初步判斷和分析，然后再進一步尋找解決辦法。首先確認是否跟圖紙有關，如果只是在打開和操作某張圖紙的時候異常，那就想辦法修復圖紙；如果與圖紙無關，那就看看是不是跟特定的操作或命令相關，比如啟動CAD就退出、打開圖紙、打開圖層管理器退出，就需要看看是不是激活有問題還是文件損壞了；如果CAD之前用的很好，突然出現了異常，那就想想最近對系統或CAD做了什么處理，有沒有安裝或卸載什么軟件。
---提示：下面是廣告，不是本文圖片！---
有很多操作異常跟圖紙有關，比如操作卡頓或復制粘貼無效，當然也有一些異常退出是跟圖紙有關，遇到的情況主要有下面幾種。
1、內存耗盡
如果圖紙巨大或有大量冗余數據，導致開圖的時候內存耗盡，最終導致CAD軟件退出，這種情況在32位版本的CAD上比較常見。

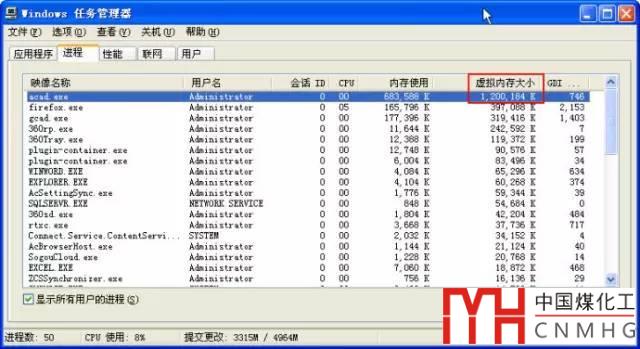

確認是否因內存不足導致CAD退出的方法很簡單。當CAD開圖時響應很慢時，我們可以打開WINDOWS的任務管理器，看一下CAD的內存使用情況。如果用的32位CAD，當CAD內存使用超過1.5G，CAD一般就會直接退出，如果內存占用1.2G以上，也許能打開，但在操作圖紙的時候仍有可能退出。即使你用的64位機器和CAD的，但如果CAD占用內存超過一定程度，也一樣有可能出現退出現象。任務管理器的截圖如下：
就算是內存占用巨大，情況也不完全一樣，我遇到的就有好幾種，下面簡單列舉一下。
-
復雜的地形圖和市政規劃圖紙。
圖紙的數據確實比較多，有些地形圖有大量復雜的多段線或樣條曲線，小的四五十兆，大的有一、二百兆，這種圖紙?jiān)诖蜷_的時候，有的需要占用幾個G的內存，如果用的是32位的CAD或機器內存比較少，經常會吃不消。
如果需要經常處理這類圖紙的用戶，建議安裝64位系統和64位的CAD版本，配置更多的內存。
-
圖紙不大，但使用了大量的密集填充。
填充樣式的描述比較簡單，圖案名稱、比例、邊界線等等，但填充要顯示到屏幕上，必須將數據轉換為一條條的直線，如果填充非常密集，就會導致顯示數據巨大，內存占用急劇上升。
首先要確認這些密集填充是否圖紙必須的。有些初學者不太清楚線性填充和實體（SOLID）填充的區別，默認選用線性填充后，將比例改得很小后當SOLID填充用。如果能查到這類問題，直接將填充樣式改成SOLID就可以解決了。
-
圖中有冗余的錯誤數據
圖形并不多，但圖紙卻特別大，打開和操作都很慢，甚至打開直接退出。 這種圖紙遇到過很多張，有的是因?yàn)橛写罅孔⑨屝员壤?，更多地是因?yàn)镈GN線型的孤立圖形數據。這種圖紙首先操作卡頓，更多人反映的是無法復制粘貼，但也有個別圖紙因?yàn)閿?shù)據特別多導致退出。
為什么CAD圖紙內容不多但文件特別大？
每日一貼—CAD圖紙文件為什么變得特別大？如何給圖紙瘦身？
2、圖紙中有錯誤數據
有些圖紙中有錯誤數據，導致CAD在處理這些錯誤數據時出現異常并導致退出。

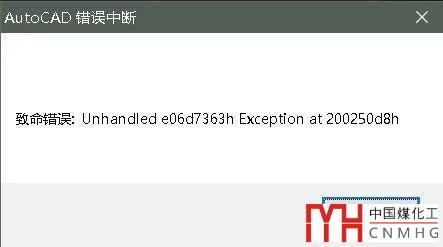

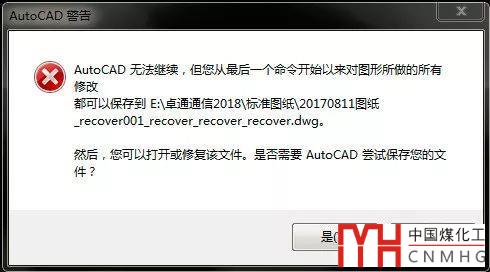

有些圖紙打開時占用內存不大，但有時CAD一打開這樣圖紙就會退出，并會明確提示讓我們修復打開文件，如下圖所示。

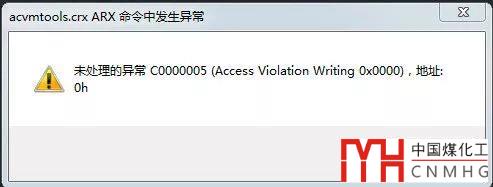

或者圖紙能打開，執行某些特定操作就會退出，例如打開圖層管理器就會退出。
這種圖紙多半是有錯誤數據，CAD是否會退出取決于CAD自身的容錯性，有些圖紙?jiān)贏UTOCAD打開會退出，但在浩辰CAD里可以正常打開，有一些AUTCAD可以正常打開，而在浩辰CAD里則有可能會退出。
錯誤數據比較常見，很多圖紙里都有，但導致軟件打不開或異常退出的錯誤圖紙倒不太多。一些無法打開的圖紙或操作過程異常的圖紙，可以用修復（RECOVER）打開，會看到CAD檢測到并修復了一系列錯誤數據。當然也有些圖紙，修復也無法打開。
為什么很多圖紙中都會有錯誤數據呢？這些錯誤數據是怎么來的呢？
說實話，我也說不清楚，估計來源可能有下面兩種：
一是從其他軟件轉換過來的數據，
二是CAD的插件或二次開發軟件生成的數據。
不同軟件對DWG/DXF文件兼容的程度不一樣，將其他數據寫成DWG/DXF數據有可能發生錯誤；而一些CAD插件或二次開發軟件在創建或修改對象時，如果接口使用不正確或代碼寫得有問題，也有可能生成錯誤數據。就算用AutoCAD保存成不同版本的DWG/DXF，我估計也不能保證所有數據都能正確保存，因?yàn)椴煌姹局С值膱D形對象不同，對象的參數也有可能不同。
遇到打開CAD異常退出或操作過程中CAD異常退出的圖紙，可嘗試用修復（recover）命令打開圖紙，看通過修復錯誤后是否能恢復正常。
二、遇到了CAD的BUG
不管那款軟件都會有BUG，從WINDOWS到OFFICE，再到CAD。就算是AUTOCAD，估計他們每個版本的問題庫也會有幾千個甚至上萬個問題，只是普通操作觸及不到這些BUG。國產CAD遇到軟件BUG的幾率會稍微高一些。不過，國產CAD經過十多年的發展，現在的版本也相當穩定了。

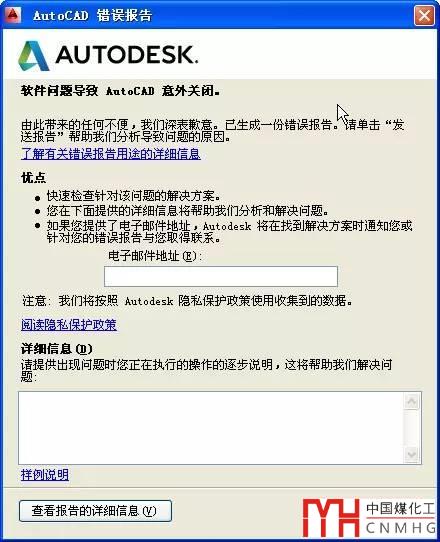

如果確認自己的圖紙沒有問題，但操作過程仍然出現了異常退出，估計是遇到CAD的BUG了。此時也沒有什么好辦法，可以嘗試用其他操作方式替代，看是否能繞過這個BUG。另外，CAD軟件在異常退出時會彈出一個發送錯誤報告的對話框，如下圖所示。
錯誤報告會幫助CAD廠商去發現、分析并解決一些內部測試中未發現的BUG，對提升CAD軟件的穩定性很有幫助。如果CAD廠商通過分析發現了死機的原因并解決了這個問題，那你使用下一個版本時就不會遇到相同的問題了。
三、安裝、注冊、卸載導致的異常退出
如果CAD軟件在啟動或使用簡單基本功能時就異常退出，這很有可能是CAD軟件或操作系統本身有問題了。
1、啟動時閃退
有時CAD安裝完后啟動就閃退，有時之前用得好好的，突然有一天打開軟件就異常退出，沒有任何錯誤提示，重新卸載安裝也是如此，安裝其他版本還是退出，遇到這種情況就需要檢查一下許可服務是否被阻止，許可文件是否被損壞，具體操作請參看下面的文章。
AutoCAD安裝后無法正常啟動或啟動時閃退怎么辦？
為什么AUTOCAD安裝不上？應該怎么解決？
2、啟動或使用時提示錯誤退出

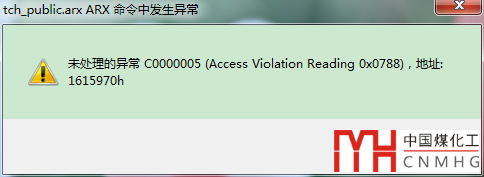

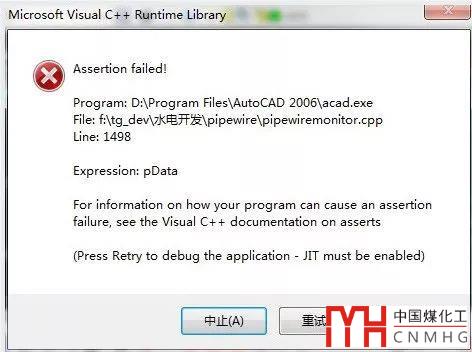

有時在啟動或錯誤退出時有比較明確的信息，會告訴我們哪個文件出錯，如下圖所示。
這些錯誤對話框的標題或內容中都出現了ARX程序文件名，我們可以首先搜一下對話框中提示的文件，看是否是缺少此文件或此文件損壞，如果單獨拷貝此文件無法解決問題，就需要修復或重新安裝CAD。
3、現象和提示不明確的異常
如果出現跟文章開頭那樣的截圖，對話框沒有任何有價值的信息，如果與圖紙無關，只是偶爾出現，重新啟動CAD后正常，可以暫時忽略。如果確認與圖紙無關，還反復出現的話，只能考慮從CAD程序和系統上找原因，可以按照下面順序處理一下：
首先，可以先將當前用戶的臨時文件夾（%temp%）刪空（至少將與CAD相關的文件刪掉，例如類似acad.err這樣的文件）
檢查一下C盤是否有空間，C盤和CAD軟件所在磁盤是否有壞道。
確認硬盤和臨時文件夾沒有問題后再啟動CAD，可以嘗試恢復安裝時的配置試試。
每日一貼——CAD如何恢復默認的設置？
每日一貼——重裝系統或CAD時怎么備份和恢復各項設置
如果CAD還不正常，那就只能修復或重新安裝CAD軟件試試。
如果上述方法都試了，還不行，那你可以換個CAD版本裝一下試試。
四、因?yàn)镃AD病毒導致的退出
之前有多位網友反映打開圖紙的時候卡頓，然后過了一段時間打開文件就會退出了，最后發現這種情況都是因?yàn)镃AD病毒引起的，看到的病毒有200MB、900MB的，有網友說還看過幾個G大小的，LISP程序就是簡單的文本文件，幾百兆表示病毒代碼達到幾百甚至上千萬行，在打開文件時要加載運行這么長的程序，退出也不奇怪。遇到這種問題首先到網上下載一個CAD病毒專殺工具先查殺一下，不行自己手動將相關文件刪除后再重新安裝CAD。
導致CAD開圖卡頓甚至無響應的CAD病毒如何清除？
五、如何能減少CAD異常退出的幾率？
當使用CAD退出時，需要自己嘗試尋找規律，然后通過規律來判斷問題所在，再對癥下藥，才能找到解決辦法。當然，對于普通的CAD使用者來說，這種規律不太容易找出來，而且有些異常退出是隨機性的或錯誤累計出來的，也許這次操作退出了，下次同樣的操作就不退出了。在找不到規律的時候，唯一可以做的就是養成良好的習慣，防患于未然。可以做的主要有下面幾點：
1、不要在機器上安裝過多的軟件或反復卸載安裝軟件，定期整理系統，使操作系統始終保持在健康高效的狀態。如果要經常處理超大圖紙，趕緊升級到64位，多加點內存。
2、不要在CAD上安裝過多的插件，尤其是一些個人開發的小工具，使CAD軟件本身保持一個健康狀態。有些工具代碼水平比較低，沒有經過嚴格測試，運行中也會出現異常退出的現象或者生成錯誤數據；現在還有人專門開發CAD病毒，雖然危害不大，但非常討厭，所以安裝工具的時候要慎重。
3、減少圖紙?jiān)诓煌浖g和不同版本的轉換次數，不要反復改變文件的版本，減少出現錯誤數據的機會。如果必須要轉換的話，建議轉換后的圖紙直接用修復打開（RECOVER）或打開后進行核查（AUDIT），將能修復的錯誤先處理掉，降低出現異常的概率。
寫是寫了一大堆，但估計也不一定能解決你遇到的CAD異常退出問題，但還是希望能對有些人有幫助吧！
