簡介：

雖然CAD提供了布局和頁面設置，但很多設計人員仍習慣于將多張圖紙都放到模型空間，然后每次通過窗口來設置打印范圍進行輸出。即使是利用布局和頁面設置進行打印，剛開始設置打印范圍時也需要利用窗口來設置打印范圍，因此“窗口”打印是打印設置的一個基本技巧，下面簡單給大家介紹一下窗口打印的基本操作。

窗口打印是使用頻率較高的打印操作，打印方式十分靈活，可以使用框選來指定打印區域。

1、單擊頂部快速訪問工具欄的“打印”按鈕。

2、在“打印機/繪圖儀”的下拉列表中選擇適當?shù)拇蛴C(jī)。

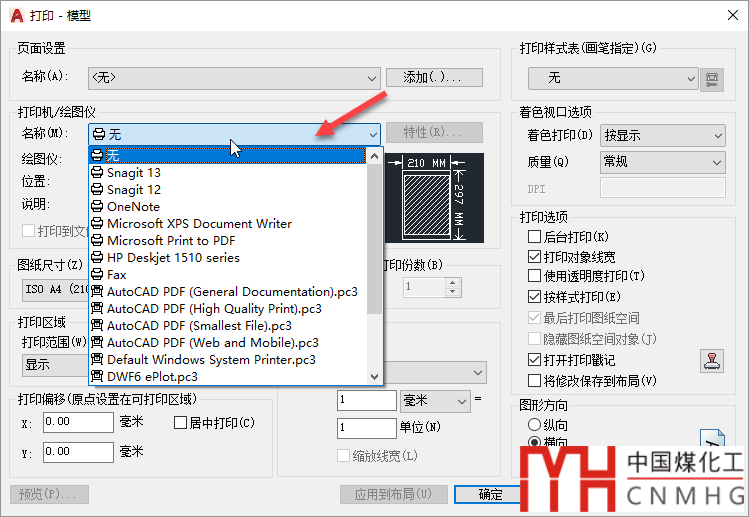

下拉列表會因軟、硬件環境的不同而有所差異。在這個列表中有兩種打印機，一種是在操作系統中安裝的打印機，這些打印機不光在CAD中可以用，在WORDPS等軟件中也可以使用；一種是CAD內部安裝的打印機，這些打印機可以是實際的打印機，比如HP的打印機，還有一些是虛擬的打印機，例如輸出PNGJPGPDF等文件的驅動。初學者由于對打印參數不熟悉，打印前先預覽，或者可以先選擇一個PDF或圖像打印驅動進行打印功能的學習。

3、在“圖紙尺寸”下拉框中選擇要輸出的圖紙尺寸。

我們?cè)诶L制圖紙的前就應該確定輸出紙張大小，從而確定圖框大小、打印比例。因此在輸出時按照之前的規劃選擇合適的打印機和圖紙就可以了。在正式輸出大幅面的圖紙前，很多設計人員會用小打印機輸出一個小樣檢查一下，這時候可以根據選擇的打印機來設置紙張。

每日一貼——CAD中的各種比例你了解多少？

4、指定打印區域

a)在“打印范圍”的下拉菜單上選擇“窗口”。

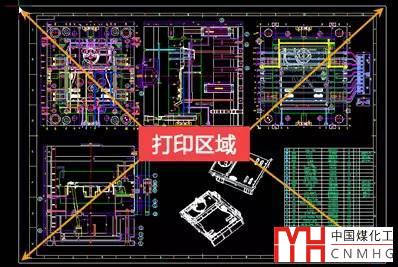

b)軟件自動切換到圖形窗口，用鼠標框選來指定打印區域。

5、 基本選項設置

如果對出圖的比例沒有嚴格的要求，比如說輸出小樣的時候，直接勾選“居中打印”和“布滿圖紙”兩項后，一般都可以得到不錯的打印效果。

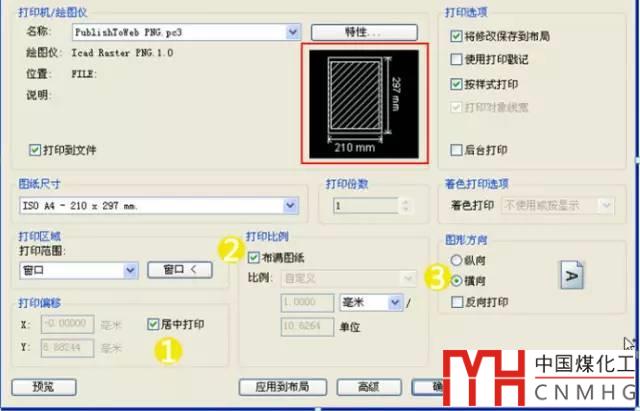

打印方向可根據圖框和紙張的情況來設置，例如紙張是縱向的，圖框是橫向的，就需要選擇橫向，總之要使圖形跟紙張匹配。在打印對話框中間有一個小的預覽框，陰影部分表示圖形，可以看出圖形跟紙張匹配的狀態，如果陰影部分跟紙張不匹配，就需要調整一下比例和圖形方向，如下圖所示。

6、打印輸出顏色和線寬設置。

CAD提供了一些預設的打印樣式表來控制打印輸出的顏色和線寬，如果在圖中設置好了圖形的線寬、顏色，在打印輸出只需直接選擇合適的打印樣式表即可，例如黑白打印就選擇monochrome.ctb，彩色輸出就選擇acad.ctb，如果灰度輸出就選擇grayscale.ctb。CTB是根據圖形顏色對打印輸出進行控制的，如果需要對某些圖形的輸出做特殊設置，可以點編輯按鈕，編輯默認的打印樣式表。

7、打印預覽

單擊上圖對話框左下角的“預覽”，可以查看打印效果。當然，預覽不是打印的必要步驟，只是實際打印之前可以檢查一下，以免浪費紙張和重復操作。如果想跳過預覽步驟，單擊“確定”按鈕就可直接執行打印。

預覽時可以局部放大，查看圖紙細節。如果預覽效果滿意，可單擊預覽窗口左上角的“打印”圖標執行打印，如果不滿意，可單擊“關閉”按鈕，返回打印控制窗口修改打印相關參數。

總結：

上面講解了打印的基本操作，打印對話框的參數很多，但基本操作還是比較簡單的。但要打印出符合要求的圖紙，并不僅僅是由最終的打印操作決定的，要得到符合規范的圖紙，不僅在開始繪圖前就要對文字、標注、幅面做好規劃，在打印時合理設置打印范圍、紙張、打印比例、打印樣式表也非常重要。
