摘要：

刪除是將選中的圖形整體刪除，而修剪是將圖形部分刪除。在CAD中修剪命令是使用頻率非常高的一個命令，延伸命令和修剪的命令效果相反，兩個命令在使用過程中可以通過按Shift鍵相互轉換。

一、刪除

刪除是CAD中使用得非常多的操作，因此提供了多種操作方式。比如我們可以按照CAD常規操作：單擊刪除按鈕和輸入命令。刪除的命令是erase，快捷命令是E。我們可以先選擇要刪除的對象，然后單擊刪除按鈕或輸入E，也可以先執行命令，后選擇對象，然后再回車確認刪除。

除了這兩種CAD中常用的方式外，我們還可以直接用鍵盤的delete鍵。先選擇要刪除的對象，直接按鍵盤上的Delete鍵，這樣就能直接刪除選中的圖形。

二、修剪與延伸

所謂“修剪”，就是將多余的部分用其他圖形剪掉；而“延伸”，指將線延伸到與其他圖形相交的位置。

修剪和延伸的基本技巧首先是選擇，首先要選擇修剪、延伸邊界，或稱為切割對象，也就是選擇作為修剪和延伸的基準的對象，然后就是選擇要被修剪或延伸的對象，掌握了這兩者的選擇技巧就基本掌握了修剪和延伸的操作。

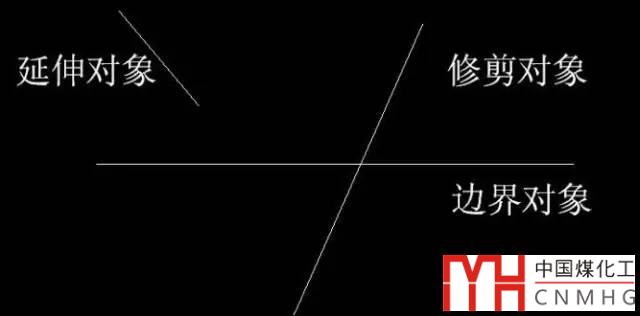

用上面這樣簡單的例圖先了解一下修剪和延伸的基本操作，步驟如下：

1、單擊“修剪”按鈕或輸入TR命令，回車。

2、點選上圖中的邊界對象后，回車。

3、在修剪對象的上半部分單擊，完成修剪。

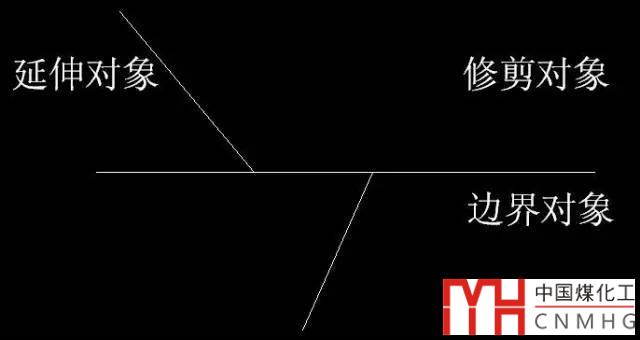

4、按住Shift鍵，單擊要延伸的對象，完成延伸。結果如下圖所示。

這是修剪和延伸的一個最基本操作，剛開始學習的時候要注意：

1、注意看命令行提示，由于邊界對象可以選擇多個，必須按回車或空格確認才能進行后面的修剪。

2、另外要知道修剪時按住SHIFT鍵就可以切換成延伸，反之亦然，不需要退出修剪命令去再執行一次延伸命令了。

3、修剪邊界也可以作為被修剪的對象，被其他邊界修剪。

修剪的選擇技巧

修剪延伸不僅支持一些簡單的點選和框選，還支持一些非常特殊的選擇方式。掌握了選擇的技巧，可以使修剪的操作效率成倍提升。

修剪邊界對象（切割對象）支持常規的各種選擇技巧，點選、框選，而且可以不斷累加選擇。當然，最簡單的選擇方式是當出現選擇修剪邊界時直接按空格（回車）鍵，此時將把圖中所有圖形作為修剪邊界，我們就可以修剪圖中的任意對象。將所有對象作為修剪對象操作非常簡單，省略了選擇修剪邊界的操作，因此大多數設計人員都已經習慣于這樣操作。但建議還是具體情況具體對待，不要什么情況都是用這種方式。

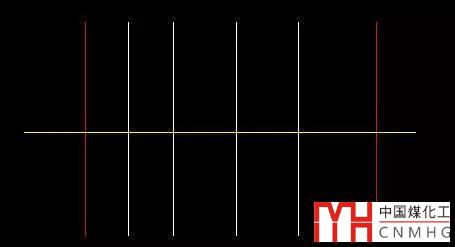

有些情況不適合用所有對象作為修剪邊界，例如下圖所示情況，要修剪兩條紅線之間的黃線，如果直接回車選擇所有對象作為修剪邊界，修剪時就需要點五次，如果只選擇兩條紅線作為邊界，修剪時只要點一次就可以了。

另外被修剪對象還有一種特殊模式：圍欄（F），也就是可以拉一條線，與次線交叉的部分都被修剪，如下圖所示。

除了選擇的技巧外，修剪和延伸還有邊緣和投影模式，這里就不再詳細介紹了。如果想深入了解修剪和延伸的相關參數，可以去看一下CAD幫助并嘗試一下不同參數設置的效果或參看我另一個博客中的文章：

每日一貼——CAD修剪和延伸命令的相關技巧和問題

總結：

修剪和延伸最重要的就是要掌握好選擇修剪邊界和修剪對象的技巧。剛開始繪圖的時候，都會規規矩矩地輸入坐標或捕捉，但學會了修剪和延伸后，在繪制圖形時有時可以不用特別精確控制長度，甚至可以用構造線、射線來代替直線，然后通過修剪和延伸對圖形進行修整。
