二維有旋轉的命令，可以調整圖形的角度，三維也有一個旋轉命令，可以將二維的線繞一個軸旋轉成一個三維面或三維模型，這個命令就是REVOLVE命令，是很常用的建模功能。

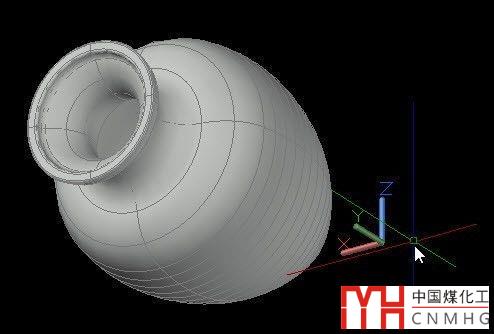

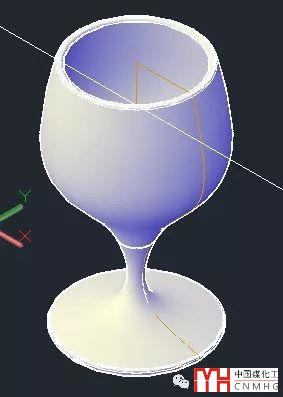

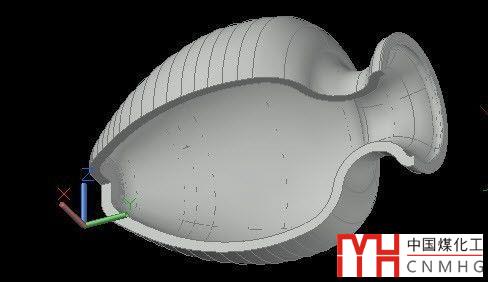

使用 REVOLVE 命令，以通過繞軸旋轉開放或閉合的平面曲線來創建新的實體或曲面，如下圖所示。

當看到一個模型適用于旋轉命令來建模的時候，只需要分析并繪制出截面的形狀。旋轉命令可以選擇一個或多個對象，旋轉對截面對象要求并不高，可用做截面的對象包括：

• 直線

• 圓弧

• 橢圓弧

• 二維多段線

• 二維樣條曲線

• 圓

• 橢圓

• 三維平面

• 二維實體

• 寬線

• 面域

• 實體或曲面上的平面

不能旋轉的圖形包含在圖塊，有相交或自交線段的多段線。多段線的寬度在旋轉時會被忽略，并從多段線的中心處開始旋轉。如果要旋轉實體或曲面上的平面，在選擇旋轉對象時可以CTRL鍵，就可以選擇這些實體或曲面的平面子對象。

你是否真的了解CAD的多段線（PLINE）？!

CAD中如何關于選擇子對象

旋轉軸可以是坐標系的X、Y、Z軸，也可以是選定的對象。作為旋轉軸的對象可以是直線、多段線的直線段或三維實體和曲面的邊子對象。

下面我們通過一個簡單的實例來看看旋轉命令的使用方法。

1、首先繪制好旋轉的截面輪廓，如下圖所示。

輪廓線是必須要有的，而軸卻不一定要先繪制好，因?yàn)樾D(zhuǎn)時可以通過指定點來設置旋轉軸，也可以直接用坐標軸。

2、從菜單（繪圖>建模>旋轉）、命令面板、工具欄或命令行執行REVOLVE旋轉命令，命令行會彈出如下提示：

當前線框密度: ISOLINES=4，閉合輪廓?jiǎng)?chuàng)建模式 = 實體
選擇要旋轉的對象或 [模式(MO)]:

提示告訴我們生成模型的線寬密度是4（ISOLINES變量的值可以直接在命令行設置），這個參數可以控制旋轉模型的平滑程度，同時告訴我們，如果截面輪廓是閉合的，旋轉后創建的將是三維實體，而不是三維曲面。

下面的提示告訴我們可以直接選擇要選擇的對象（截面），也可以輸入MO來設置閉合輪廓?jiǎng)?chuàng)建模式，如果希望生成的是曲面，就可以輸入MO進行設置，通常不需要設置。

3、單擊繪制好的截面，命令行仍會彈出相同的提示，只是后面會告訴我們：找到一個。

這個提示就是告訴我們?nèi)绻衅渌孛鏁?huì)繞著相同的軸旋轉，可以繼續選擇，一次完成多個截面的旋轉。如果只需要對這一個截面進行旋轉，在出現這樣的提示后，只需再次回車或空格鍵就可以完成截面的選擇。

4、空格或回車，命令行會提示我們確定旋轉軸，如下圖所示。

指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>:

昨天發的文章中介紹了命令行的解讀方法，這里正好用得上?；蜃智懊娴?span>指定軸起點是當前執行的選項，也就是我們可以直接在圖面上單擊或輸入坐標來確定的旋轉軸的起點，確定后就會提示確定軸的第二點。而后面的[對象(O)/X/Y/Z] 是指定旋轉軸的可選操作，而<>中的對象就是默認的選項，也就是回車后就會執行此選項，可以選擇一個繪制好的圖形作為旋轉軸。

下面我們分別來看看這幾個選項的用法。

一、指定軸的起點和端點

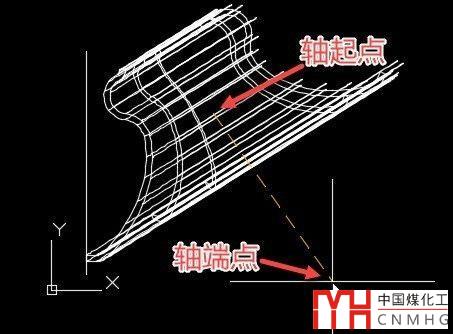

如果使用旋轉命令前沒有繪制旋轉軸，而又不能用XYZ軸作為旋轉軸的話，可以直接在圖中用光標或輸入坐標指定旋轉軸，如下圖所示。

二、使用坐標軸

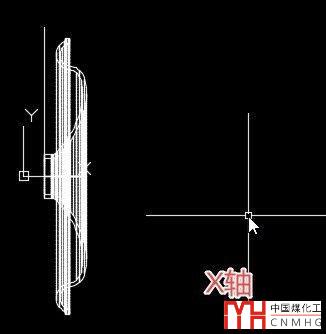

輸入X、Y或Z后回車，將會以當前坐標系的X、Y或Z軸為旋轉軸，如下圖所示。

由于截面繪制在XY平面，Z軸與截面所在平面垂直，這種狀況下無法旋轉。如果選擇Z軸會彈出如下提示：

指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>: Z
旋轉軸與旋轉曲線的平面垂直。
無法旋轉選定的對象。

這也告訴我們?nèi)绻覀冏约豪L制的旋轉軸與截面輪廓所在平面垂直的話，也無法旋轉。

三、選擇現有對象作為旋轉軸

為了更精確地控制旋轉的結果，我們可以繪制好旋轉軸或利用圖中已有對象的線段或邊作為旋轉軸。

5、指定旋轉軸后，命令行會彈出如下提示：

指定旋轉角度或 [起點角度(ST)/反轉(R)/表達式(EX)] <360>:

出現上述提示后可以拖動光標改變旋轉的角度或直接輸入旋轉的角度，角度的默認值是<360>，直接回車就可以旋轉360度，就是完整的一圈。除此以外還可以設置起點角度、反轉或輸入表達式來控制角度。

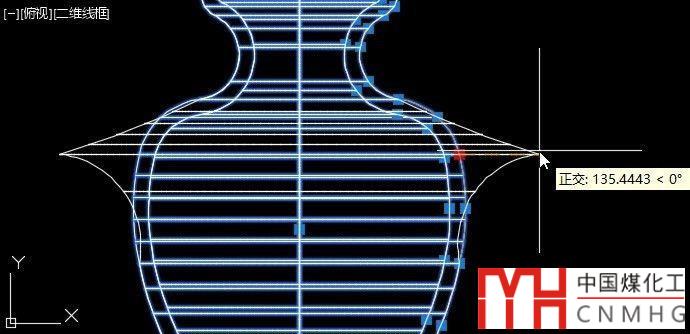

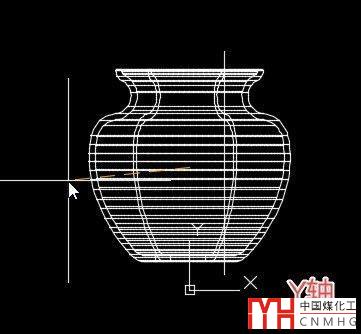

如果我們選擇的XY軸或其他軸進行旋轉，旋轉后的模型不滿足要求，可以拖動調整旋轉軸的位置，旋轉模型也會隨之調整，如下圖所示。

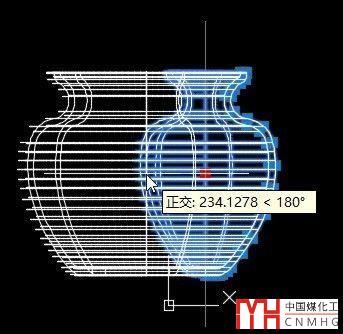

如果截面輪廓線繪制得有問題，也同樣可以通過拖動夾點來調整輪廓的形狀，如下圖所示。

旋轉形成模型后截面的夾點跟截面原始圖形的夾點數量和特性并不相同，如果截面確實繪制出了問題，建議還是返回原始狀態修改去修改截面。

REVOLVE旋轉命令操作比較簡單，但參數選項還真不少，上面只是簡單介紹了常規操作步驟和常用參數，要想得心應手地使用，還需要多用、多試。
