CAD中如何控制外部參照、鎖定圖層等圖形的褪色度
為了將不能直接編輯的圖形和其他圖形區分開，CAD對一些圖形進行了褪色（CAD里叫淡入度），也就是我們常說的暗顯處理，比如鎖定圖層上的對象、外部參照、參照編輯時圖塊和外部參照以外的對象。但有人覺得區別不明顯，希望調整得更暗一些，有些人則覺得希望外部參照的圖形能看得更清楚一點，能不能調整褪色度甚至不讓它們褪色呢？
答案當然是肯定的！
CAD提供了設置和變量來控制褪色度的數值，有些可以直接在對話框中進行設置，下面簡單介紹一下這幾種褪色度的設置。
褪色度相當于透明度的設置，最大值為90，也就是說不能設置成100讓這些圖形完全不顯示，默認值通常為50或70，當我們將值設置成0或負數時，這些圖形將不褪色。下面我們分別介紹幾種褪色度的設置方法。
一、鎖定圖層的褪色度

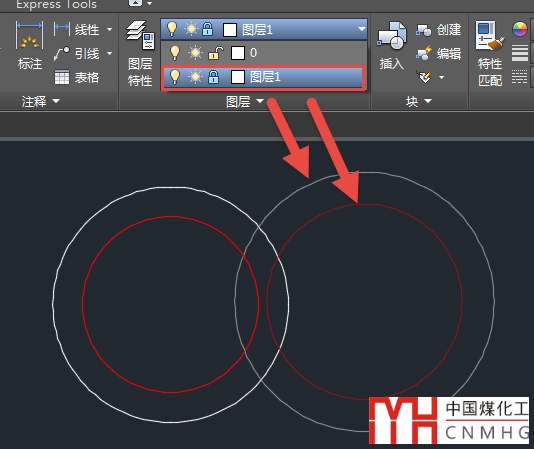

當圖層被鎖定后，圖層上的圖形將不能被編輯。在CAD早期版本，由于沒有褪色度設置，很多初學者在打開一張有鎖定圖層的圖時，經常搞不清楚為什么有些圖形不能被移動和編輯，因此在CAD現在版本對鎖定圖層上的對象進行了褪色處理，如下圖所示。
鎖定圖層圖層褪色度的變量是LAYLOCKFADECTL，變量很長，其實就是圖層鎖定褪色度控制（LAYER LOCK FADE CONTROL）的簡寫，倒也不難記，可直接輸入此變量名，回車，輸入自己需要的褪色度值就可以了。
這個變量實在太長了，在CAD中也可以在對話框中設置，不過這個對話框隱藏比較深。

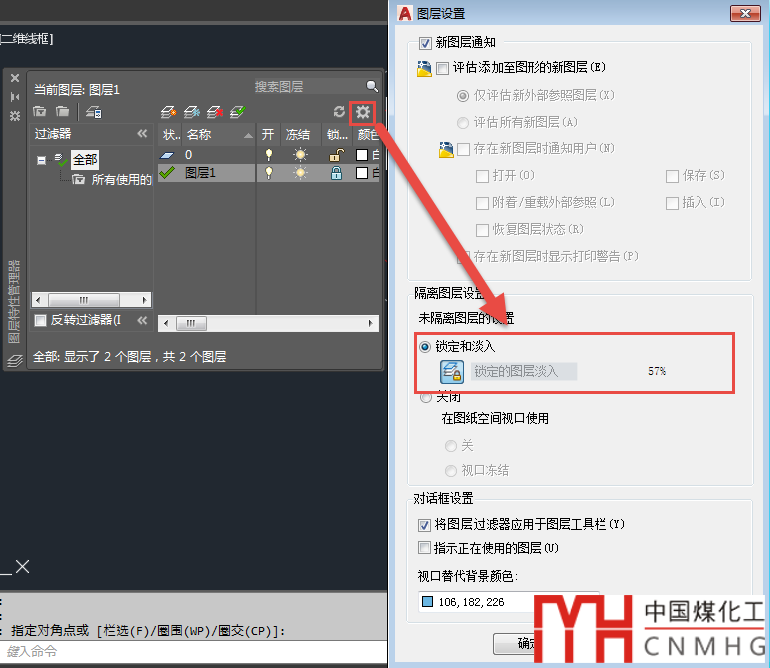

首先打開圖層管理器，然后單擊右上角的設置按鈕，在彈出的“圖層設置”對話框中可以設置鎖定圖層的褪色度，如下圖所示。
不同版本圖層設置的按鈕圖標不太一樣，但位置是相同的。但這個設置看起來有點怪，“鎖定和淡入”程度的設置是放在“圖層隔離設置”里的，也就是圖層隔離LAYISO時默認的處理方式，而“鎖定的圖層淡入”度可以通過前面的按鈕打開和關閉，默認按鈕按下去的，也就是打開裝填，但后面的滑塊上顯示了文字，而且是灰色的，感覺是不可調整似的，但實際是可以拖動的，光標放上去就會變成左右箭頭，后面的數字選中也是可以編輯的。
二、外部參照的褪色度

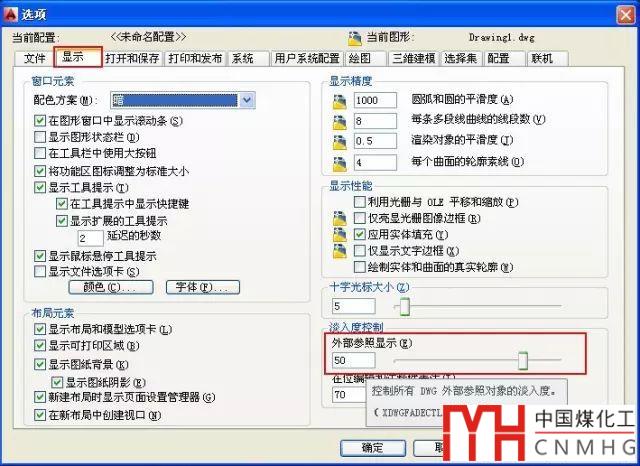

當我們將另一張圖紙插入到當前圖紙中作為外部參照時，為了與當前圖中圖形區分，外部參照中的圖形也會被暗顯。控制外部參照圖形淡入度的變量是XDWGFADECTL，也比較長，在選項對話框里設置相對比較簡單，輸入OP回車打開選項對話框后，在“顯示”選項卡右下角的淡入度控制中找到“外部參照顯示”選項，如下圖所示。
默認值為50，我們可以直接在文本框中輸入新的淡入度數值，也可以直接拖動右側的滑塊來調整淡入度。
三、在位編輯和注釋性表達褪色度

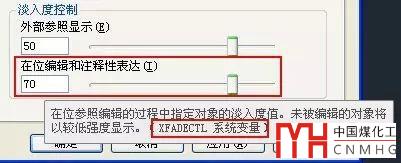

在選項對話框中外部參照顯示淡入度下面還有一個選項，叫做在位編輯和注釋性表達，如下圖所示。

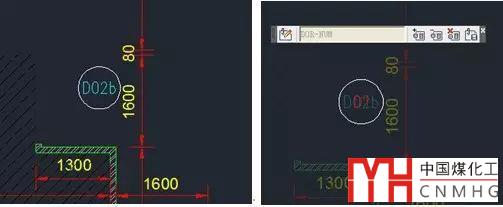

在位編輯我明白什么意思，也就是在對圖塊或外部參照進行在位編輯（參照編輯REFEDIT）的時候，當前編輯的圖塊或外部參照的圖形正常顯示，其他圖形則會暗顯，如下圖所示。
在參照編輯圖塊或外部參照時，可以將其他圖形添加到圖塊或外部參照中，也可以將圖形從圖塊或外部參照內刪除，通過褪色顯示，我們可以清晰地分辨參照內部和外部的圖形，方便我們進行操作。
從對話框提示中可以看到變量名是XFADECTL，默認值為70，可以從選項對話框中設置，也可以直接設置變量。
什么是注釋性表達？
至于“注釋性表達”之前我也還沒弄清楚是什么意思，最近我研究了一下，終于弄明白了。
注釋性不少人都知道，注釋通常指的是文字、標注、填充等這類對象，注釋性就是一些可設置多種比例的對象，包括文字、標注、填充、圖塊等，可以給他么設置注釋性并添加比例，然后來適應不同比例的視口。
CAD的注釋性怎么用？
而注釋性表達又是什么意思呢？

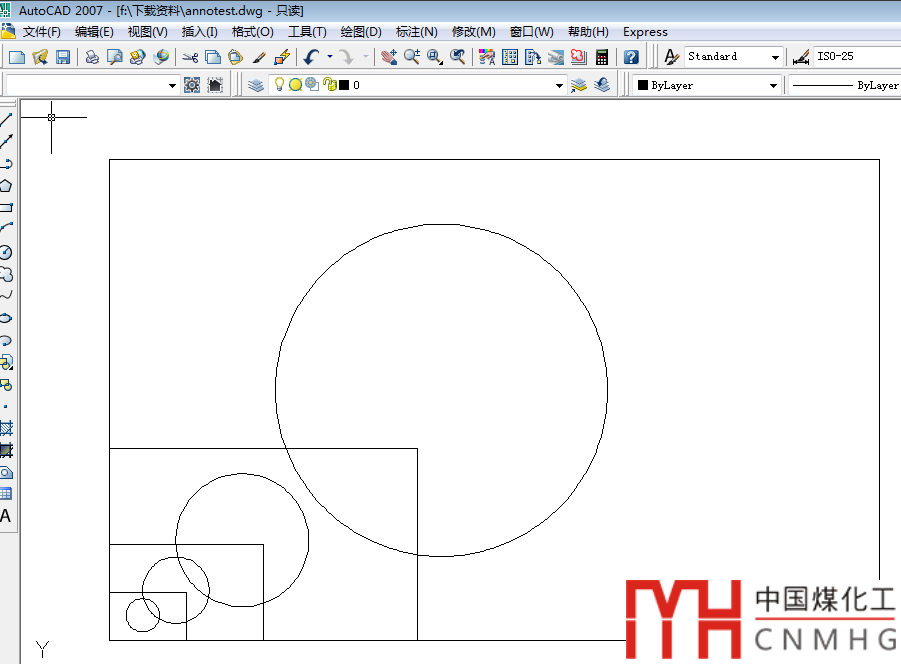

高版本設置了多個對象比例的注釋性對象，保存成低版本是會將所有比例都顯示出來，如下圖所示。
而記得CAD剛添加注釋性對象的版本，選擇注釋性對象時，還會將所有比例都顯示出來，我記不得什么版本了。

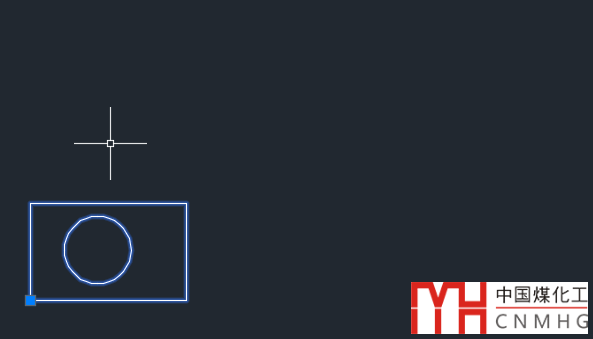

高版本默認狀態下選擇注釋性對象只顯示當前比例的圖形，如下圖所示。

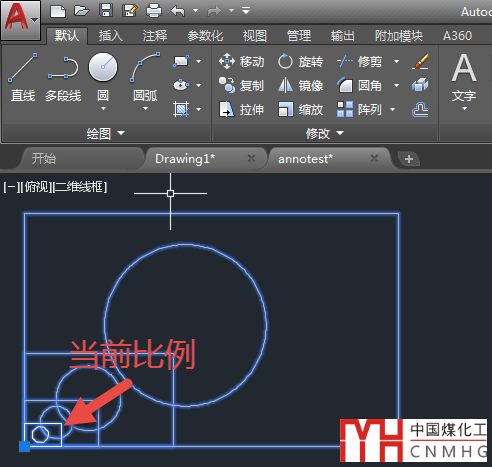

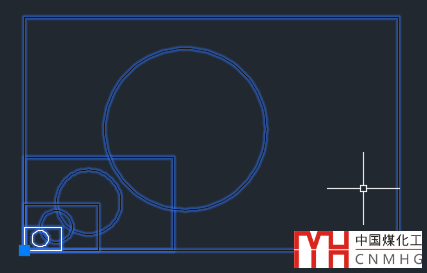

但如果將變量SELECTIONANNODISPLAY設置為1，選擇注釋性圖形時就會顯示所有比例，如下圖所示。
但選中后其他比例的圖形也亮顯了，淡顯效果并不明顯，及時將透明度設置為10，顏色是有變化，但仍看著很明顯，如下圖所示。
因為通常大家都不想顯示其他比例的圖形，估計那個變量知道的人也不多，所以對注釋性顯示可以忽略。
CAD給圖形設置淡入度幫助我們將不同類型的圖形區分開來，操作更加方便，大家可以根據自己的習慣來調整這些褪色度的設置。
在CAD高版本增加了透明度的控制，可以給圖層、填充、對象設置透明度，設置透明度的作用主要是為了解決圖形之前相互遮擋的問題，以后再單獨介紹吧。
