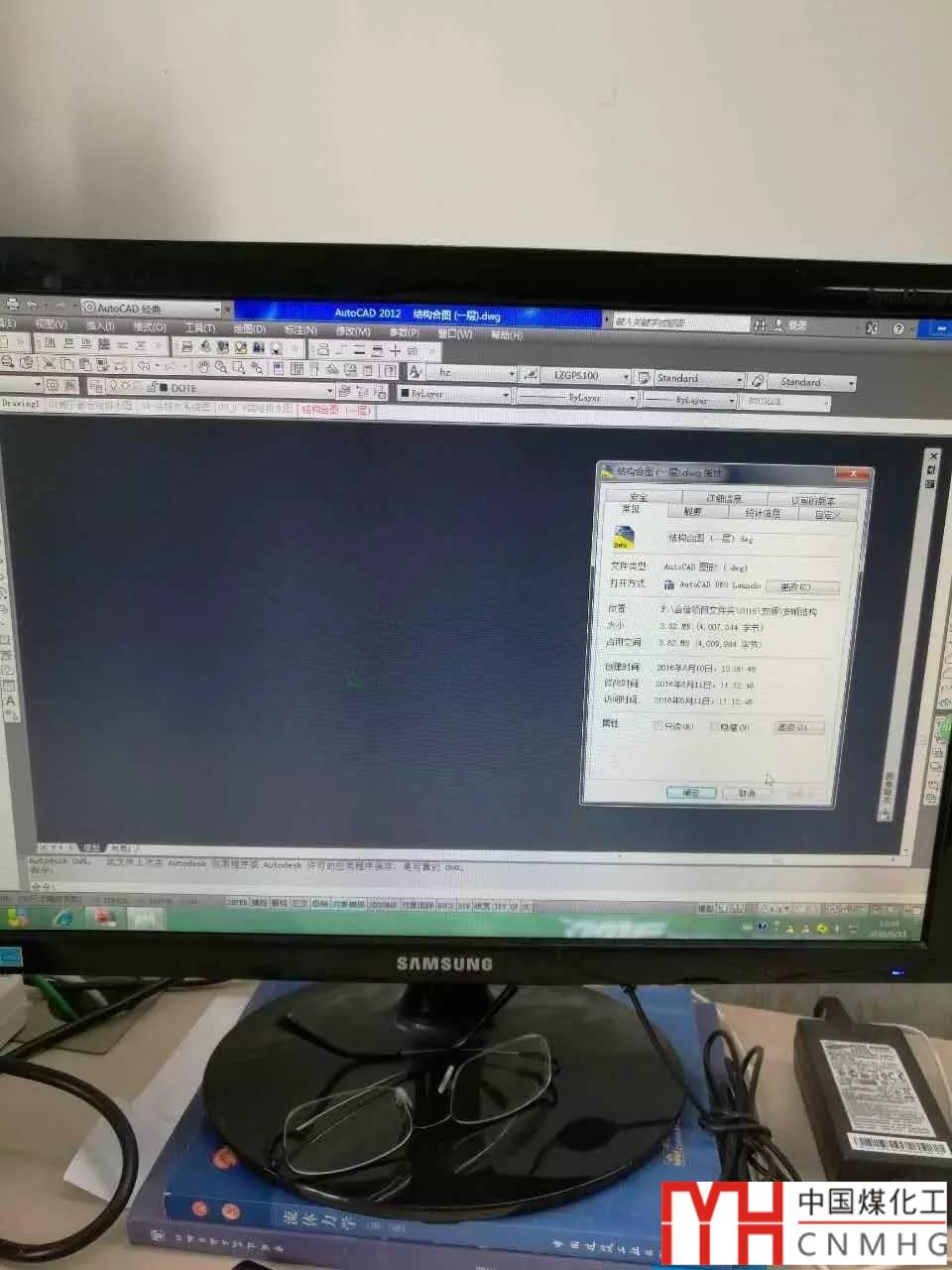

昨天有一位朋友在微信信息里問了這個問題，并發了一張照片，如下圖所示。
從照片看，圖紙有3MB多，圖面上有小一些東西，但顯然不是他希望看到的圖紙。我當時分析，可能有下面幾種原因：圖層被關閉或凍結；視圖顯示的區域沒有圖形，可全圖顯示試試；離主圖形很遠的地方有圖形，以至于主圖形顯示很小。前兩種對于熟練使用CAD的人來說都不是問題，所以很可能是最后一種原因。但由于沒有圖紙，我不敢確定，因此建議他把圖紙發給我。

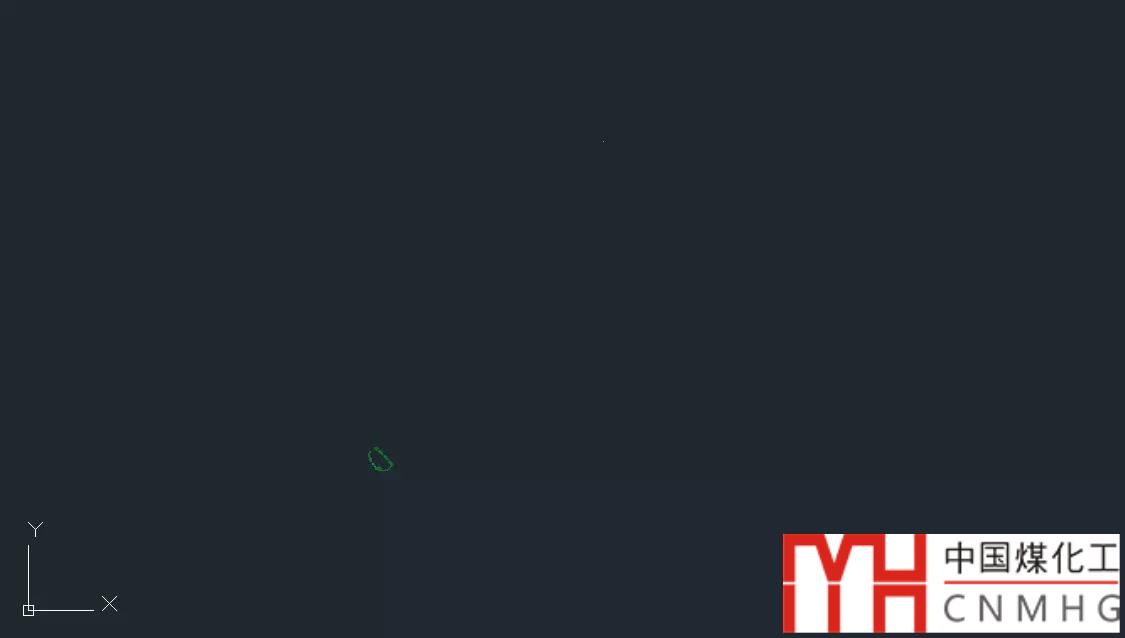

今天早上看到了他發給我的圖紙，打開圖紙后，看到的圖面是這樣的，如下圖所示。

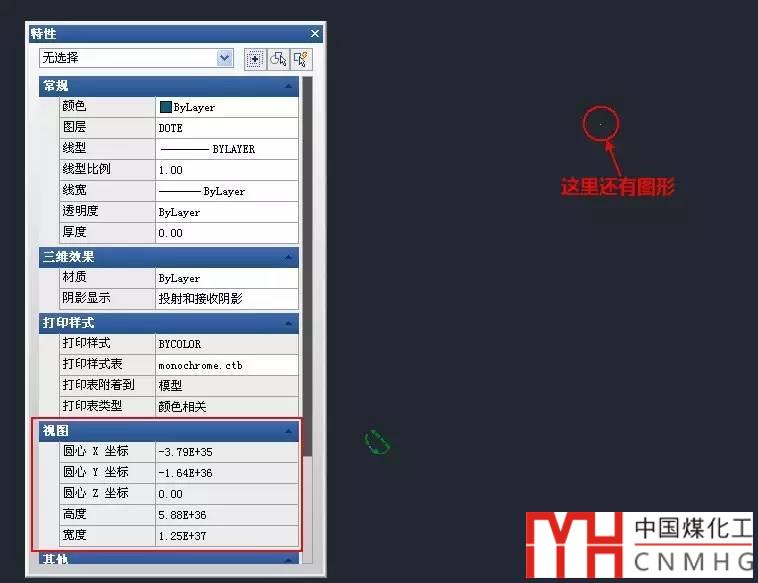

在圖面上可以看到一個綠色的圖形，但這個圖形從左往右框選不中，從右往左可以框選中，選中后夾點在右上角，顯然是圖塊的一部分。雙擊鼠標中鍵全圖顯示后，圖面變化不大。按CTRL+1將特性面板（屬性框）打開，看一下視圖的大小，這次就發現問題了，如下圖所示。
當我們不選擇任何對象打開特性面板時，在視圖部分可以看到當前視圖中心的坐標和當前視圖的高度和寬度，我們看到這張圖中這些數據已經無法使用普通的數據顯示了，都使用了科學計數法，而且是35以上，也就是當前視圖高度的數量級已經達到了10的36次方了，初略算了一下，這個長度已經達到幾十億億光年，已經遠遠超出了人類目前所探知到宇宙的邊界了。仔細看圖的右上方有個小點，就是剛才選中圖形后顯示夾點的地方，我想那可能是主圖形所在的位置。

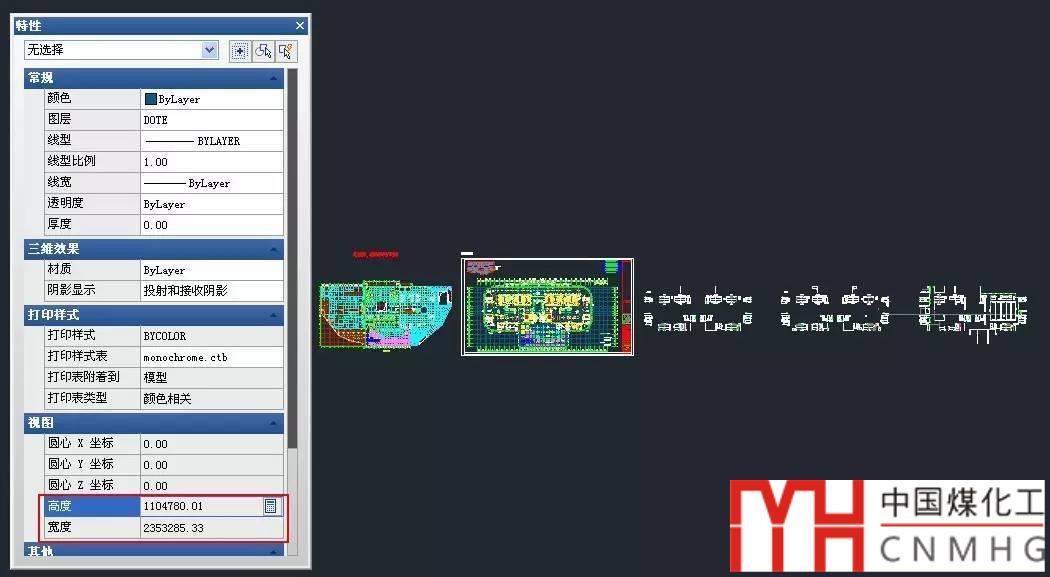

我們可以那個點為中心縮放，但縮放一會兒就需要輸入RE，回車重生成。我直接用窗口縮放，輸入Z回車，輸入W，回車，然后用一個小窗口將小點框住。反復這樣操作多次，看著視圖高度和寬度不斷減小。終于當視圖的高度和寬度不再用科學計數法顯示的時候，我看到圖形，如下圖所示。

由于不知道遠處的綠色圖形是否有用，所以我并沒有刪除，其實這些圖形看上去比主圖形大那么多，應該是沒有用的東西，如果可以刪除的話，處理方法就簡單多了。我們可以框選住這個綠色圖形，由于他是圖塊的一部分，先炸開X，然后再框選綠色圖形，刪除，雙擊鼠標中鍵全圖顯示。視圖尺寸變小不少，但主圖形外還有一個巨大的圖形，再次刪掉后并雙擊鼠標中鍵后，圖就恢復正常了。
之所以沒看到圖的時候我就判斷可能是這種問題，是因?yàn)槲抑耙呀?jīng)不止一次看到過這樣的圖紙，但這種圖紙?jiān)趺串a(chǎn)生的，我一直也沒有弄清楚，因?yàn)橛贸Ｒ?guī)的操作，圖形是不可能一下子移到那么遠的地方，感覺他們可能使用什么工具插件繪圖，或者用什么工具轉過圖紙。
雖然遇到這種問題的可能性比較小，但問題可能會跟這張圖不一樣，但希望能通過這張圖能給大家一些提示。在遇到類似的顯示問題時，可以利用特性面板看一下視圖的大小，如果視圖尺寸特別大或者特別小，可以嘗試將視圖縮小或放大到合適的尺寸，看看效果如何。如果在當時的視圖中找不到主圖形在哪兒，不妨先將視圖中能看到的東西先刪掉，全圖縮放看看，只要不保存覆蓋原文件就好了。

以上技巧適用于AUTOCAD、浩辰CAD等類似軟件。
