詳談西門子S7-200 Smart的ST40 CPU模塊(內附接線圖)
我們在前面的文章(認識西門子S7-200 Smart系列PLC)中對西門子S7-200 Smart系列PLC進行了總體的介紹,今天這篇文章,我們以ST40為例,來更深入的談?wù)凷7-200 Smart系列PLC的CPU模塊。

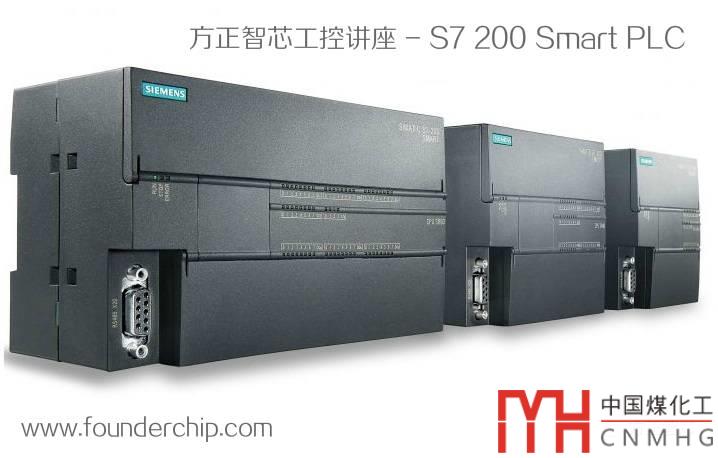

ST40的全稱是"CPU ST40 DC/DC/DC",其名稱遵循S7-200 Smart系列PLC的命名規則:字母“S”表示“標準型”;字母“T”表示“晶體管輸出”;“40”表示該模塊總共有40個數字量輸入/輸出(IO)通道。由于輸入/輸出通道的比例關系為3:2,因此ST40有24個數字量輸入(DI)通道,16個數字量輸出(DO)通道;名稱中第一個“DC”表示其供電方式為直流電(DC 24V);第二個“DC”表示輸入方式為直流電;第三個“DC”表示輸出方式為直流電;ST40的外觀如下圖:

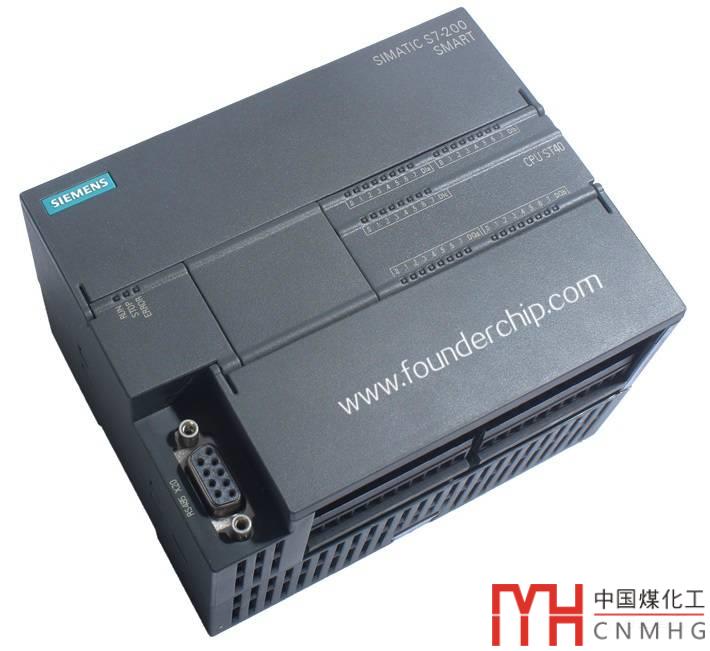

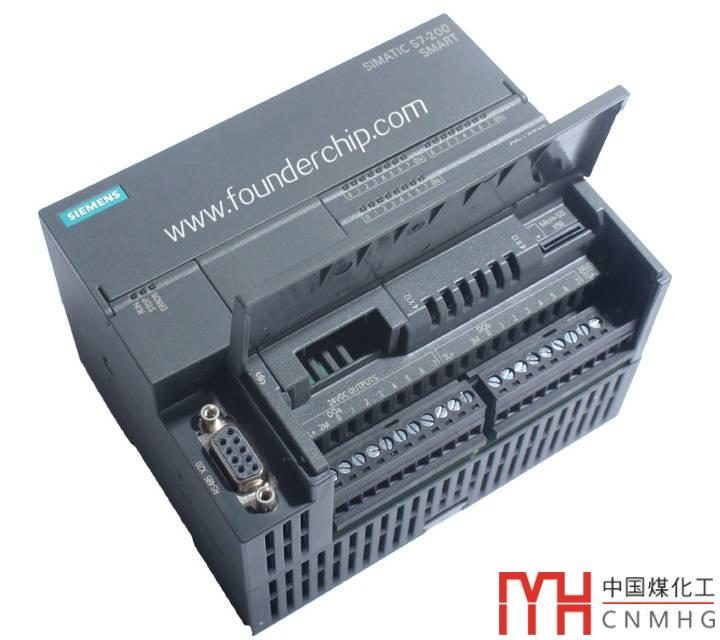

ST40模塊的左下角是RS485的接口,編號為X20。其右邊是一個端蓋,掀開蓋子可以看到兩個接線端子,左邊編號為X12,右邊編號為X13。如下面這張圖:

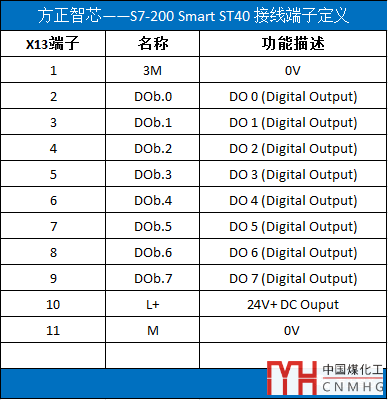

X12和X13是數字量輸出的接線端子,其具體的針腳定義見下面兩張表格:


X13的上方是一個微型SD卡插槽(Micro SD card),可以使用市面上通用的SD卡。

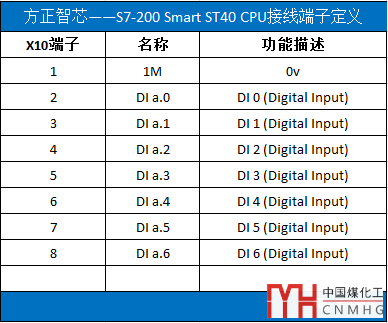

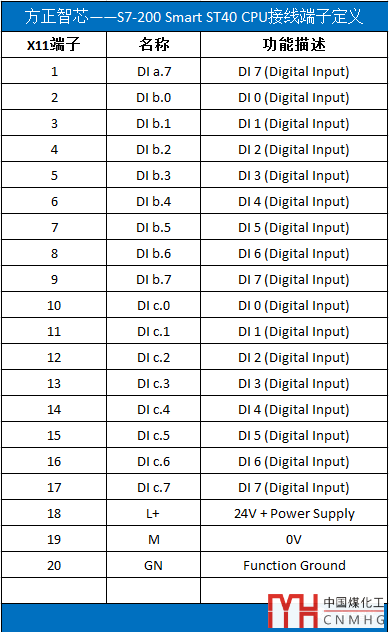

CPU ST40模塊的上部分也有一個端蓋,掀開后可以看到兩個接線端子,左邊編號X10,右邊編號為X11,這是數字量輸入和電源供電的地方。其中X11的18號端子為24V供電的正極,19號為負極,20號為功能性接地。具體的針腳定義見下面的表格:

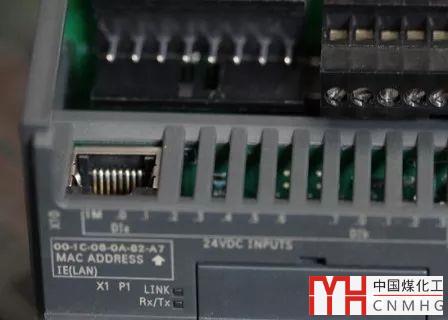

在X10的左邊有個以太網的插口,可以用來連接以太網(注意:不是Profinet),如下圖:

ST40 CPU模塊的中央有個方形的蓋板,可以用來插接信號板(Signal Board),可以看出其設計思路與S7-1200系列CPU是相同的。

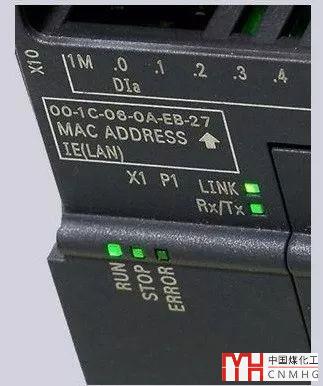

ST40 CPU模塊提供了很多指示LED燈,用來指示CPU模塊的狀態。比如CPU的運行(RUN)、停止(STOP)、報錯(ERROR)指示燈;數字量輸入/輸出指示燈;以太網網絡鏈接(LINK)和數據傳輸(Rx/Tx)指示燈等;

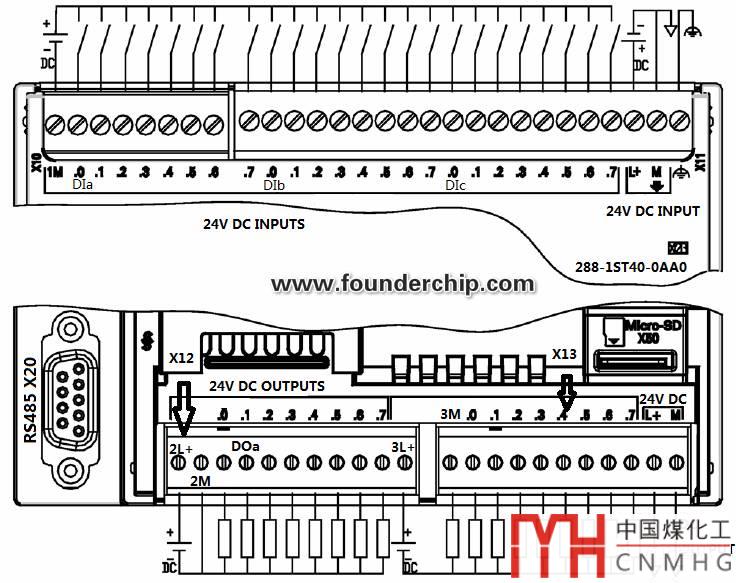

下面這張圖是ST40的接線示意圖,從圖中可以清楚的看到模塊的供電、數字量輸入、數字量輸出及模塊向外輸出24V電源的接線方式。

好了,關于西門子S7-200 Smart的ST40 CPU模塊我們就先聊到這里,
-
