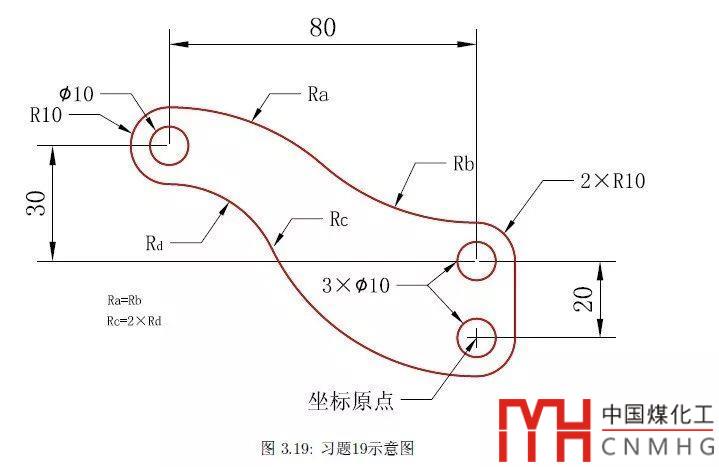

這張圖跟其他圖有所不同，給出了中間圓弧的半徑的關系，半徑的比可以轉換成弦長的比，然后就是畫圓弧的時候也有技巧，首先用起點、端點、方向確認第一段圓弧，然后直接回車兩次，重復命令的同時使用上一段圓弧的端點作為起點，而且會自動與上一段圓弧相切，可以快速繪制出下一段圓弧。平時我們可能都不到用這種方式，大家可以好好體會一下。

可以自己畫一下，如果不會，再看一下答案和動圖。

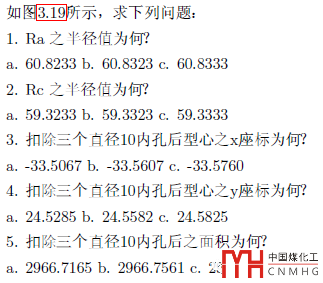

答案：

1、Ra：60.8333

2、Rc：59.3333

3、型心X坐標：-33.5760

4、型心Y坐標：24.5285

5、填充區域面積：2966.7615

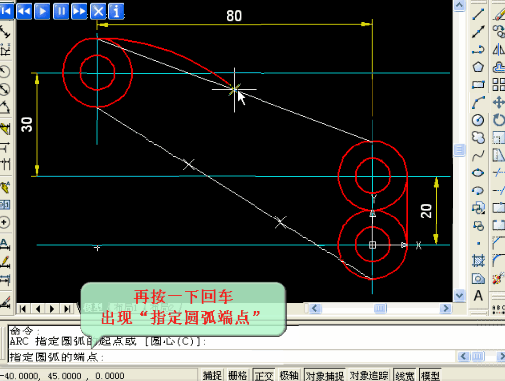

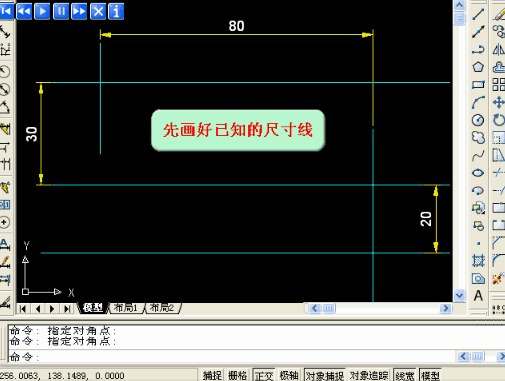

操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！由于信息對幀數有限制，非分成了兩個動圖。

動圖中所說的四分點就先象限點，可以直接捕捉，動圖中的有些操作步驟也不一定是最快最簡單的。
