Z坐標不為零的原因和可能帶來的問題，但要徹底解決問題就必須將將這些圖形的Z坐標歸零，CAD歸零的方法多種多樣，有些方法很簡單，有些方法稍微麻煩一點，我對一些廣泛流傳的方法將信將疑，下面就簡單給大家介紹一下。

方法一，直接在特性面板里修改標高值

大家想到的最簡單的方法就是選擇所有圖形，然后打開特性面板（輸入PR或CH命令或者按CTRL+1），在特性面板里去改Z坐標。如果只有少數幾個同類圖形有這樣的問題，是可以的，如果Z坐標異常的圖形有多種，這樣顯然不行，因?yàn)楫?dāng)選擇所有對象后，特性面板里只顯示公共屬性。比如多段線的Z坐標是標高值，而直線則是起點和端點Z坐標，當同時選擇直線和多段線時特性面板里并沒有顯示Z坐標。

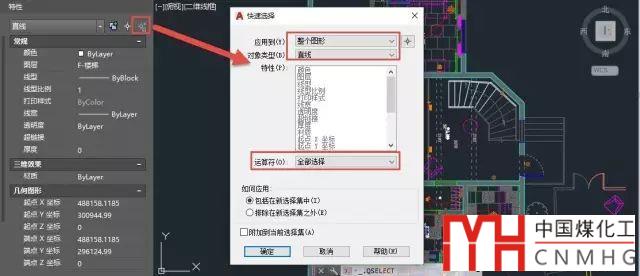

我們可以利用快速選擇來進行分類選擇后進行修改。輸入QSELECT命令后回車或直接在特性面板中單擊快速選擇按鈕，打開快速選擇對話框，選擇應用到整個圖形，在對象類型中選擇直線，在運算符里選擇“選擇全部”，單擊"確定"按鈕，將所有直線選擇出來。

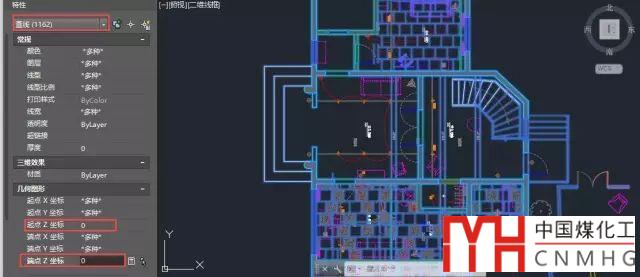

在特性面板找到起點和終點Z坐標，無論顯示的是３.0000E+99還是多種，直接輸入０，將所有直線的起點和終點的Ｚ坐標都改為0。

用快速選擇依次將其他類型的圖形選出來，再特性面板中改Ｚ坐標，圓和弧需要修改圓心坐標，多段線、填充、文字、圖塊有的是標高，有的是位置Ｚ坐標，總之是找到可修改的異常Ｚ坐標，將他們都改成０，還要切換到布局空間，將視口和圖紙空間的圖形也要處理一遍。

方法二，用CHANGE命令修改標高值

CHANGE命令可以修改各種對象，但通常也用來修改特性，而且可以同時修改不同類型圖形的標高。

操作很簡單：

輸入CHANGE命令，回車，框選要修改的對象，回車，輸入P，回車，輸入E，回車，輸入0，回車。

用CHANGE命令可以同時選中直線、圓、多段線等圖形并修改標高。如果直線的起點和端點的Z坐標相同，可以被成功地將Z坐標修改為0，但如果直線的起點和端點的Z坐標不同，命令行會提示：無法修改具有不同 Z 坐標的對象的標高，這種直線就無法修改了。這種直線通過快速選擇用特性面板倒是可以修改。

方法三、利用擴展工具命令

1、FLATTEN

在AUTOCAD和浩辰CAD等軟件的擴展工具中有一個叫變平或三維轉平面的命令：FLATTEN，這個命令并不僅可以將有Z坐標的圖形的標高改成0，且可以可以處理三維實體，將三維實體變成在當前視圖的投影。

在命令行中輸入FLATTEN，如果可以執行，就表示你的CAD支持此命令。變平FLATTEN正如命令的名字一樣，可以在模型空間是將整個圖形變平，不僅可以處理三維實體，二維圖形也會按當前視圖進行投影。如果需要得到三維實體的軸測圖，需要先將視圖切換到軸側圖，或者對三維實體進行三維旋轉。變平命令后，三維實體會被直接轉換為二維線，和視圖方向不平行的圓、橢圓等圖形也會進行轉換。

當圖中二維圖形有Z坐標，需要將Z坐標都變成0時，也可以用FLATTEN命令，但FLATTEN命令也并不是所有的圖形都可以修改，通常在處理后會提示有多少對象未被修改，我們需要切換到側視圖檢查一下，看是否還有圖形的Z坐標不為零，這些圖形有什么特征，是否圖塊內部有Z坐標不同的圖形，等等。

2、CHANGEZ

在浩辰CAD的擴展工具里還有一個專門改Z坐標的工具：CHANGEZ，在天正建筑等軟件等一些轉惡業軟件里也集成了類似的命令。這個命令操作非常簡單，執行命令后，框選所有要改Z坐標的對象，直線（包括起點和端點Z坐標不一致的直線）、圓、多段線以及共面的圖塊等標高都可以改為零，圖塊、三維模型也只是將標高值改為零，三維模型和圖塊都會維持原樣，因此如果圖塊內部圖形有不同的Z坐標，也無法處理。

方法四、Z軸歸零的插件

如果你的CAD中沒有FLATTEN或CHANGEZ等類似的可以處理Z坐標不為零的插件，我在網上看到一個插件，感覺還算靠譜，這里分享給大家，希望有人能用得上。

百度網盤下載地址：http://pan.baidu.com/s/1c1HnWTa

使用方法：

1、輸入AP，回車，加載下載后的插件。

2、加載成功后，輸入FLT命令，回車。

3、命令行會提示是否繼續，回車，當提示選擇對象時框選要處理的圖形后回車。

4、處理完后會提示你處理了多少個對象，多少個對象沒有處理，我們可以查看沒有處理的圖形狀況。

命令提示示例如下：

此程序校正二維圖形的Z坐標不為0的情況.
是否繼續:
選擇要拍平的物體: <直接回車將會自動選擇所有物體>
選擇對象：指定對角點: 找到 8 個
選擇對象：
設置Thickness為0...
無法修改 3DSOLID的厚度。
無法修改 MTEXT的厚度。
無法修改 MTEXT的厚度。
處理Z軸坐標中...0 完成.
7 個物體已拍平.
1 個物體沒有拍平. [1 個物體具有非0基點無法處理]
回車可以亮顯這些物體...
請按回車取消亮顯...

我只是簡單進行了測試，能不能很好地處理問題圖紙還需要大家的驗證。

方法五、移動到無窮遠處再移動回來的方法和插件（慎用?。?/strong>
