儲罐風速與風壓

風速和風壓可按照伯努利方程可以相互轉換：

w0=V^2/16.

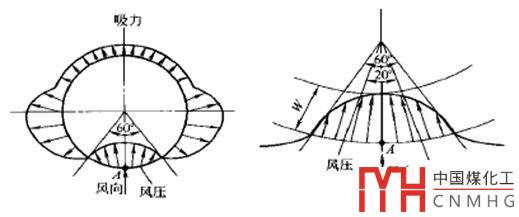

而油罐的實際所受風壓要比基本風壓w0大，標準風壓wk需要再基本風壓基礎上考慮風振系數1，駐點1，高度變化系數。根據研究，在罐的外表的迎風面上只有大約60°的范圍是受壓的，而其他范圍是吸力。受壓的60°范圍內，有20°范圍的弧長受壓近似為常數，值近似為wk，而整個60°范圍內的風壓圖形近似為正弦曲線，正對著風的那點為駐點，值為wk.

但是計算儲罐的風壓不能直接使用wk，因?yàn)閣k是以基本風壓為基礎的，我國基本風壓是采用每10分鐘的最大平均風壓值，世界上采用時間間隔有60分鐘，20分鐘，10,5,1分鐘等。當間隔越短，其最大平均風壓值就越高。儲罐在使用時，有可能在某一瞬間當風壓達到臨界值時就被吹癟，所以在儲罐設計中不是以10分鐘最大平均風速，而是以3秒鐘（同API650）瞬時最大平均風速。其折算系數=1.5^2=2.25.

計算儲罐的實際風壓值

對于與大氣聯通的內浮頂油罐：P0=2.25wk

其敞口浮頂油罐，駐點的實際外壓為wk，加上內壁的吸力為0.5wk，兩者之和為1.5wk，所以P0=2.25*1.5*wk

對于固定頂油罐，由于風的抽力在儲罐內壁引起的負壓為0，但是需要考慮呼吸閥引起的負壓q，所以固定頂?shù)膶?shí)際風壓值：P0=2.25wk+q

罐頂抗風圈的計算

儲罐需要計算頂部抗風圈的最小截面模數，對模型進行了很多假設。

1.作用于罐壁迎風面的風壓按照正弦曲線分布Wk*sin(πa/θ)

2.風壓分布范圍內的抗風圈為兩端鉸支的圓拱，范圍為60°。

3.罐全高1/2的迎風面風壓均由該圓拱承擔。

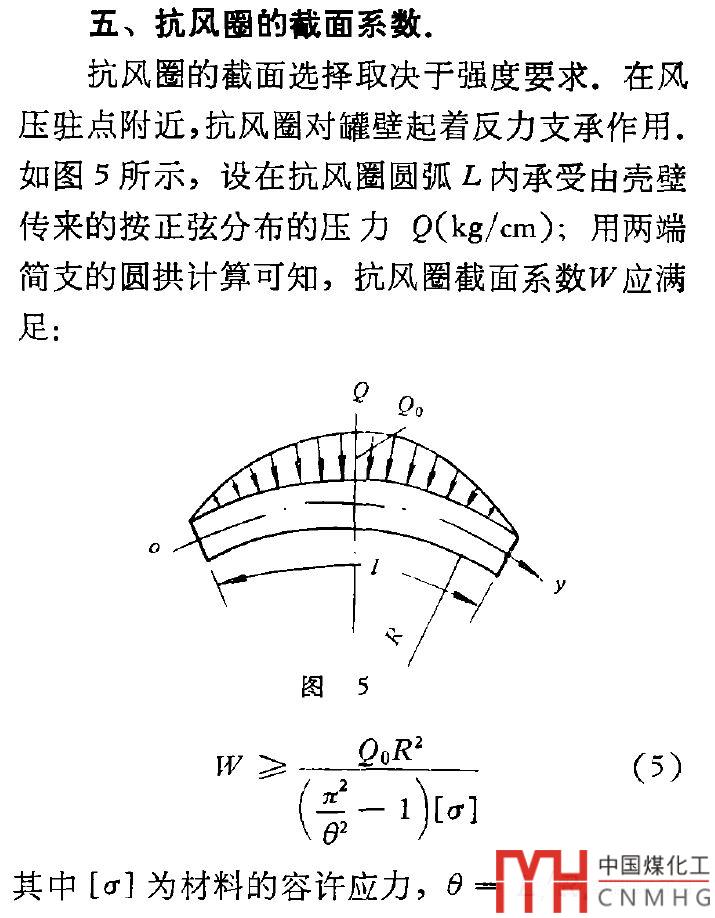

風力作用下圓拱的最大彎矩為Mmax=P1*R*R/[(π/θ)^2-1],其推導見《浮頂油罐的強度和穩定性》，中國科學院北京力學研究所。

抗風圈所需的最小抗彎模量為W=Mmax/[σ], 將P1和0.32W0*H的關系，θ=60°, [σ]取A3鋼=211MPa，并取一定安全系數代入,可以得到GB50341式6.4.6

Wz=0.083D^2*H1*wk.

API650的頂部抗風圈公式為

Z=D^2H2/17*(V/190)^2

其公式來源和GB非常類似，只是一個用基本風壓一個用基本風速，API650將風速190km/h當做基本風速，如果風速不等于190，可以進行修正。

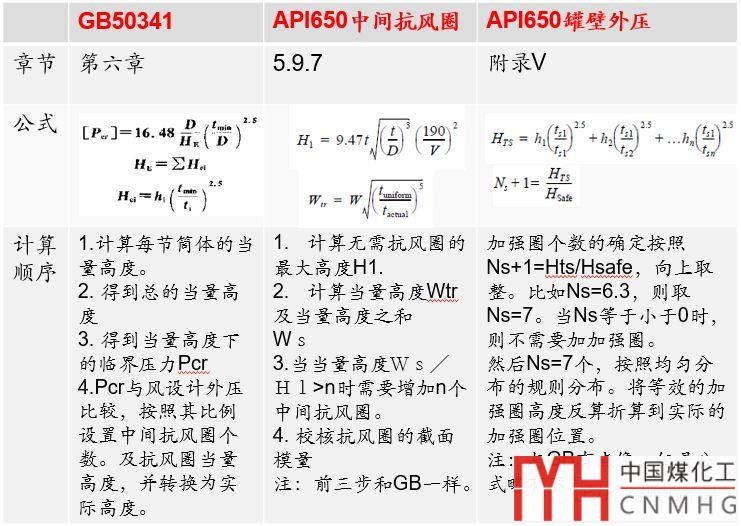

API650不僅要求頂部抗風圈，也要求中間抗風圈達到最小截面模數的要求。

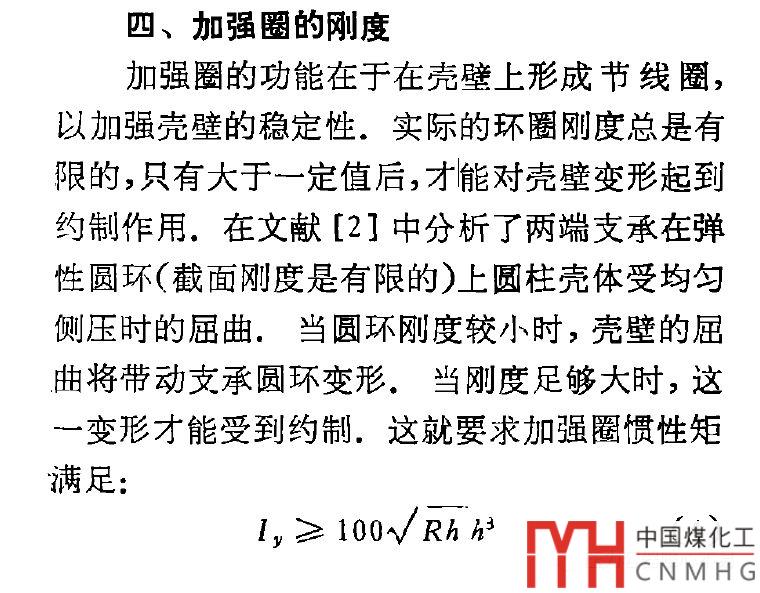

GB50341根據中國科學院力學研究所的研究結果，罐壁加強圈的慣性矩可按下式計算：

I=100t^3*Sqrt(Rt)

GB50341表6.5.6采用的加強圈最小尺寸，即是按照上式確定的。下表可以看到，除了20m以下，單單是角鋼的慣性矩（不含筒體組合部分）已經比所需要的要大。

由上可知：

1.GB通過設置默認的加強圈最小尺寸保證最小截面要求。

2. 采用更大的角鋼對于提高臨界壓力作用不大。
