主要參考文獻：陳強. 壓力作用下膨脹節對固定管板熱交換器各元件的受力影響分析[J]. 化工設備與管道, 2020, 57(1).
若管板應力、殼體軸向應力、換熱管軸向應力及換熱管與管板之間連接拉脫力，其中有一不能滿足強度條件時，可以考慮設置膨脹節。文獻研究了在管程正壓、殼程正壓作用下，膨脹節對管板、換熱管和殼程筒體應力的影響。

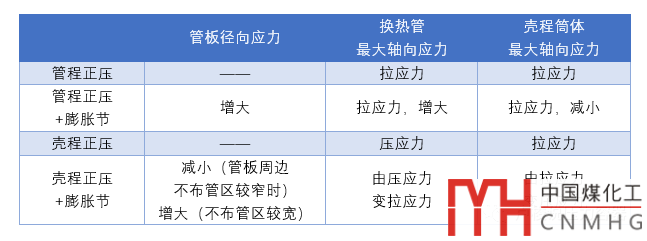

一、管板、殼程筒體、管程筒體為一體結構（GB151圖7-3中的b型）
文獻表示：經多組數據驗證，熱交換器尺寸變化，上述變化規律不變。
二、管板與殼程筒體為整體，其延長部分兼做法蘭（GB151圖7-3中的e型）
對于這種結構，在法蘭力矩的作用下，管板周邊受到彎矩的作用，在周邊產生扭曲，同時由于管板的撓曲受到管束的軸向約束，管束在管板中產生整體彎曲變形及相應的應力。
在管程壓力或殼程壓力與法蘭力矩同時作用時，如果他們對管板產生的變形趨于一致，則會使作用疊加，使應力增大，如果他們對管板產生的變形相反，則會相互抵消，使應力值減小。
管程正壓和法蘭力矩同時作用，他們對管板產生的變形趨于一致，設置膨脹節后，各受壓元件應力變化趨勢與管程正壓單獨作用時的變化規律一致。
殼程正壓與法蘭力矩同時作用，他們對管板產生的變形相反，設置膨脹節后，其變化首先要抵消法蘭力矩的作用，因此各元件應力變化規律并不確定，需要具體設備具體計算。
