有朋友對帶剛性環的耳式支座計算疑問問題：

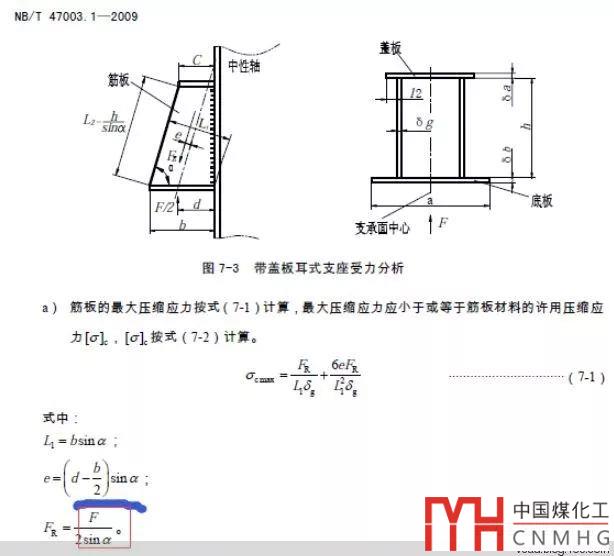

F÷sinα是什么意思？

力的分解好像不對勁，我認為F應該是合力才對

答：

對底板和墊板接觸點取彎矩：

F/2*d=Fr*d*sina

消去d得到

Fr=F/(2sina)

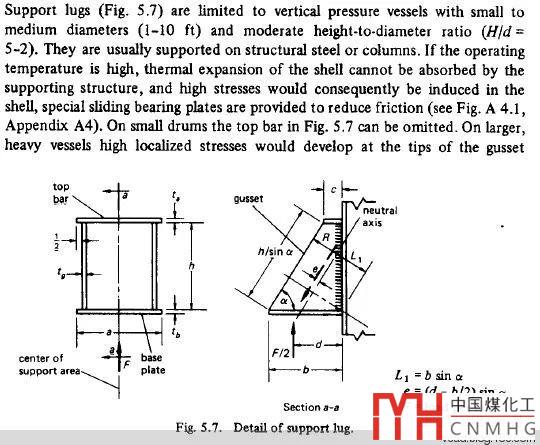

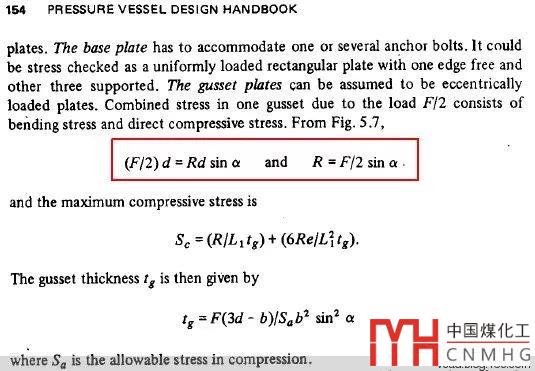

出處為：Pressure Vessel Design Handbook:

PVElite的計算方法一部分是根據《Pressure Vessel Design Handbook》作者Bednar ，底板還按照AD規范 S3/4核算了一下厚度。

詳細的公式來源可以參考原來的文章

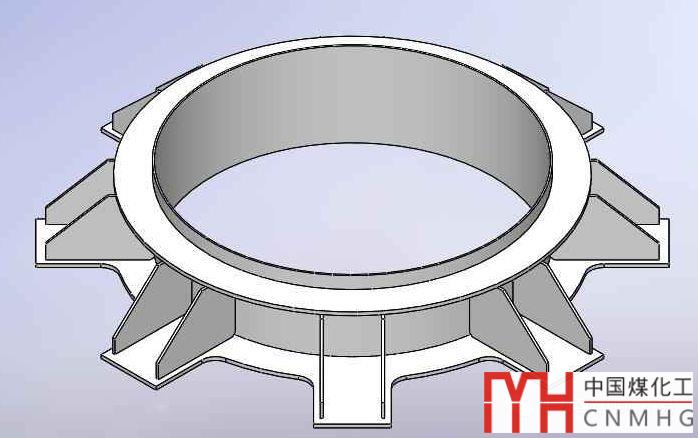

剛性環耳座計算

NB/T47003.2中的一處錯誤：

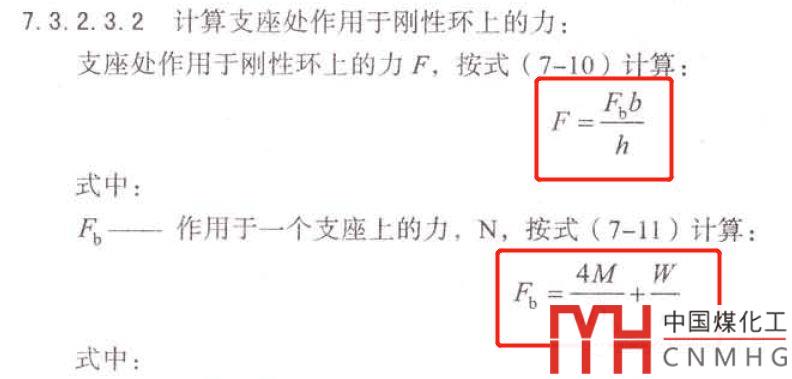

在NB/T47003.1中的7.3.2.3.2中，F和Fb的公式如下：

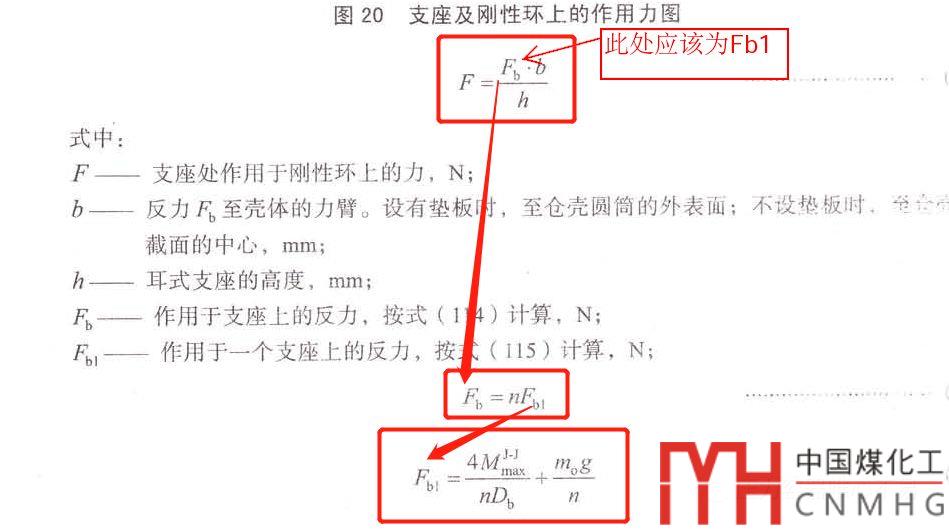

而在NB/T47003.2中，剛性環公式是有點問題的，一個支座處的剛性環力F應該為Fb1*b/h，而不是Fb*b/h.
