前面簡單介紹了動態塊是什么以及塊編輯器的界面。設置動態塊最常用的工具是參數和動作的配合，在正式開始結合實例講功能之前，先簡單介紹一下這些參數和動作分別有什么作用。

動態塊專題（一）——概述

動態塊專題（二）——塊編輯器

一、參數簡介

動態塊的動作時以參數為基礎的，參數用于指定幾何圖形在塊參照中的位置、距離和角度，可以指定其關聯對象的變化方式。

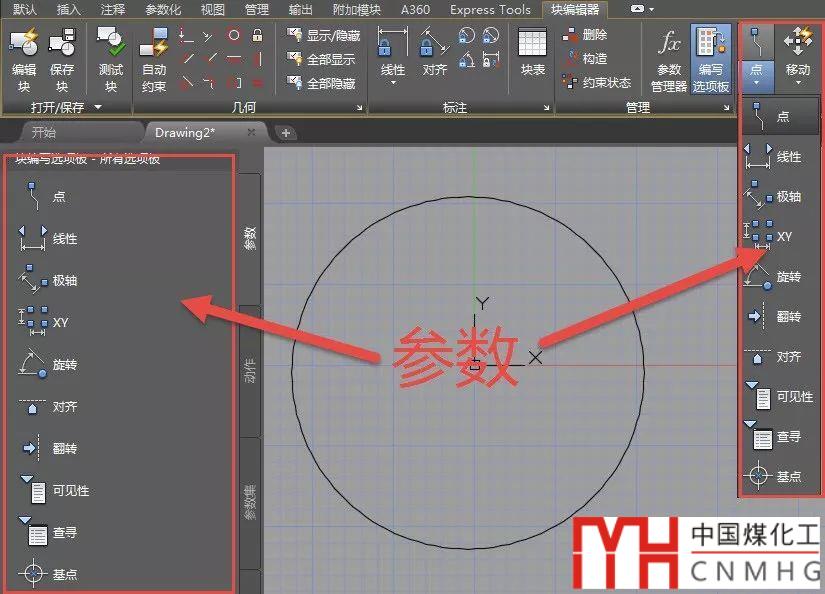

參數可以在選項板中設置，也可以再命令面板或經典界面的工具欄里設置，如下圖所示。

下面簡單介紹一下每種參數的作用。

點參數

點參數定義圖形中的 X 和 Y 位置。在塊編輯器中，點參數類似于一個坐標標注。點參數可與移動、拉伸動作配合形成點移動或點拉伸，由于點參數可向任意方向發生改變，所以點移動和點拉伸的方向也是任意的。

線性參數

線性參數顯示兩個目標點之間的距離。 線性參數限制沿預置角度進行的夾點移動。 在塊編輯器中，線性參數類似于對齊標注。線性參數可以和移動、拉伸、陣列等動作配對成線性移動、線性拉伸、線性陣列。

極軸參數

極軸參數顯示兩個目標點之間的距離和角度值。 可以使用夾點和“特性”選項板來共同更改距離值和角度值。 在塊編輯器中，極軸參數類似于對齊標注。其關聯的對象不但可以以參數基點為中心發生旋轉，而且可以沿參數徑向產生拉伸或移動。

XY 參數

XY 參數顯示距參數基點的 X 距離和 Y 距離。 在塊編輯器中，XY參數顯示為一對標注（水平標注和垂直標注）。 這一對標注共享一個公共基點。受XY參數約束的對象可以沿X軸和Y軸的方向發生改變，而且X方向和Y方向可以產生聯動效果。

旋轉參數

旋轉參數用于定義角度。 在塊編輯器中，旋轉參數顯示為一個圓。

對齊參數

對齊參數用于定義 X 位置、Y 位置和角度。對齊參數總是應用于整個塊，并且無需與任何動作相關聯。 對齊參數允許塊參照自動圍繞一個點旋轉，以便與圖形中的其他對象對齊。 對齊參數影響塊參照的角度特性。 在塊編輯器中，對齊參數類似于對齊線。

對齊參數無需與動作配對，可以為對象指定對齊方向和對齊方式，實現對象的自動對齊。

翻轉參數

翻轉參數用于翻轉對象。 在塊編輯器中，翻轉參數顯示為投影線。 可以圍繞這條投影線翻轉對象。 翻轉參數將顯示一個值，該值顯示塊參照是否已被翻轉。

可見性參數

可見性參數允許用戶創建可見性狀態并控制對象在塊中的可見性。 可見性參數總是應用于整個塊，并且無需與任何動作相關聯，只需要根據需要設置可見性狀態，以及不同可見性狀態要顯示的圖形。 在圖形中單擊夾點可以顯示塊參照中所有可見性狀態的列表。在塊編輯器中，可見性參數顯示為帶有關聯夾點的文字。

查尋參數

查尋參數用于定義自定義特性，用戶可以指定或設置該特性，以便從定義的列表或表格中計算出某個值。 該參數可以與單個查尋夾點相關聯。在塊參照中單擊該夾點可以顯示可用值的列表。 在塊編輯器中，查尋參數顯示為文字。

基點參數

基點參數用于定義動態塊參照相對于塊中的幾何圖形的基點。 基點參數無法與任何動作相關聯，但可以屬于某個動作的選擇集。 在塊編輯器中，基點參數顯示為帶有十字光標的圓。

--下面是廣告，非本文圖片--

二、動作

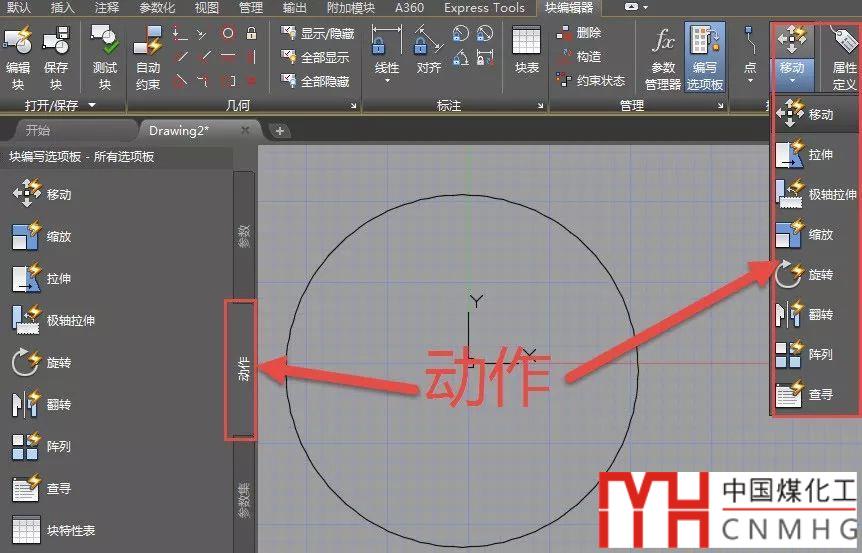

提供用于向塊編輯器中的動態塊定義中添加動作的工具。 動作定義了在圖形中操作塊參照的自定義特性時，動態塊參照的幾何圖形將如何移動或變化。 應將動作與參數相關聯。

移動動作

移動動作可以與點參數、線性參數、極軸參數或 XY 參數關聯時，同時可以選擇要移動的圖形。 移動動作類似于 MOVE 命令。 在動態塊參照中，移動動作將使設置的圖形移動指定的距離和角度。

縮放動作

縮放動作可以與線性參數、極軸參數或 XY 參數關聯時，然后選定要縮放的圖形。 縮放動作類似于SCALE命令。 在動態塊參照中，當通過移動夾點或使用“特性”選項板編輯關聯的參數時，縮放動作將使設置的圖形發生縮放。

拉伸動作

拉伸動作可以與點參數、線性參數、極軸參數或 XY 參數關聯，然后可以選定要拉伸的圖形。 拉伸動作類似于STRETCH命令，拉伸動作將使對象在指定的位置移動和拉伸指定的距離。

極軸拉伸動作

極軸拉伸動作可以與極軸參數關聯。 當通過夾點或“特性”選項板更改關聯的極軸參數上的關鍵點時，極軸拉伸動作將使對象旋轉、移動和拉伸指定的角度和距離。

旋轉動作

旋轉動作可以與旋轉參數關聯時將該動作添加到動態塊定義中。 旋轉動作類似于ROTATE命令。 在動態塊參照中，當通過夾點或“特性”選項板編輯相關聯的參數時，旋轉動作將使其相關聯的對象進行旋轉。

翻轉動作

翻轉動作與翻轉參數關聯。 類似于MIRROR命令，使用翻轉動作可以圍繞指定的軸（稱為投影線）翻轉動態塊參照。

陣列動作

選擇陣列動作選項，此操作將在用戶將陣列動作與線性參數、極軸參數或 XY 參數關聯時將該工作添加到動態塊定義中。 通過夾點或“特性”選項板編輯關聯的參數時，陣列動作將復制關聯的對象并按矩形的方式進行陣列。

查尋動作

選擇查尋動作選項，此操作將向動態塊定義中添加一個查尋動作。 將查尋動作添加到動態塊定義中并將其與查尋參數相關聯時，它將創建一個查尋表。 可以使用查尋表指定動態塊的自定義特性和值。

三、參數集

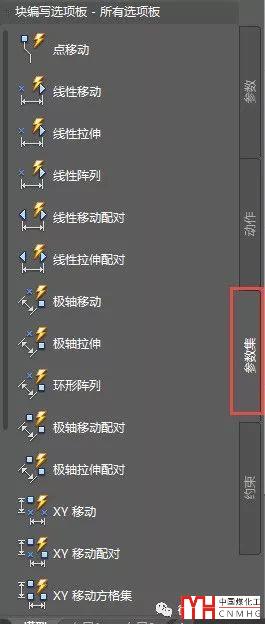

提供用于在塊編輯器中向動態塊定義中添加一個參數和至少一個動作的工具。 將參數集添加到動態塊中時，動作將自動與參數相關聯。 將參數集添加到動態塊中后，請雙擊黃色警示圖標（或使用 BACTIONSET 命令），然后按照命令行上的提示將動作與幾何圖形選擇集相關聯。

前面介紹過，參數集就是預設的參數和動作配對，如果合適可以直接選用，等我們知道如何設置參數和動作后，再來看參數集怎么用就簡單了。

上面簡單介紹了塊編輯器提供的各種參數和動作，讓大家有一個初步了解，后面我們將結合實例來看這些功能具體怎么用。
