前幾天群里有人問，外壓筒體長度計算，當與凸形封頭相連時，將凸形封頭高的1/3計算到筒體計算長度上，這是為什么。有什么技術原理。

將凸形封頭計入長度可以理解，因?yàn)橥剐畏忸^受外壓時，轉角過渡區受拉應力，不可能失穩，可以作為支撐線。

那么1/3是怎么來的呢？

翻閱了一些資料，求了橢圓封頭和碟形封頭的轉角過度區的位置，都比1/3要高。為此寫郵件像丁伯民請教。

丁教授：

您好！

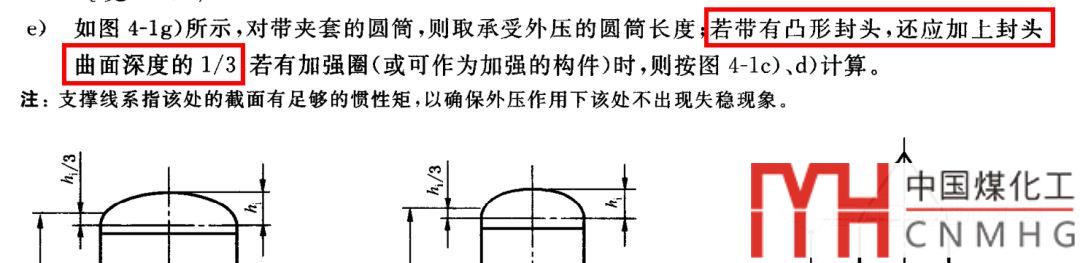

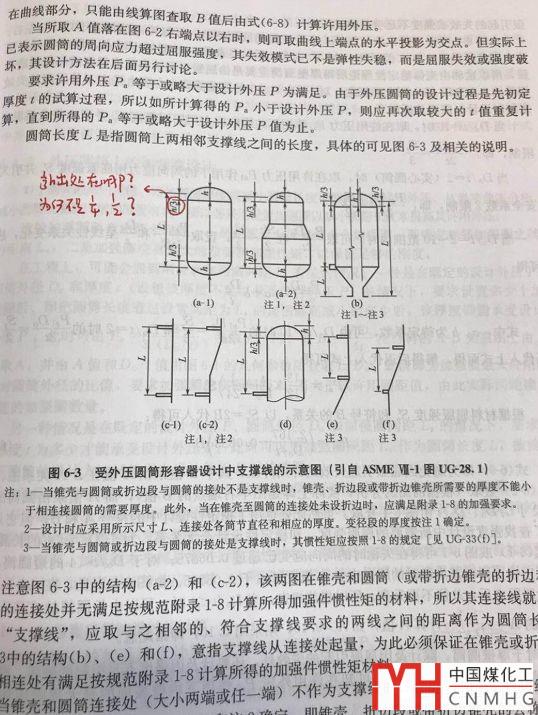

在看規范的時候，ASME和GB里對于外壓筒體計算長度的計算，如果連接了凸形封頭按照1/3的深度折算到筒體計算長度上。

我想請教一下：

1/3的出處在哪里，為何是1/3，不是1/2或者1/4.

標準橢圓封頭和碟形封頭小弧段外壓時受拉，沒有失穩，但是轉角過度區的高度并不是1/3.

球形封頭沒有轉角過渡區，也能取1/3.

這地方1/3的來源在哪里？

謝謝！

很快就獲得了丁教授的答復：

楊工：

我對規范的有關規定并不是都能從理論上理解清楚，因?yàn)檫@是工程問題，制訂者帶有從經驗出發而作出規定。我粗淺地理解，"支撐線"是指 該處相對于周邊的鄰近處在它們發生失穩或失效時不致發生失穩或失效。據此，對外壓成型封頭，其球冠區會導致失穩，而在過渡轉角區會導致拉伸強度不足的失效，據此并對各種結構尺寸的封頭由經驗出發，取封頭深度1/3處為支撐線，這樣規定，當然對某種結構尺寸的封頭偏差不大，對另外結構尺寸的封頭會存在偏差。反之，如規定1/2或1/4，則也會如此。所以只能說是制訂者帶有從經驗出發而作出規定。這一想法供你參考。
