Origin(Pro)：圣誕樹圖繪制方法2【數據繪圖】
時間：2020-08-30
來源：數據繪圖
瀏覽：
-

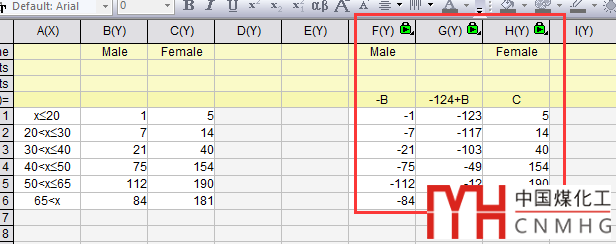

【關鍵步驟】構造數據：構造三列數據，分別是對男性組數據取負數，男性組數據減去124（為什么取124，是因?yàn)閱为?dú)對男性組數據繪制條形圖時，坐標軸的范圍時0-124），女性組數據（不需要額外處理）。
-
繪制堆積條形圖（Stacked Bar Plot）
-
格式設置，【在微公號“數據繪圖”后臺回復格式，查看更多關于Origin格式設置的詳細教程】。
-

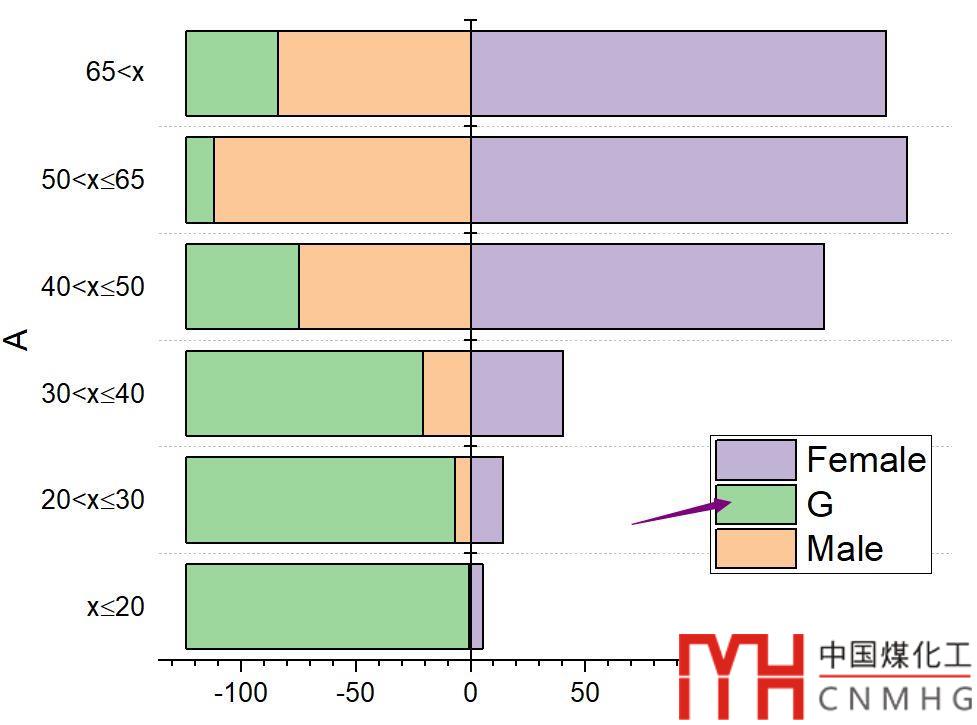

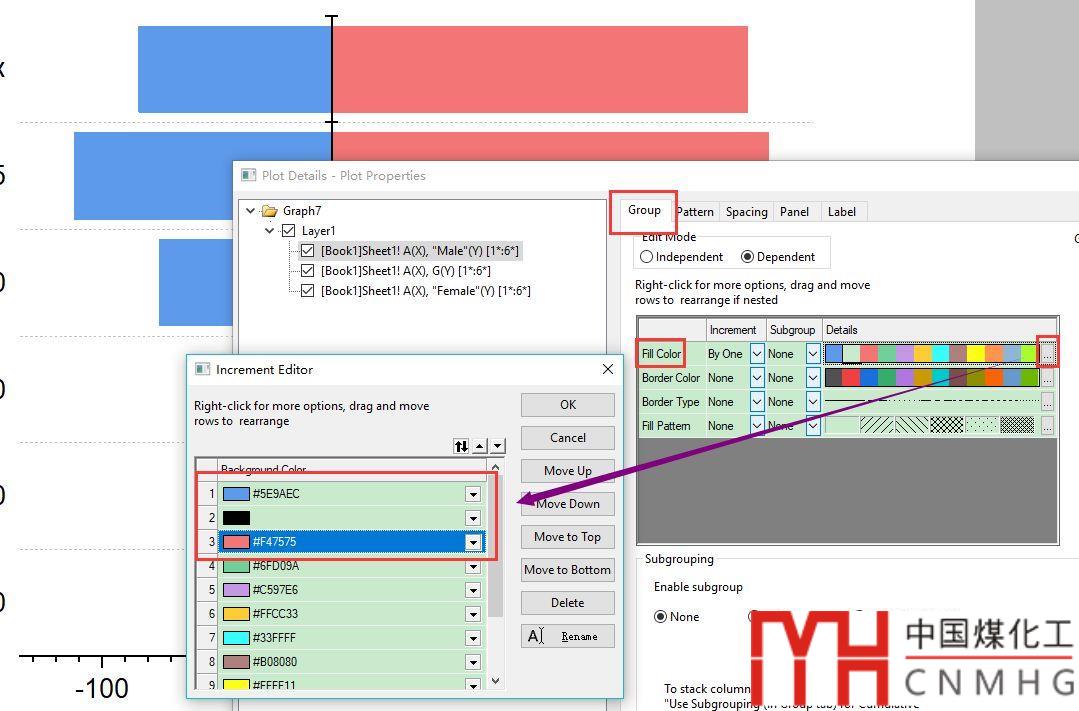

將輔助列（G）數據的邊沿和填充都設為無色，將男性和女性的顏色分別設為淺藍和淺紅色。
-

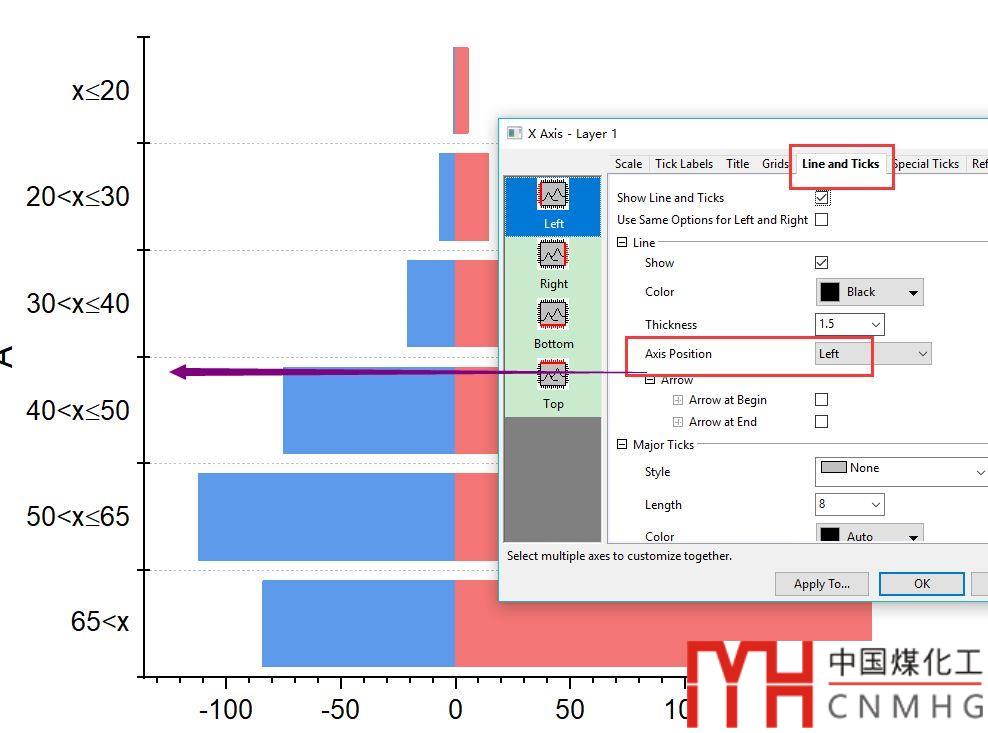

將縱坐標的位置設為左側，取值反向，方法與頭條推送文章中的方法類似。
-
設置橫坐標的標簽顯示，使用Special Ticks功能，將左側的負值顯示為正值
-

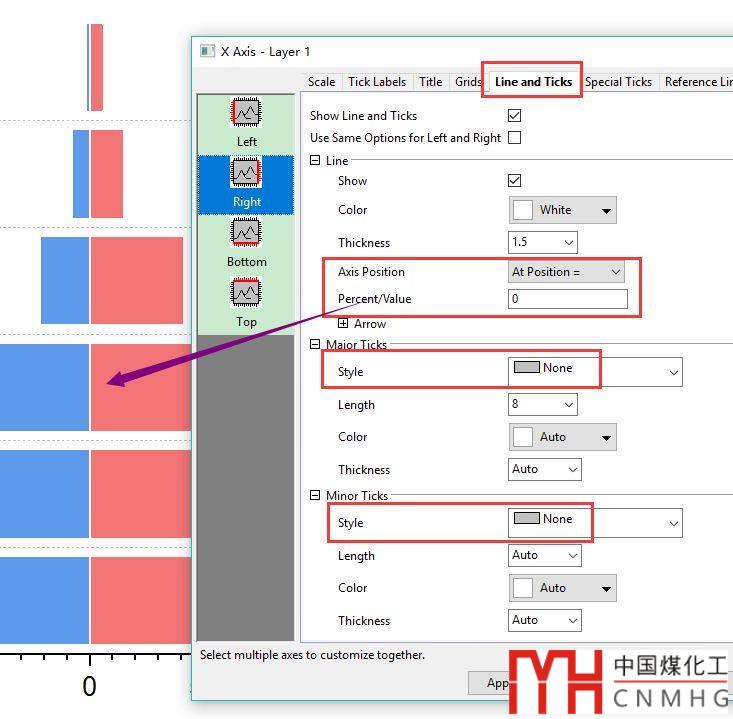

在男性和女性數據中間缺少分隔線，有多種方法可以實現，這里介紹使用縱坐標來顯示這條分隔線：顯示右側坐標軸，位置在0處，顏色為白色，主要和次要ticks都不顯示。
-
其他格式設置，比如圖例等。
-
-

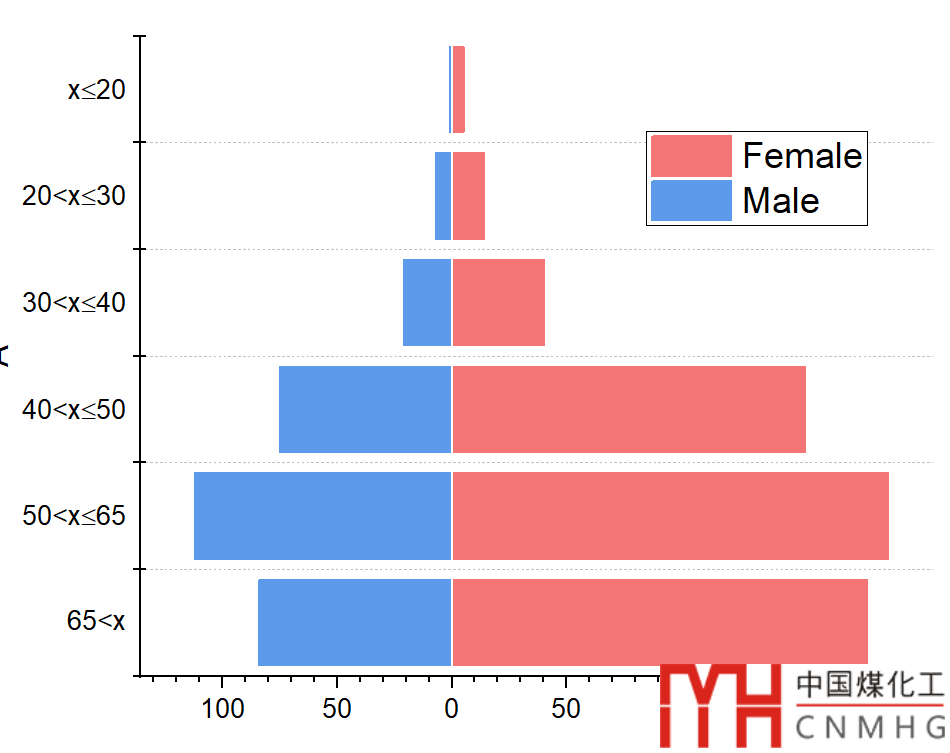

完成圣誕樹圖的繪制。
所用軟件：OriginLab OriginPro 2019@Windows 10 pro。
