您潛心做科學實驗！我潛心繪科學曲線！您不會畫的圖，我來畫。今天“編輯之譚”信息給大家演示：如何利用Origin軟件對多峰疊加的XPS能譜曲線進行“分峰擬合”，去看看！

材料的X射線光電子能譜(XPS)數據曲線一般是多峰疊加的一條復雜的曲線，需要對該曲線進行基線扣除、分峰擬合。而對XPS能譜數據的這兩種處理，通常需要用XPSpeaks進行處理。其實，Origin繪圖軟件也能實現。

下面以圖1中的A圖為例，為大家演示Origin的分峰擬合過程。

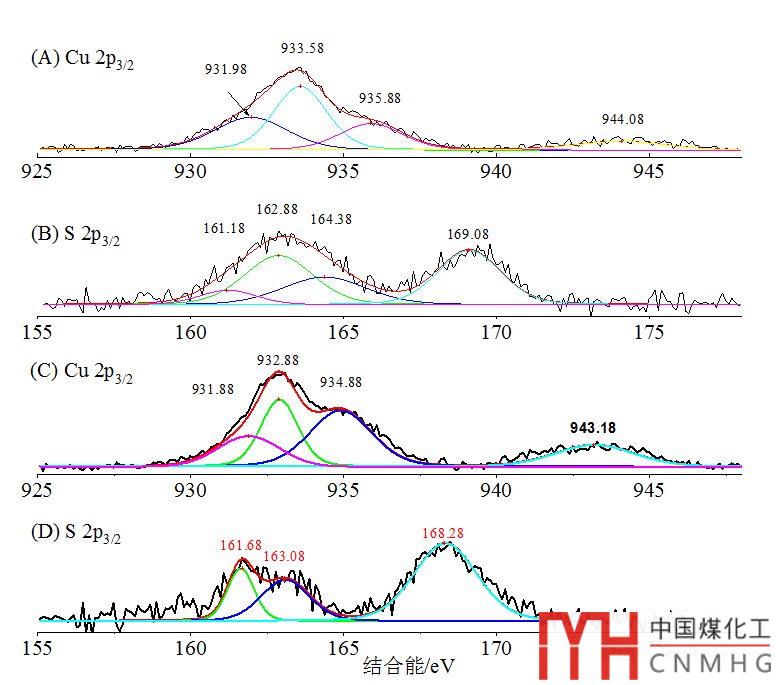

圖1Cu2O@Cu4(SO4)(OH)6的XPS能譜

(來源：黃小燕,古穎,鐘嘉豪,等. Cu2O包覆堿式銅鹽催化劑的形成機理及催化性能[J]. 華南師范大學學報(自然科學版),2019,51 (1): 41-46)

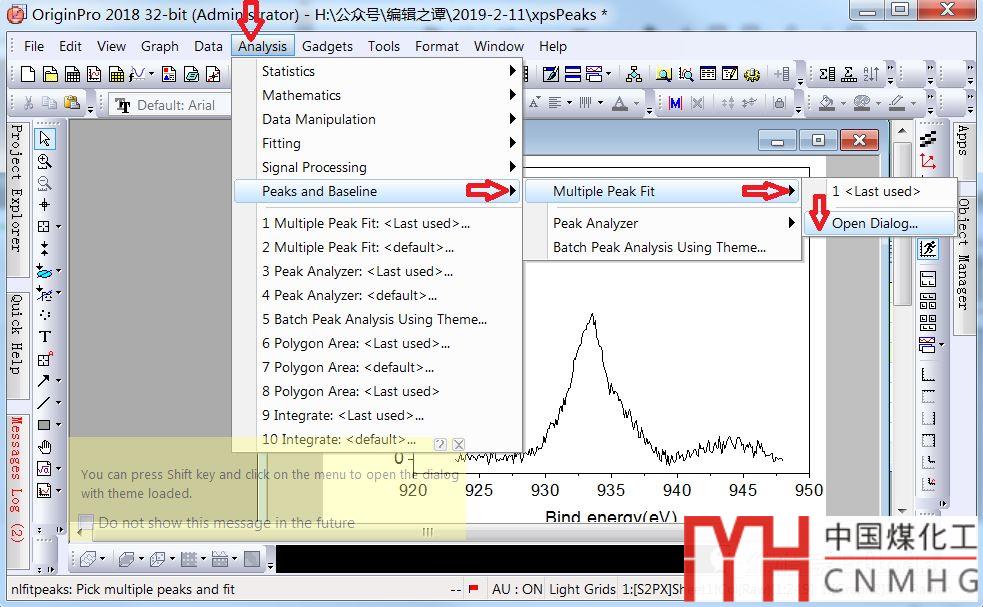

首先繪制出線圖，然后點擊菜單Analysis→Peaks and Baseline→ Multiple Peak Fit→ OpenDialog...，具體操作步驟如圖2所示。

圖2 分峰擬合的操作步驟

于是，會彈出圖3所示的對話框，選擇峰擬合函數Peak Function為Gaussian，然后點擊“OK”。

圖3 擬合函數的選擇

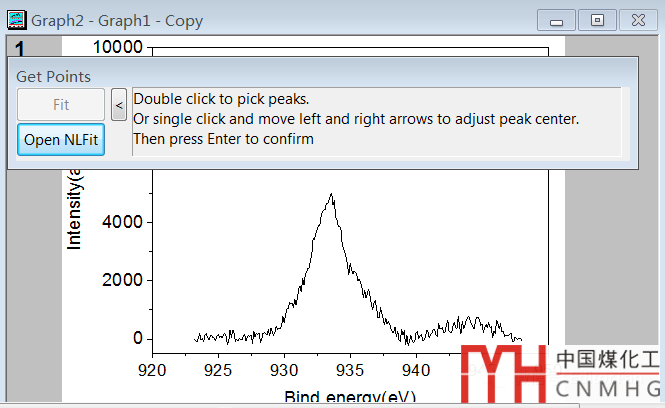

彈出一條提示框：雙擊拾取峰位置，或者單擊并敲擊←、→方向鍵精確調節峰中心位置，最后按回車或點擊“Open NLFit”。

圖4 彈出的多峰選擇提示

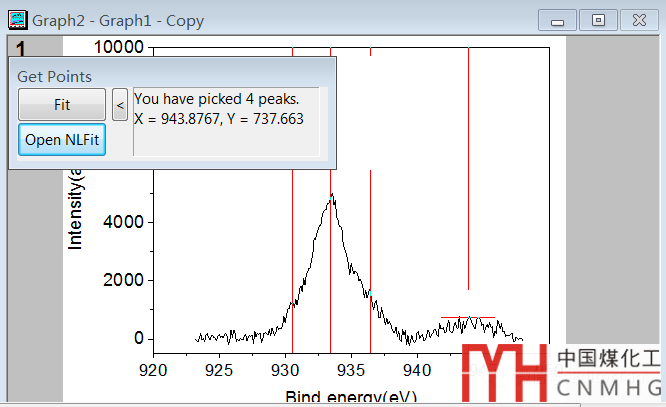

我們按照提示，在曲線上選擇每條隱藏的峰中心位置（這要憑經驗判斷隱藏的峰位置），在選擇峰位置后會出現多條紅色豎線，如圖5所示。

圖5 尋峰

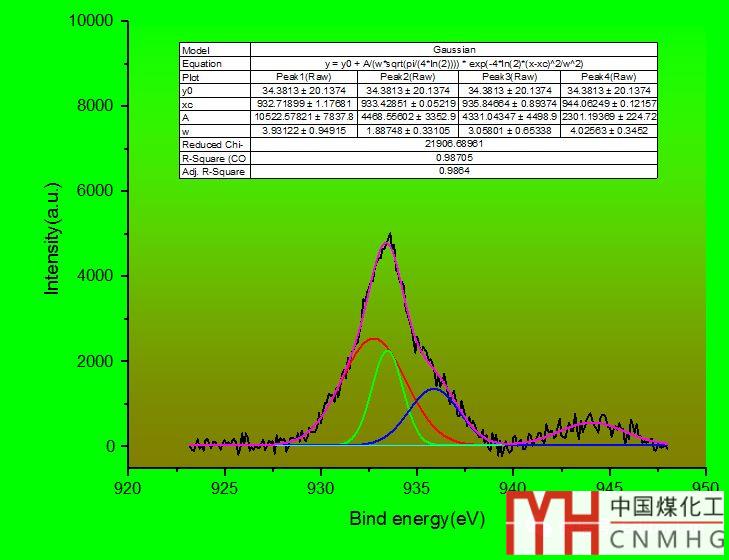

回車或點擊“Open NLFit”后，會彈出一個對話框，點擊“Done”即可得到如圖6所示的分峰擬合效果。當然，我們只是雙擊確定峰位置，沒有精細調節，所以圖6所示的分峰效果較差，大家可以多次嘗試確定精確的峰位置，這樣分峰擬合越完美。

圖6 Origin分峰擬合的效果
