有些人一直在XY平面上畫圖，而且畫的都是二維的直線、圓、多段線等這些圖形，但當切換到軸側視圖時，卻發現很多圖形有厚度，這是怎么回事呢？

CAD中的線并不是單純的二維線，直線、圓、多段線等圖形都可以設置厚度，多段線還可以設置寬度，一條簡單多段線通過修改參數可以看上去像一個三維圖形，如下圖所示。

每日一貼-你是否真的了解CAD的多段線（PLINE）？!

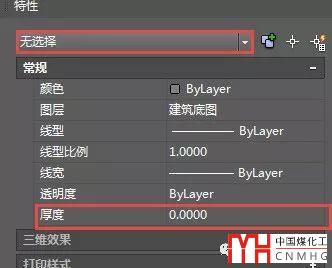

在特性面板（CTRL+1）中可以看到厚度是圖形的一個常規屬性，不選擇任何對象的時候也可以設置厚度參數，但這個厚度參數就會影響你隨后繪制的圖形，如下圖所示。

如果你繪制的是單純的平面圖，厚度的設置不會對圖形顯示和打印有什么影響，只有當你切換到其他視圖的時候才會察覺到這個問題。

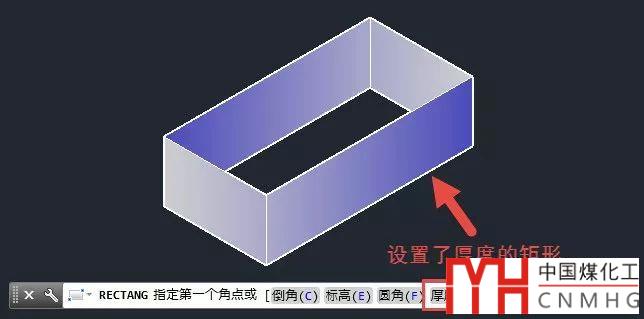

圖形對象不僅可以在特性面板中單獨設置厚度，一些圖形還在參數里直接提供了厚度參數，例如矩形。

在CAD中可以通過變量：THICKNESS來設置新創建圖形的厚度，一旦設置THICKNESS厚度參數后，后面繪制的直線、圓弧、多段線等都會有厚度，但惟獨矩形卻因?yàn)榭梢詥为?dú)設置厚度而不會受此變量影響。而樣條曲線、面域等這些本身就不支持厚度參數，所以也不會有影響。

如果發現繪制的圖形有厚度，需要再改回去怎么辦？

首先要將THICKNESS改為0，免得后面繪制的圖形再出現厚度。修改方法有幾種：

1、輸入thickness，回車，輸入0，回車。

2、在下拉菜單中選擇：格式》厚度，輸入0，回車。

3、不選擇任何對象，打開屬性框（CTRL+1），在厚度欄輸入0。

修改厚度值的設置只會影響新創建的圖形，之前已經繪制的圖形是不會受影響的。

要將已創建的圖形厚度也改為0，只能是選中這些對象，然后在特性面板（CTRL+1）中將厚度值統一改為0。

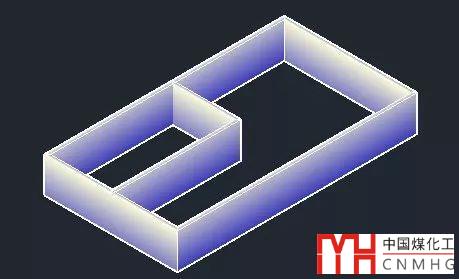

既然CAD將厚度作為對象的基本特性之一，肯定是用戶有這種需求，給簡單的二維圖形設置上厚度，就可以模擬三維的效果，而且可以進行著色、渲染，如下圖所示。

上面看上去像三維墻體的圖形只是設置了寬度和厚度的多段線而已。合理利用CAD圖形的各種參數和特性，有時可以事半功倍，但如果因?yàn)椴涣私忮e(cuò)誤設置了某些參數，就會帶來麻煩。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
