CAD調整視圖或旋轉UCS坐標系后如何快速返回平面視圖

時間：2020-06-21 來源：CAD小苗瀏覽：

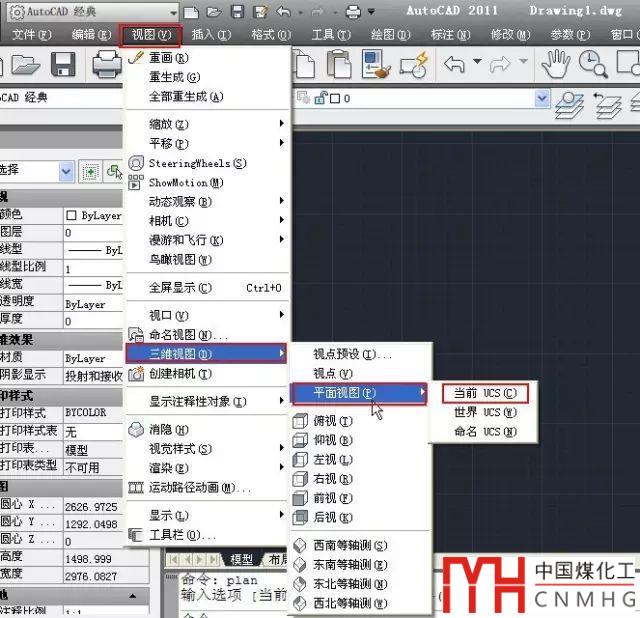

當為了觀察三維模型時切換到了軸側或其他三維視圖后，可以從菜單或工具欄里可以選擇視圖>俯視圖來返回俯視圖。假如設置了一個旋轉角度的UCS（用戶坐標系）后，要將視圖旋轉成跟UCS平行，需要用平面視圖的命令，這個命令在菜單中的位置就更深了，如下圖所示。

在菜單中調用這么一個命令，需要鼠標移動并點擊4次，太麻煩了，而在RIBBON界面的命令面板中我沒有找到這個命令。在菜單或工具面板中執行命令通常不如直接輸入命令更快。

平面視圖的命令是PLAN，用于切換不同坐標系的平面視圖，也可以用于在三維視圖狀態下切換回俯視圖。PLAN命令在前面介紹UCS用戶坐標系的文章中提到過，這里再重新給大家介紹一下。

每日一貼——用戶坐標系UCS的常規應用和設置

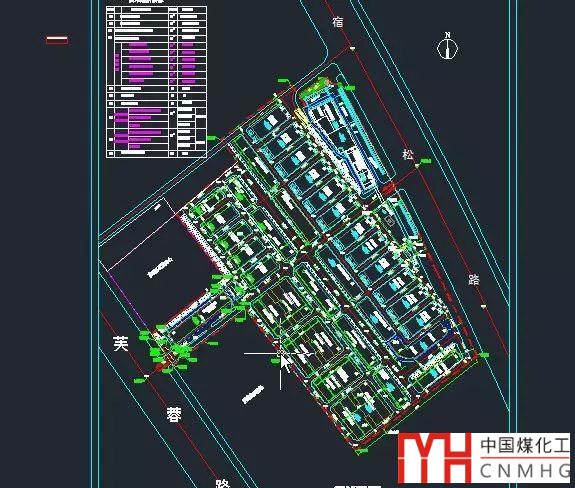

有時需要畫這樣的圖，大部分圖形或部分圖形按一個固定的角度傾斜，在正常的世界坐標系下畫圖很麻煩，無法利用正交、極軸等輔助工具，每個圖形都設置角度很麻煩。如下圖所示。

為了畫圖方便，可以設置一個旋轉的UCS(用戶坐標系)，讓坐標系跟圖形平行。要使坐標系和視圖旋轉一個角度，設置方法很簡單，輸入U(xiǎn)CS命令，如果知道角度，直接輸入Z，回車，輸入Z軸旋轉的角度，如果不知道角度，可以輸入OB后回車，選擇其中一條與整體傾斜方向一致的直線，利用圖形對象來設置UCS的旋轉角度。

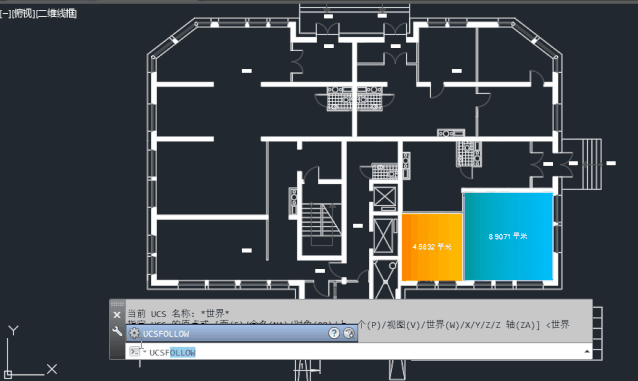

在CAD某些版本，在設置UCS后，視圖會自動調整為當前UCS的平面視圖，其實每個版本都有這個功能，這取決于CAD的UCSFOLLOW變量設置為1或0。

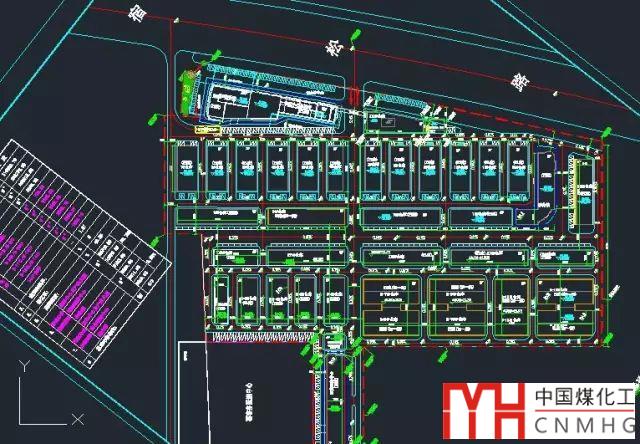

如果你UCSFOLLOW變量設置為0，設置完UCS后，坐標方向雖然旋轉了，可以沿著UCS的坐標畫圖，但視圖并沒有旋轉，雖然此時正交、極軸方向已經跟UCS平行，但在這種狀態下畫圖還是很別扭，如下圖所示。

此時就可以輸入PLAN命令來調整視圖顯示。輸入PLAN命令回車后，可以看到有三個選項：

輸入選項 [當前UCS(C)/UCS(U)/世界(W)] <</span>當前UCS>:

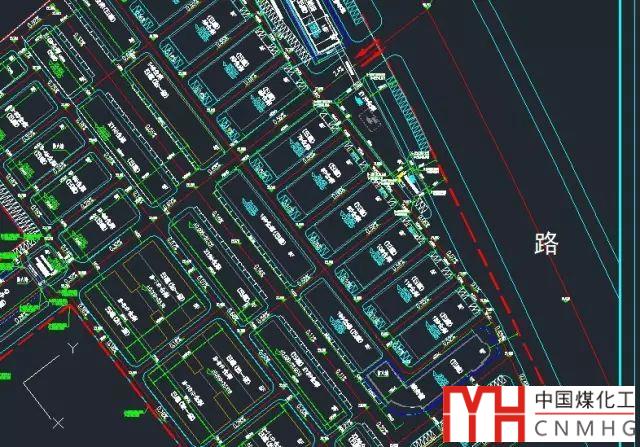

默認選項是“當前UCS”，因此直接回車就可以了，整個視圖就會旋轉得跟UCS坐標的方向平行，如下圖所示。

PLAN命令有三個選項：分別是當前UCS（C）、UCS（U）和世界（W），分別和菜單中的三個選項對應。當前UCS和世界兩個選項都好理解，一個是切換到當前UCS的平面圖，一個是切換回原始的世界坐標系的平面圖，而UCS（U）對應的是菜單中的命名UCS。命名UCS估計大家都很少用，當畫圖過程中需要設置多個UCS時，并經常需要切換時，可以給每個UCS命名和保存，然后利用UCS命令可隨時恢復到之前設置好的某個命名UCS，利用PLAN的U選項可以通過名字切換到某個特定UCS的視圖。

如果UCSFOLLOW設置為1，設置完UCS后視圖就會自動旋轉到平面視圖，不需要在使用PLAN命令，如下圖所示。

可能更多人設置UCS后并不希望視圖方向跟隨變化，我記得好像AUTOCAD除了中間有過版本將UCSFOLLOW的值設置為1以外，低版本和高版本的UCSFOLLOW的值都是0。

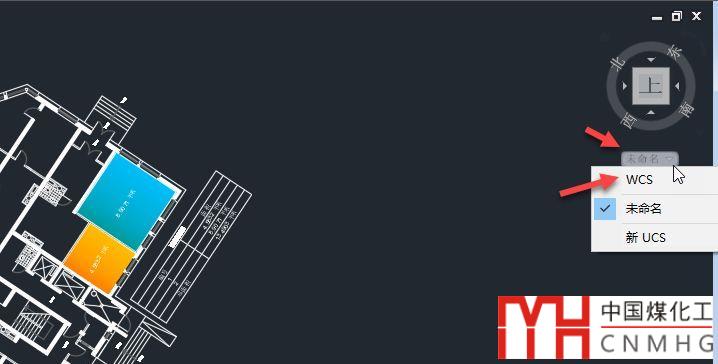

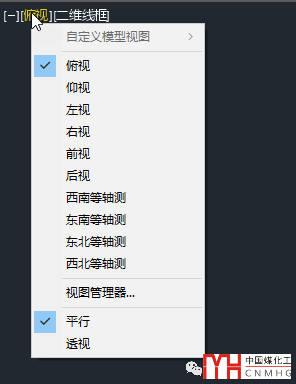

如果圖中只是部分圖形傾斜，在調整完UCS完成圖形繪制和編輯后要恢復世界坐標系，除了用UCS命令恢復世界坐標系外，還可以通過切換視圖的方式或利用VIEWCUBE來切換會世界坐標系。

使用UCS恢復世界坐標系的時候，很多人輸入U(xiǎn)CS回車，會根據命令行提示輸入W選項再回車，如果注意命令行提示可以看到<世界>是默認選項，直接回車就可以執行此選項，也就是說輸入U(xiǎn)CS回車再回車就可以恢復世界坐標系。
