今天有人在群里問怎樣將樣條曲線轉換成直線，這個問題其實以前講過，只是當時介紹得比較簡單。

CAD中如何把樣條曲線轉換成多段線？多段線如何轉換成樣條曲線？

從上面的文章大家可以知道用樣條曲線編輯SPLINEDIT命令就可以將樣條曲線轉換成多段線，然后將多段線炸開就可以得到直線了。其實這中間轉換的時候還有可以有變化，這里就給大家介紹一下這其中的變化。

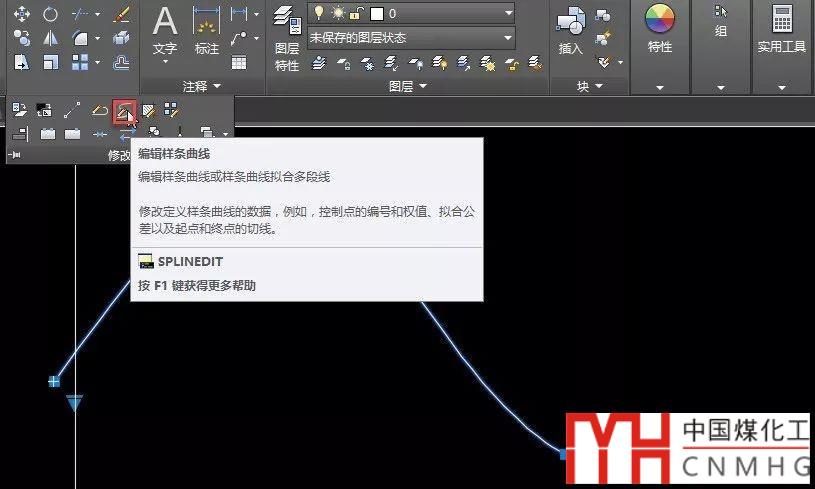

選中一條樣條線后，執行樣條線編輯SPLINEDIT命令，可直接輸入命令，也可以在菜單中選擇：修改>對象>樣條曲線或在修改面板選擇此命令，如下圖所示。

此命令有[閉合(C)/合并(J)/擬合數據(F)/編輯頂點(E)/轉換為多段線(P)/反轉(R)等多個選項，輸入P，回車，會提示讓輸入轉換精度，默認精度是10，通常不需要修改，如果希望轉換后圖形更貼近原圖形的形狀；可以將精度設置得高一點，如果希望段數少一點可以，可以將精度設置低一點；默認精度可以滿足大多數要求。

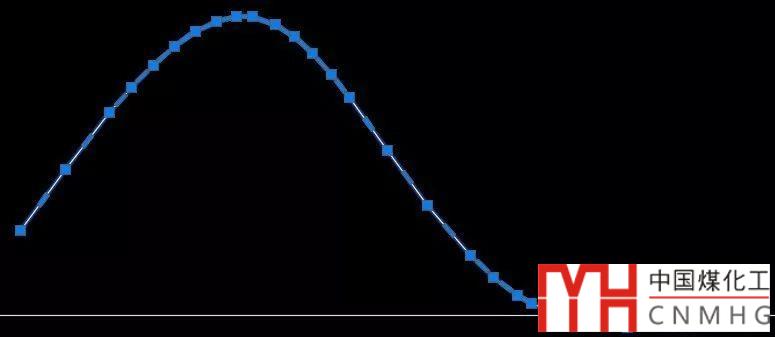

轉換后的效果如下：

默認狀態下轉換后的多段線是直線段組成的，但有人覺得轉換成這種多段線后線變不圓滑，但如果提高精度的話，段數有太多，有沒有辦法轉換成由圓弧組成的多段線呢？

這是可以的，也是我今天要介紹的。AUTOCAD高版本提供了一個變量：PLINECONVERTMODE（多段線轉換模式PLINE CONVERT MODE），他就可以控制樣條曲線轉換的多段線類型。

在命令行輸入PLINECONVERTMODE，回車，輸入1，回車。

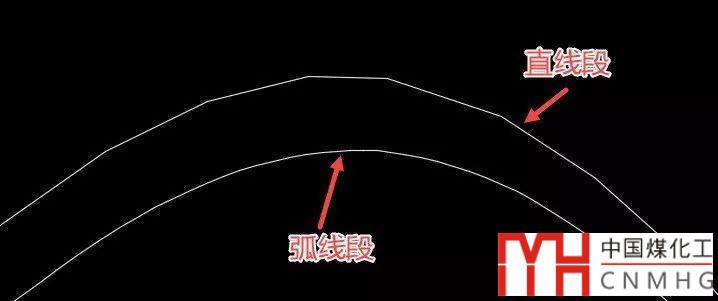

我們再用樣條編輯來轉換一條樣條線，轉換后效果跟轉換成直線段差不多，精度相同的情況下轉換的線段數也是一樣的，但放大看一下細節就明顯不一樣了，如下圖所示。

至于是轉換成直線段還是弧線段就要看你的需要了，直線段更簡潔，數據量更小，弧線段數據量多，但更圓滑，不過WIPEOUT等命令不支持。

浩辰CAD的樣條編輯命令可以轉換多段線，但PLINECONVERTMODE設置沒有效果，沒有辦法轉換成圓弧段多段線，希望以后也能支持。
