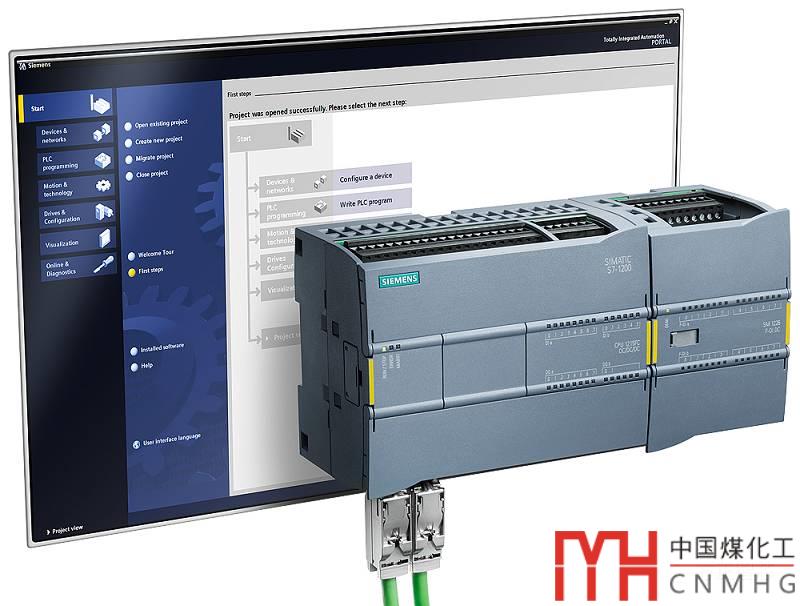

CPU模塊的內部集成了很多的資源，PLC的廠家通常會根據集成資源的不同，將該型號的CPU分成不同的系列，如西門子S7-1200的CPU模塊分為5個系列：1211C，1212C，1214C，1215C和1217C。在這眾多的資源中，存儲器是必不可少的一個。今天我們就來談?wù)凷7-1200系列CPU的內部存儲器/區。這里稱之為"存儲器/區"是因?yàn)槲锢砩系膭澐忠话惴Q為存儲器，邏輯上的劃分一般稱為存儲區。

根據物理性質的不同，CPU模塊的內部存儲器可分為隨機存儲器(RAM)、只讀存儲器(ROM)和閃存/可擦除存儲器(Flash)。

隨機存儲器，英文名稱"Random Access Memory"，簡寫為RAM，其特點是訪問速度快，價格低，可讀可寫，但是斷電后數據無法保存；

只讀存儲器，英文名稱"Read Only Memory"，簡寫為ROM，它內部的數據只能讀，不能寫，斷電后可以保持。只讀存儲器一般用來存放PLC的操作系統。

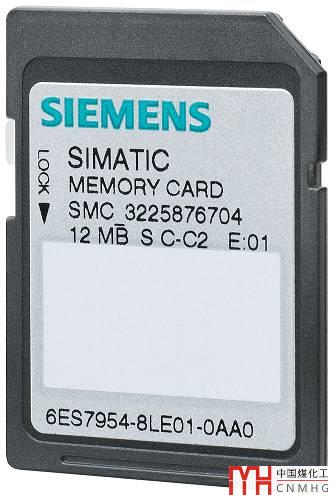

閃存/可擦除存儲器(Flash EPROM)，它的特點是數據可讀可寫，訪問速度慢，非易失性，斷電后可保存。閃存一般用來存放用戶程序和數據。SIMATC的存儲卡就屬于這一類。

根據邏輯功能的不同，S7-1200的存儲區可分為用戶存儲區(User Meomory)和系統存儲區(System Memory);

用戶存儲區(User Meomory)包括裝載存儲區(load memory)、工作存儲區(work memory)和保持存儲區(Retentive memory)。

裝載存儲區(load memory)用來存放用戶的程序，數據和配置信息等，它是一種非易失型的存儲介質，物理性質上屬于閃存/可擦除存儲器(Flash)，功能相當于計算機上的硬盤，裝載存儲區可以是存儲卡或者是CPU內部的存儲芯片。當我們向CPU下載程序的時候，程序就是存放在裝載存儲區中。對于1200系列CPU而言，1211C、1212C的內部裝載存儲區的大小為1 MB；1214C、1215C、1217C的內部裝載存儲區為4 MB，各個系列的CPU都支持用存儲卡擴展裝載存儲區(上一篇文章我們談到S7-1200的存儲卡的一個功能是可以用來擴大CPU的裝載存儲區)。

工作存儲區(work memory)是一種易失型的存儲介質，在斷電的情況下數據會丟失，物理性質上屬于隨機存儲器(RAM)，功能相當于計算機的內存。CPU在執行用戶程序時，會把需要的數據從裝載存儲區拷貝到工作存儲區。工作存儲區的訪問速度比裝載存儲區快的多，能滿足CPU高速運算的需求。

CPU 1211C的工作存儲區為50KB(固件版本號為2.0的為25KB；3.0的為30KB)；CPU 1212C的工作存儲區為75KB；CPU1214C的工作存儲區為100KB；CPU1215C的工作存儲區為125KB；CPU1217C的工作存取區大小為150KB；這里需要注意模塊的版本號，低版本的存儲區會小一些。另外工作存儲區的大小是固定的，無法擴展。

保持存儲區(Retentive memory)是一種非易失性存儲介質，可以在斷電時將某些工作存儲區的數據保存到這里，當電源恢復時CPU會把保存的數據還原到原來的地址。1200系列CPU均有10 Kb的保持存儲區。

系統存儲區(System memory)包括輸入過程映像區(Input process image area)、輸出過程映像區(Output process image area)、位存儲區(bit memory)、臨時數據存儲區(Temporary memory)、數據塊存儲區(data block memory)。

CPU在每個循環周期的開始都會掃描外設的物理地址，并把得到的數據存放到輸入過程映像區，該存儲區允許用戶程序以位、字節、字或者雙字的形式進行訪問。輸入過程映像區允許讀寫操作，但一般情況我們都是進行讀操作。

你可以在地址的后面加上":P"來直接訪問外設的內容，比如"I0.3：P"，這樣的指令會直接訪問外設的內容，而不是從輸入過程映像區讀取數據。外設內容是不允許CPU進行寫操作的，所以"I0.3：P"是只讀的。而"I0.3"是訪問

CPU的輸入過程映像區，它是外設數據的拷貝，所以可讀可寫。輸入過程映像區的數據在全局范圍都是可以訪問的。

CPU在每個循環周期結束之前都會把輸出過程映像區的內容復制到外設地址的輸出模塊中，與輸入過程映像區相同，輸出過程映像區允許用戶程序以以位、字節、字或者雙字的形式進行訪問，該區域也是可讀可寫的。

如果你想把運算的結果立即輸出到外設的物理地址，而不是輸出過程映像區，可以在地址的后面加上"：P"，比如"Q0.1：P"。"Q0.1"與"Q0.1：P"的區別在于前者訪問的是輸出過程映像區，而后者則直接訪問外設的物理輸出；前者可讀可寫，后者只允許進行寫操作，若進行讀操作會發生錯誤。

位存儲區(bit Memory)，即M區，使用的頻率很高。M區的數據可讀可寫，可以位，字節，字，雙字的形式進行訪問，程序運行時需要的很多中間變量都存放在M區。M區的數據可以在全局范圍內進行訪問，不會因?yàn)槌绦驂K調用結束而被系統收回。但要注意M區的數據在斷電后無法保存，若需要保存該數據，請將該數據設置成斷電保存，系統會在電壓降低時自動將其保存到保持存儲區。

怎樣設置呢？打開博途V13，在左側找到"PLC變量表(PLC tags)"，雙擊，右側出現變量表的內容，點擊"保持"圖標，如下圖：

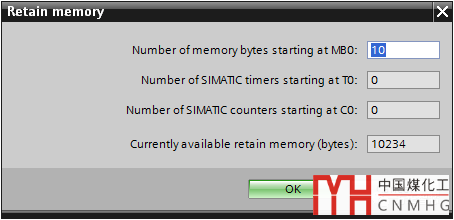

出現保持存儲區的對話框，假設我們保存從MB0開始10個字節，如下圖：

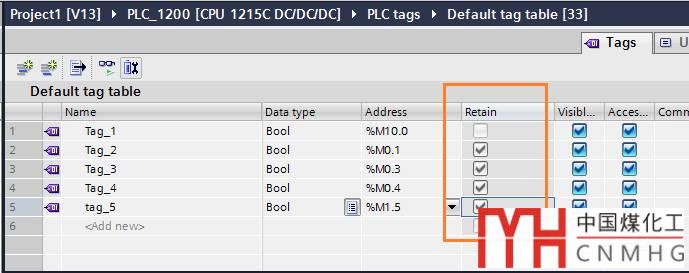

這樣我們就設置了從MB0到MB9總計10個字節的保持存儲區，我們變量表中的相應的變量后面的"保持(Retain)"屬性就被選中了，如下圖。

臨時存儲區(Temporary memory)用來存放FB或FC運行過程中的臨時變量，它只在FB或FC被調用的過程中有效，調用結束后該變量的存儲區將被操作系統收回。臨時數據存放區的數據是局部有效的，臨時變量也稱為局部變量，它只能被調用的FB訪問。臨時變量不能保存到保持存儲區。

數據塊存儲區(data block memory)用來存放程序的各種數據，允許以位，字節，字和雙字的形式進行訪問，某些指令運算需要的數據結構也存放在數據塊存儲區中。數據塊分為全局?jǐn)?shù)據塊(Global DB)和背景數據塊(Instance DB)；全局?jǐn)?shù)據塊存放的數據可以被所有的代碼訪問，而背景數據塊的數據只能被指定的FB訪問，數據塊中的數據具有保持性，在代碼運行結束后不會被系統收回。

對CPU內部的存儲器/區我們就介紹到這里，下一篇文章我們繼續介紹CPU的其它內部資源。
