許多行業中需要將CAD圖紙輸出成高分辨率的光柵圖像，然后到PS或其他圖像處理軟件中進行填色或其他處理。在CAD中用EXPORT(輸出)命令可以輸出BMP圖像，但這種圖像就相當于屏幕截圖，分辨率很低，顯然無法滿足要求。

其實，要將CAD圖紙輸出成高分辨率的光柵圖像非常簡單，無論是AutoCAD還是國產的浩辰CAD都提供了虛擬的光柵圖像打印驅動，通過常規的打印操作就可以輸出高分辨率的光柵圖像，只是需要先安裝一下驅動。有些CAD默認就已經安裝了一兩種光柵圖像的虛擬打印驅動，如JPGPNGPDF驅動，直接在打印機列表里先看一下有沒有，如果有的，直接用就可以了，如果沒有，就可以嘗試安裝一下驅動，看看CAD有沒有提供你需要格式的虛擬驅動。每種CAD提供的驅動類型類似，但驅動安裝方法略有不同。

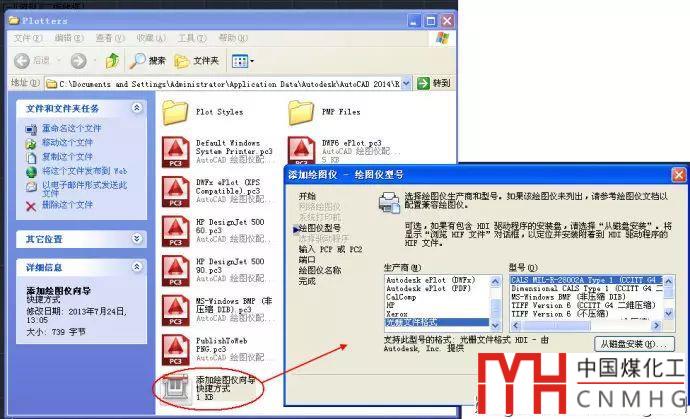

AutoCAD的“文件”菜單下有一個“繪圖儀管理器”，點此命令，會直接打開內置驅動的目錄，在目錄中有一個“添加繪圖儀向?qū)?rdquo;的快捷方式，雙擊此快捷方式就可以開始驅動安裝，直接點兩次“下一步”，在“打印機型號”左側列表中選擇“光柵文件格式”，右側選擇你需要的驅動。如果沒有你需要的格式，你可以選擇一個相近的格式，輸出后用PS等軟件再轉一下就好了。最后按“下一步”完成安裝，打印機名字自己也可以改。如下圖所示：

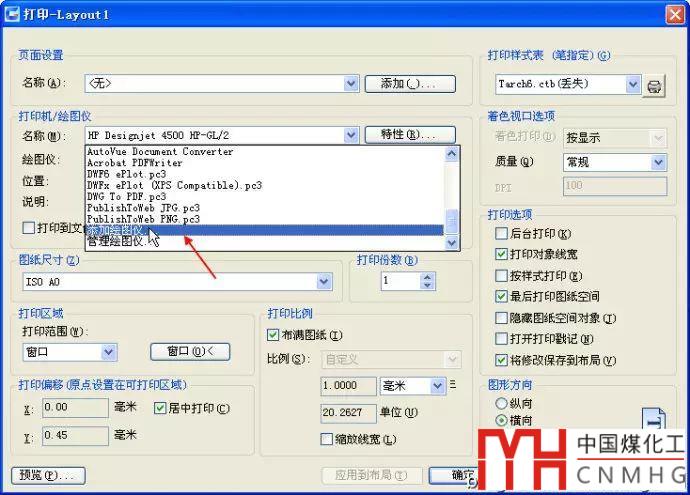

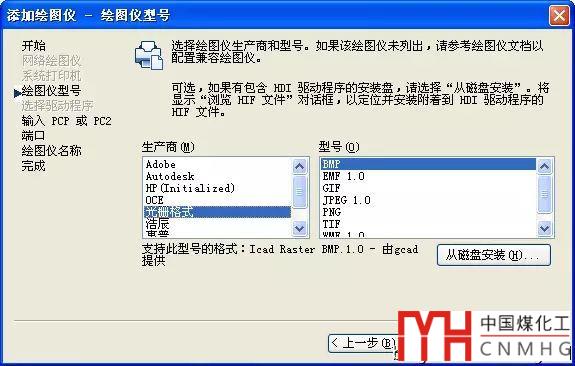

國產CAD以浩辰CAD為例，浩辰CAD的繪圖儀安裝向?qū)?nèi)置在打印對話框中，打開打印對話框，在打印機列表的最下面選擇“添加打印機”，打印向?qū)cAUTOCAD類似，提供的打印機列表和AUTOCAD略有不同，如下圖所示。

安裝好驅動后，光柵圖像打印驅動就會出現在打印對話框的打印機列表中，要輸出光柵圖像的時候，選擇此打印機即可。其他設置，如紙張大小、打印范圍、打印比例和打印樣式表和常規打印設置一樣，點“屬性”按鈕可以設置輸出光柵圖像的分辨率。AUTOCAD與浩辰CAD的設置略有不同，這里就不再詳細介紹了。

注意：分辨率注意要合理設置，如果設置過大，即使AUTOCAD也可能無法輸出。
