很多人都知道PS中可以記錄和播放動作來執行一些重復的操作，在CAD里也可以做類似的操作，在低版本CAD中是可以通過記錄或編寫腳本文件（*.SCR），到了CAD高版本也增加了動作錄制器，可以將操作捕捉記錄下來，然后可以在不同的圖紙中播放，繪制相同的內容。

動作錄制器的基本操作步驟

1、在菜單中選擇：工具<動作錄制器<記錄，高版本可以在命令面板的“管理”選項卡的“動作錄制器”面板中單擊“記錄”按鈕，如下圖所示。

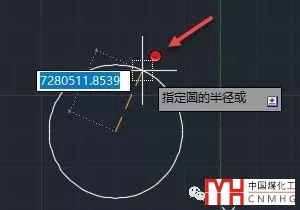

當然也可以直接輸入ACTRECORD命令。在高版本中啟動動作記錄后，執行繪圖命令時，十字光標會顯示一個紅色的錄制圖標，如下圖所示。

打開動作記錄功能后，執行的繪圖、編輯等相關操作都會被記錄下來。

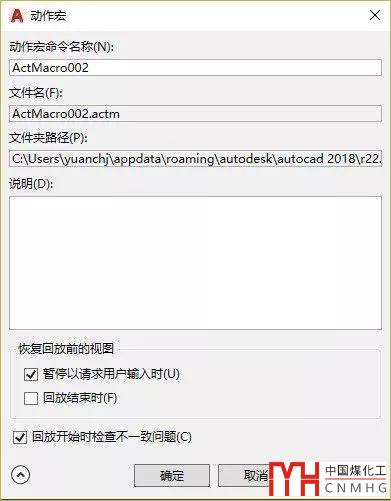

2、在菜單里選擇或在面板中單擊“停止”按鈕，或者直接輸入ACTSTOP命令，可以結束動作錄制，此時會彈出一個“動作宏”對話框，在此對話框中可以將記錄的動作保存成一個宏文件，如下圖所示。

建議自己取一個文件名，這樣通過文件名就知道里面記錄的是什么動作，比如取名叫“畫圓”。在下面還有何時“恢復回訪前的視圖”的選項，如果沒有特殊需要，可以不必設置。

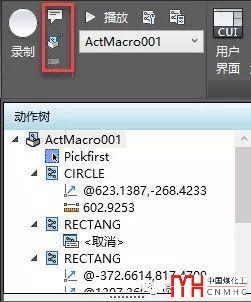

錄制好宏后還可以在宏中間插入消息、插入基點和暫停以請求輸入，在從動作錄制器面板中選擇一個錄制好的或錄制中的動作宏，在面板的滑出式中會顯示出動作宏記錄的操作，然后可以在其中選擇一個節點插入消息、基點或暫停輸入，如下圖所示。

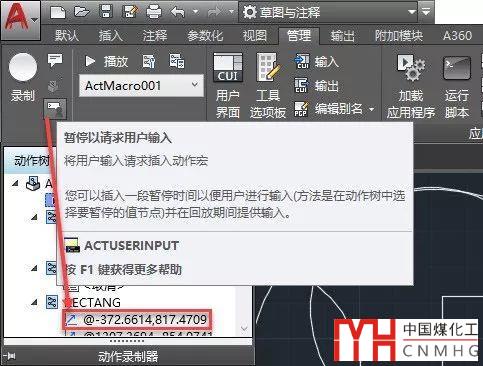

選擇動作宏文件或命令時，可以插入基點，選擇任意一個節點都可以插入消息，選擇坐標值時可以加暫停等待輸入，如下圖所示。

錄制好的宏文件可以切換到其他文件中播放或稱回放，就可以自動重復記錄的操作。

花很長時間記錄的動作，可能不到一秒就播放完了，如果不同圖紙中需要繪制相同的內容，就可以利用記錄和播放動作，這樣可以減少重復操作。

從保存動作宏的對話框和選項OP對話框中都可以看到或設置動作宏保存或讀取的目錄，保存好的動作宏也可以復制到本機支持動作宏的其他CAD版本或者其他機器上播放。

動作錄制器我平時也很少用，動作錄制和播放操作很簡單，掌握起來并不難，至于如何插入消息、基點、暫停等待輸入如果感興趣的可以自己試試。
