雖然AUTOCAD和浩辰CAD以二維繪圖為主，但也提供了三維功能，雖然三維功能跟大多數三維CAD軟件相比有明顯的差距，但是應對一些簡單的CAD建模完全夠用了。之前有多位網友希望能介紹一下三維方面的功能，由于精力有限，之前只是發了一些三維的練習并針對網友的問題發了一些文章，以后有機會慢慢給大家介紹一下三維方面的功能,首先簡單介紹一下CAD三維建模的相關知識。

三維模型的類型

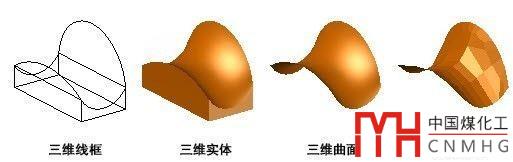

CAD的三維模型分成三維實體、曲面、網格和線框?qū)ο蟆?/p>

• 線框建模對于概念設計和初步設計非常有用，可以創建一個基本的三維框架以進行后續的建?；蛐薷?。

• 實體建?？梢愿咝Ю茫梢院芊奖愕睾喜D元或拉伸的輪廓，還可以計算質量疼，并可以生成截面。

• 曲面建模能精細地控制曲線曲面，并可以進行精確的處理和分析。

• 網格建模可以自由進行雕塑、褶皺和平滑的處理。

三維模型可以融合這些建模技術，并且這些模型可以相互轉換。例如我們可以將一個基本圖元-三維實體棱錐體轉換為三維網格，以執行網格平滑處理。然后，你可以將網格面轉換為三維曲面或恢復成三維實體后進行后續建模。

查看三維模型

在正交視圖中我們只能看到三維模型的一個方向的投影，要查看圖形，通常需要切換到軸測視圖或透視視圖。我們可以利用預設視圖中的東南、西北等軸側視圖來查看三維模型，三維環繞命令 3DORBIT（3DO）動態調整視圖是觀察三維模型最常用的一種方式。

按住SHIFT鍵和鼠標中鍵拖動光標，可以臨時進行三維環繞。

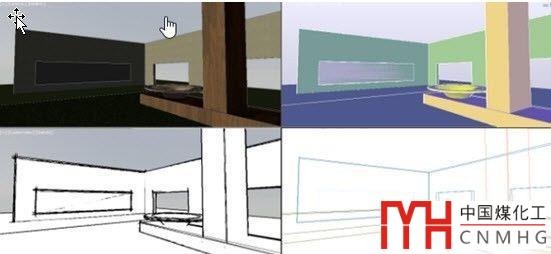

執行3DO命令時，不僅可以調整觀察模型的角度，還可以在右鍵菜單中設置視覺樣式（VISUALSTYLE）（或稱著色模式SHADEMODE，如概念、真實、隱藏等），將默認的平行投影模式切換成透視投影，還可以切換回預設的視圖（如俯視圖、前視圖）等，也就是說在3DO狀態下，我們可以根據自己的需要調整模型的角度、效果等。

應用二維和三維CAD 修改命令

CAD中大多數用于二維操作的命令均可應用于三維模型。例如，使用ROTATE旋命令，可以圍繞著當前用戶坐標系的Z軸方向轉三維三維模型，然后可以通過設置UCS修改Z軸方向，可以讓模型繞著其他軸旋轉。

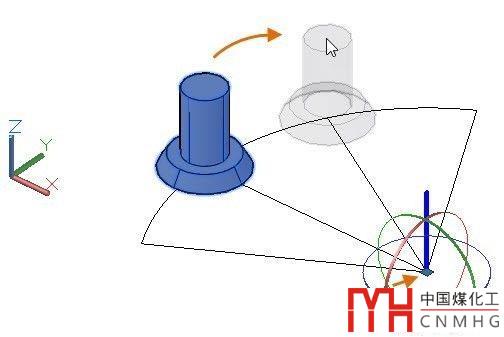

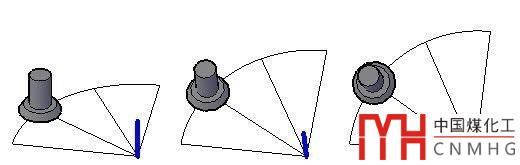

CAD也提供了專用于三維模型的類似編輯命令，例如三維旋轉、三維鏡像、三維陣列。使用三維旋轉命令可以更容易選擇旋轉軸，可以直接設置XYZ軸方向作為旋轉軸，也可以選擇視圖或兩點等方式來設置旋轉軸，比使用二維的旋轉命令更方便。

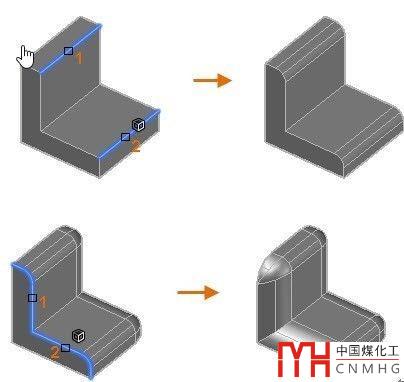

還有一些大家常用的二維編輯命令也可以直接編輯三維模型，例如倒角和倒圓角，如下圖所示。

上面給大家介紹了一下CAD三維建模的一些相關知識，部門內容和截圖摘自AUTOCAD幫助，希望讓初學者對CAD三維建模有一個初步的了解，以后有時間再逐漸介紹三維建模的具體功能。
