CAD中經常用到屬性塊，最常用的有圖框、軸號和設備圖塊等，屬性文字在不分解圖塊的情況下就可以輕松編輯，在前面已經有相關文章介紹過屬性塊的好處以及屬性文字和普通文字的區別。

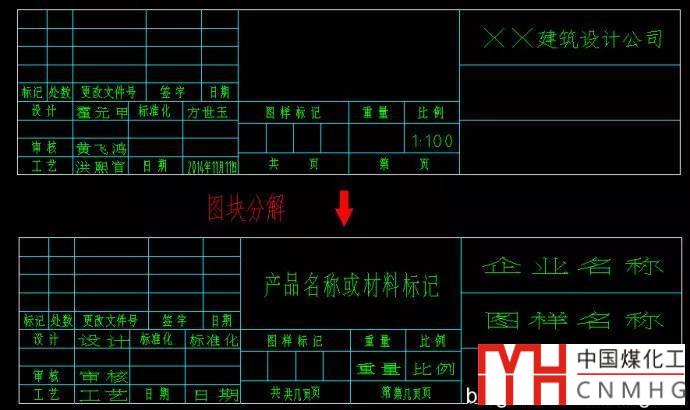

但有時我們需要把屬性框炸開（X），但炸開后發現屬性文字顯示的不是之前的文字，而是變了，如下圖所示。


在定義圖塊前，屬性文字顯示的是屬性的“標記”，在定義成圖塊后，屬性文字顯示的是屬性文字的“值”，但用常規的（EXPLODE）炸開后就會恢復成定義圖塊之前的樣子。很顯然，我們希望圖塊分解后能保持原來的樣子，而不是變成圖定義之前的樣子。

在CAD的常規命令中還真沒有能解決這個問題的命令，估計是需求的人比較多，因此在CAD的擴展工具中專門開發了一個命令：分解圖塊屬性為文字（Explode Attributes to Text），命令是BURST。如果你用的是AUTOCAD，注意必須裝了擴展工具（ExpressTool）才能使用此命令，浩辰CAD等軟件會自動安裝擴展工具。

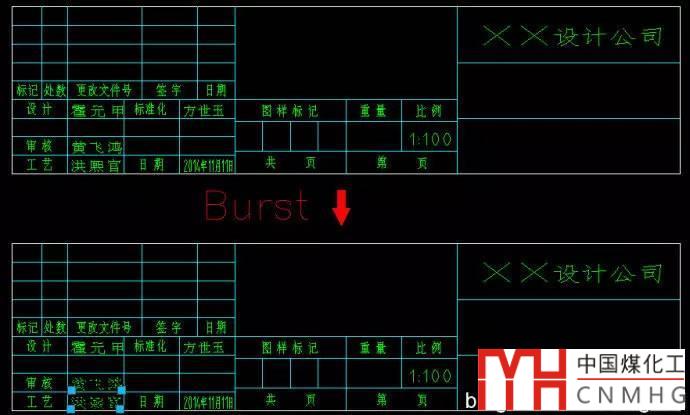

同樣是上面的圖塊，我們用BURST命令再分解一下，分解結果如下：

在CAD的擴展工具中還是有不少類似的實用工具的，如果你有空的話，不妨研究一下，沒準會發現你非常需要的功能

以上技巧適用于AUTOCAD、浩辰CAD等類似的CAD軟件。
