修剪命令是CAD編輯命令中使用頻率非常高的一個命令，延伸命令和修剪的命令效果相反，兩個命令在使用過程中可以通過按Shift鍵相互轉換。修剪和延 伸通過縮短或拉長圖形，刪除圖形多余部分或使圖形與其他圖形的邊相接。因為有這兩個命令，在繪制圖形時我們可以不用特別精確控制長度，甚至可以用構造線、 射線來代替直線，然后通過修剪和延伸對圖形進行修整。

一、修剪和延伸的基本操作

修剪和延伸的基本技巧是選擇，首先要選擇修剪、延伸邊界，或稱為切割對象，也就是選擇作為修剪和延伸的基準的對象，然后就是選擇要被修剪或延伸的對象，掌握了這兩者的選擇技巧就基本掌握了修剪和延伸的操作。

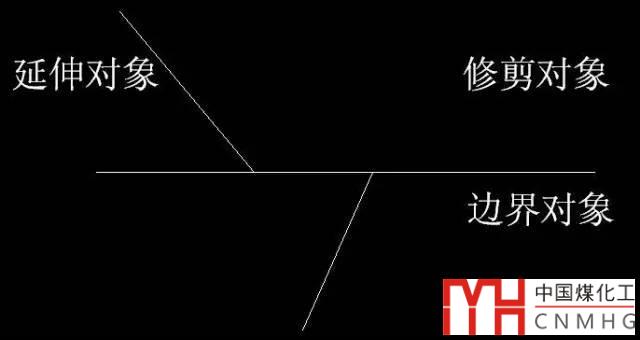

修剪和延伸相關對象

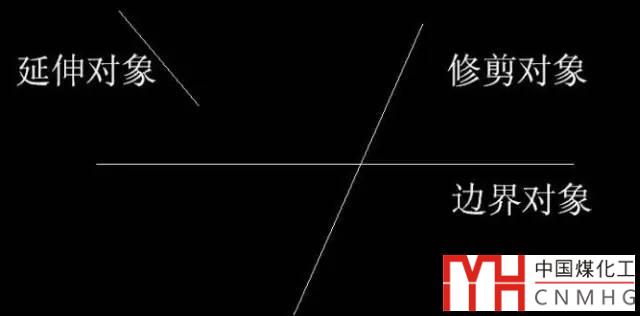

用上面這樣簡單的例圖先了解一下修剪和延伸的基本操作，步驟如下：

1、輸入TR命令，回車或空格。

2、點選上圖中橫線作為邊界對象后，回車或空格。

3、在修剪對象的上半部分單擊，完成修剪。

4、按住Shift鍵，單擊要延伸的對象，完成延伸。結果如下圖所示。

這是修剪和延伸的一個最基本操作，剛開始學習的時候要注意：

1、注意看命令行提示，邊界對象可以一個或選擇多個，可以連續選擇多個對象后按回車或空格確認后再修剪，另外還可以將圖中所有圖形作為修剪邊界，后面再詳細介紹。

2、要知道修剪的同時也可以延伸，不需要退出修剪命令去再執行一次延伸命令了。

3、修剪邊界也可以作為被修剪的對象，被其他邊界修剪。

二、修剪的選擇技巧

修剪延伸不僅支持一些簡單的點選和框選，還支持一些非常特殊的選擇方式。掌握了選擇的技巧，可以使修剪的操作效率成倍提升。

1、修剪邊界的選擇技巧

修剪邊界對象（切割對象）支持常規的各種選擇技巧，點選、框選，而且可以不斷累加選擇。當然，最簡單也是大部分人喜歡用的選擇方式是出現選擇修剪邊界時直接按空格（回車）鍵，此時圖中所有圖形將作為修剪邊界。

很多人雖然知道這么操作，但不知道為什么可以這么操作，大家注意看執行修剪后的命令行提示如下圖所示。

提示是“選擇對象或<全部選擇>”，也就是當前選項是“選擇對象”，可直接選擇修剪邊界，而<全部選擇>是默認選項，回車就可以執行。

知其然還要知其所以然，很多人從教程中知道輸入TR，回車，回車，但不知道為什么直接兩次回車就可以修剪，第一個回車是執行命令，第二個回車就是執行“全部選擇”選項。有很多命令有類似的可以回車執行的選項，例如UCS命令執行后想恢復世界坐標系，很多人還輸入W，然后回車，其實直接回車就可以了，下圖所示。

大家在學習CAD的時候，必須先搞清楚命令行的提示信息的意義。

CAD提高教程-如何解讀CAD命令行提示

回到修剪命令，雖然回車回車將所有圖形作為修剪邊界后可以修剪圖中的任意線性圖形對象。這種操作非常簡單，省略了選擇修剪邊界的操作，很多人都已習慣于這樣操作，但并不是所有情況下都是最佳方式。

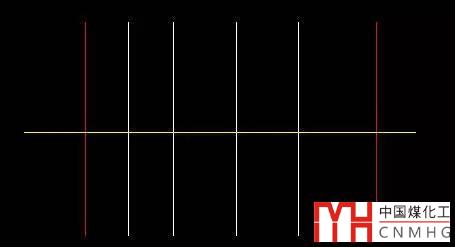

有些情況并不適合將所有對象作為修剪邊界，如下圖所示，我們要修剪兩條紅線之間的橫線，如果選擇所有對象作為修剪邊界，修剪時就需要點五次，如果只選擇兩條紅線作為邊界，修剪時只要點一次就可以完成了。

如果圖中圖形非常多，對象數量數萬時，修剪時也不建議回車使用所有對象作為修剪邊界。想一想，讓數萬個對象都參與修剪計算，肯定比只選擇幾條邊界進行修剪消耗更多系統資源，軟件計算時間更長（CAD低版本全選修剪的話會明顯變慢，CAD高版本已經針對這種情況進行了性能優化，復雜圖紙中全選修剪響應也很快，但如果發現修剪較慢，建議點選或框選部分圖形后進行修剪）

2、被修剪對象的選擇技巧

被修剪和延伸對象支持點選和框選，這兩種方式不用輸入?yún)?shù)，直接使用就可以（CAD早期版本可能不能直接框選，需要輸入選項）。CAD還提供了一種特殊的選擇方式：圍欄F。

圍欄（F）:

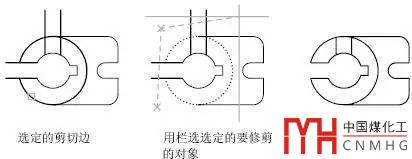

圍欄（F）就是可以拉一條線，與此線交叉的部分都被修剪，如下圖所示。

對于上面的例圖，框選兩次也可以，框選可能比輸入F參數，然后再這么拉一條折線操作更簡單。

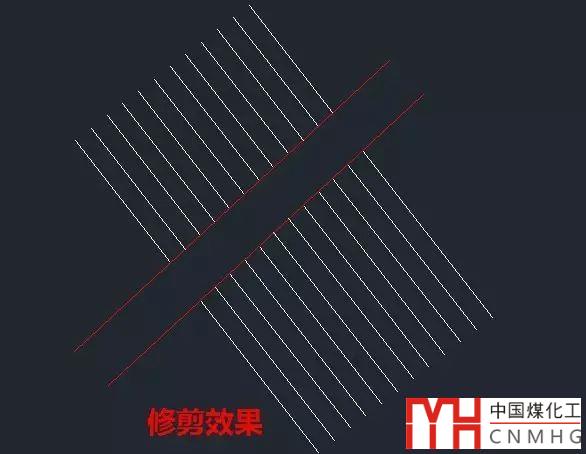

如果要修剪兩條相隔比較近的線中間的圖形，尤其邊界線傾斜的時候，如下圖中要修剪兩條紅線之間的白線，用F就方便了，輸入F后，拉一條斜線，就中間的線全部修剪掉了。

三、邊緣和投影模式

除了選擇的技巧外，修剪和延伸還提供了一些選項，例如選擇邊緣模式和投影模式。

邊（E）

即使選擇的剪切邊界邊與修剪對象不相交，但延長線能相交，也可以進行修剪，如下圖所示。

如果要用圖中紅色豎線去修剪斜線，在選擇完修剪邊界后，當命令行提示：

選擇要修剪的對象，或按住 Shift 鍵選擇要延伸的對象，或

[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:

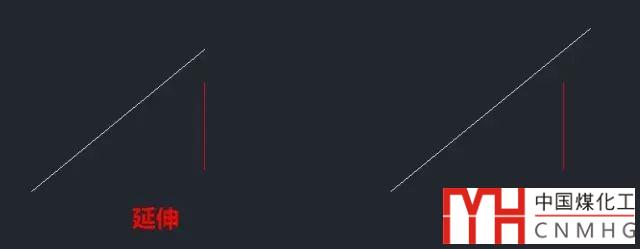

此時輸入E，就可以將邊緣模式設置為延伸或不延伸，只要設置為延伸，就可以用修剪邊界的延長線去修剪，如果設置不延伸，就無法修剪了，如下圖所示。

投影（P）

至于投影模式，一般很少有人用到，主要是當兩條線不相交，但在視圖或其他投影中相交的情況下，可以利用投影來進行修剪。

比如一條線在XY平面上，另一條線不再XY平面上，有Z坐標，在俯視圖中看起來兩條線是相交的，實際上兩條線根本就不相交，這種情況下，如果選擇“無投影”，將無法修剪，如果選擇“視圖”投影，則可以修剪(高版本CAD默認用UCS投影修剪，所以默認是可以修剪的)

什么是CAD中的UCS(用戶坐標系)？UCS的基本應用有哪些？

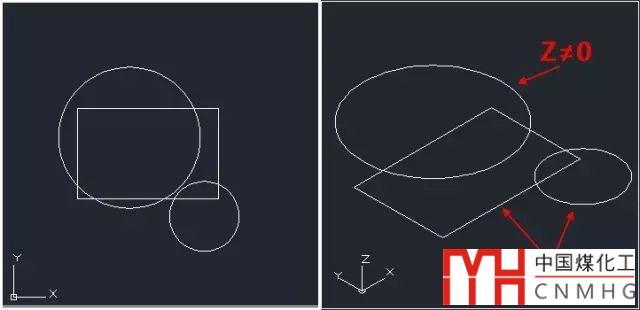

為了說明不同投影方式的效果，我們通過一張簡單的例圖來看一下效果。為了讓大家看得清楚，設置了兩個視口，一個是俯視圖，一個是軸測視圖，我們將用矩形修剪兩個圓，通過看兩個視圖能清楚看到修剪后的狀態。

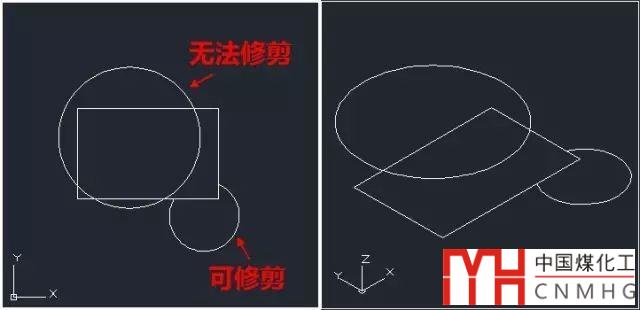

無

指定無投影。只能修剪在同一平面上且相交的圓。

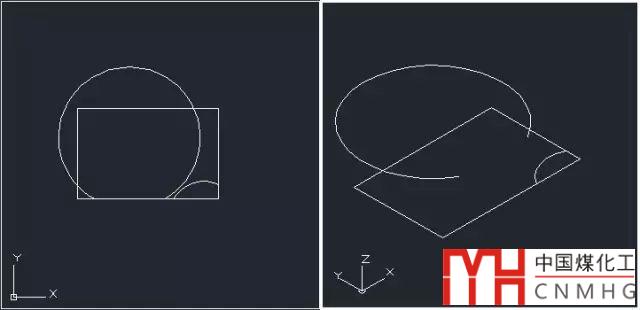

UCS

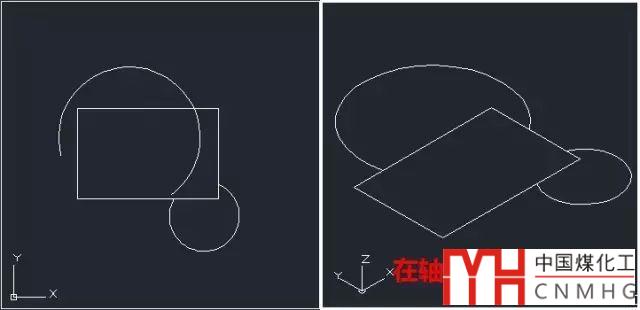

按照當前的UCS坐標系進行投影修剪，兩個圓都可以被矩形修剪，修剪位置是UCS坐標系的俯視圖看到的相交位置。

視圖

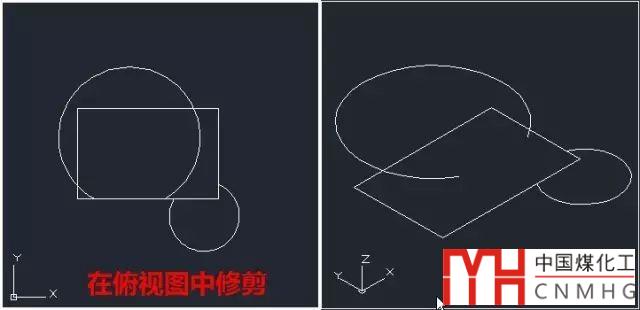

但按當前視圖方向的投影時。將按照視圖中看到的交點進行修剪，兩個視圖雖然坐標系相同，但修剪效果不一樣，如下圖所示。

四、刪除和放棄

刪除：刪除選定的對象。輸入R選項提供了一種用來刪除不需要的對象的簡便方法，而無需退出 TRIM 命令。

選擇要刪除的對象或 <退出>: 使用對象選擇方法并按 ENTER 鍵返回到上一個提示

放棄：輸入U可撤消由修剪或延伸命令所做的最近一次修改。

五、修剪和延伸帶寬度的多段線

如果修剪或延伸錐形的二維多段線線段，修剪處將保留當前的寬度，如果是延伸，線的寬度將按原來的變化趨勢將原來的錐形延長到新端點。當然如果延伸到端點處時端點是負值，則末端寬度被強制為 0。

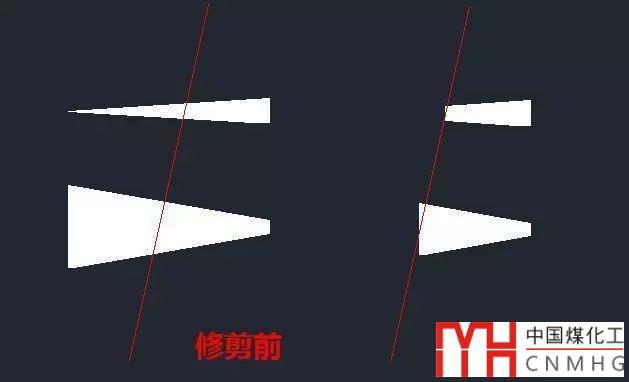

修剪和延伸都是以多段線的中心線為基準的，也就是按沒有寬度的狀態的相交點進行修剪，端點始終是和多段線垂直的，當寬度比較大時，而修剪邊界又與多段線不垂直時，會看到多段線的端點會部分延伸出剪切邊，如下圖所示。

六、按SHIFT鍵可以切換修剪和延伸

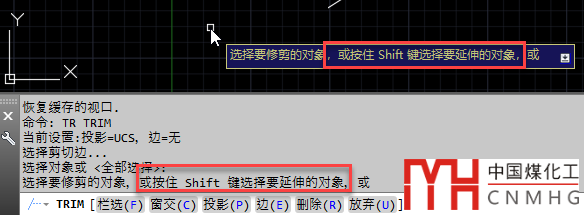

文章的題目是修剪和延伸的使用技巧，但上面將的都是修剪，其實修剪和延伸是兩個關聯的命令，在使用修剪的時候，如果按住SHIFT鍵，就可以進行延伸，反過來也一樣，延伸的時候按住SHIFT鍵就可以修剪。當我們的圖形既需要修剪又需要延伸的時候，只要執行一個命令就可以了，不用退出后再執行另一個命令。這一點在命令行或動態輸入都有明確的提示，不知道大家注意沒有，如下圖所示。

七、利用圓角和倒角命令進行修剪和延伸

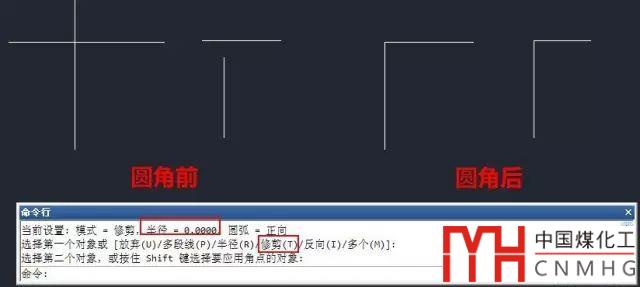

當我們需要兩條相交或不相連通過修剪和延伸連接到一起時，可以不必用修剪和延伸的命令，可以用圓角來完成，因為圓角和倒角提供了修剪的選項，并且默認是修剪掉多余部分的。

以上這些技巧不知道你了解多少，這些技巧適用于AUTOCAD、浩辰CAD及相似的CAD軟件。
