之前寫過關于對齊AL的文章，但今天看了相關的幫助和一些文章后，發現我之前對這個功能的了解并不全面，有些描述不太正確，可能會誤導一些初學者，有必要重新整理一下。

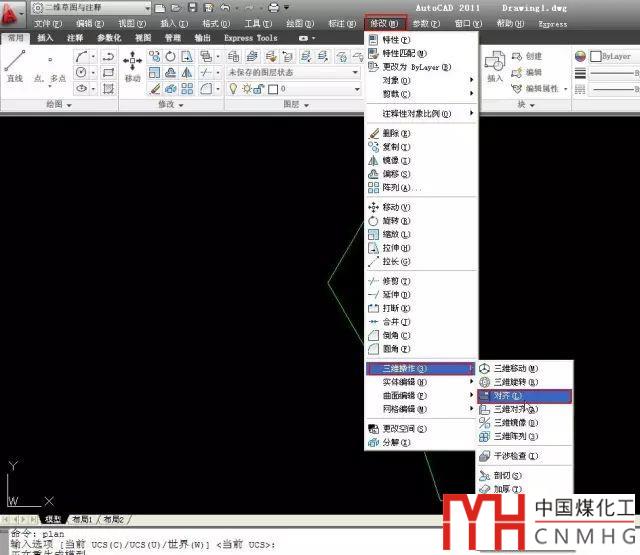

對齊命令在下拉菜單中隱藏的比較深，在修改菜單的三維操作下，如下圖所示。

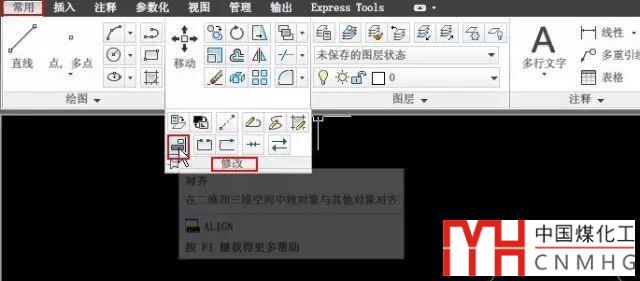

在高版本的RIBBON界面的命令面板中，也隱藏在修改命令面板的滑出式面板中，如下圖所示。

從菜單或命令面板都不如直接輸入快捷鍵方便。對齊的命令是ALIGN，快捷鍵是AL。

CAD對齊命令并不是簡單左對齊、右對齊，而是通過在圖形上指定一對、兩對或三對源點和定義點以移動、旋轉或縮放選定的對象，從而將它們與其他對象上的點對齊。

對齊命令就是通過將指定的點的對應關系來移動、旋轉或縮放圖形，原點和目標點可以選擇一個、兩個或三個，選擇不同的點數會有不同的對齊效果。

一、對齊的基本操作：

1、輸入AL命令后回車。

2、根據提示選擇一個或多個要對齊的對象后回車（也可以再執行對齊命令前先選擇對象）

3、根據提示輸入或在圖面上指定源和目標點，指定點的數量會決定對齊的結果，而且選項會不相同。

---提示：下面是廣告，不是本文圖片！---

二、只選擇一對原點和目標點，等同于移動

當只選擇一對源點和目標點時，選定對象將在二維或三維空間從源點 (1) 移動到目標點 (2)。

因?yàn)檫@種方式跟移動沒有什么區別，這么用的人會比較少。

三、選擇兩對源點和目標點，圖形被移動、旋轉，還可選擇是否縮放

對齊并縮放的效果如下圖所示。

第一對源點和目標點定義對齊的基點 (1,2)。第二對點定義旋轉的角度 (3,4)。

在輸入了第二對點后回車確認，命令行會提示是否要縮放對象。

如果輸入Y并回車，將以第一目標點和第二目標點 (2,4) 之間的距離作為縮放對象的參考長度，如上圖所示。

如果提示縮放的時候輸入N回車，圖形就只會移動并旋轉，如下圖所示。

只有使用兩對點對齊對象時才能使用縮放。

注：如果使用兩個源點和目標點在非垂直的工作平面上執行三維對齊操作，將產生不可預料的結果。

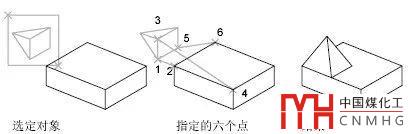

四、選擇三對源點和目標點時，選定對象可在三維空間移動和旋轉，使之與其他對象對齊

選定對象從源點 (1) 移到目標點 (2)。

旋轉選定對象（1 和 3），使之與目標對象（2 和 4）對齊。

然后再次旋轉選定對象（3 和 5），使之與目標對象（4 和 6）對齊。

之前的文章中有一些關于對齊AL的操作實例，如果感興趣的話可以去看看。

CAD中如何讓兩個圖形對齊？對齊ALIGN命令怎么用？

關于CAD幫助

上面的一些截圖就是從AUTOCAD幫助直接拿過來的，其實CAD幫助是最全的學習資料，遇到常規問題在幫助里通常可以找到答案。

由于CAD高版本的幫助默認需要在線訪問，不怎么方便，雖說可以下載離線幫助，但下載安裝的人也不多。大多數人平時也沒有看幫助的習慣，我也是遇到問題才看一看。

CAD自帶的幫助是最全的學習資料，所有的命令和變量都可以查得到，而且還有用戶手冊，開發幫助，如果遇到問題，不妨按下F1，去找找相關的幫助。
