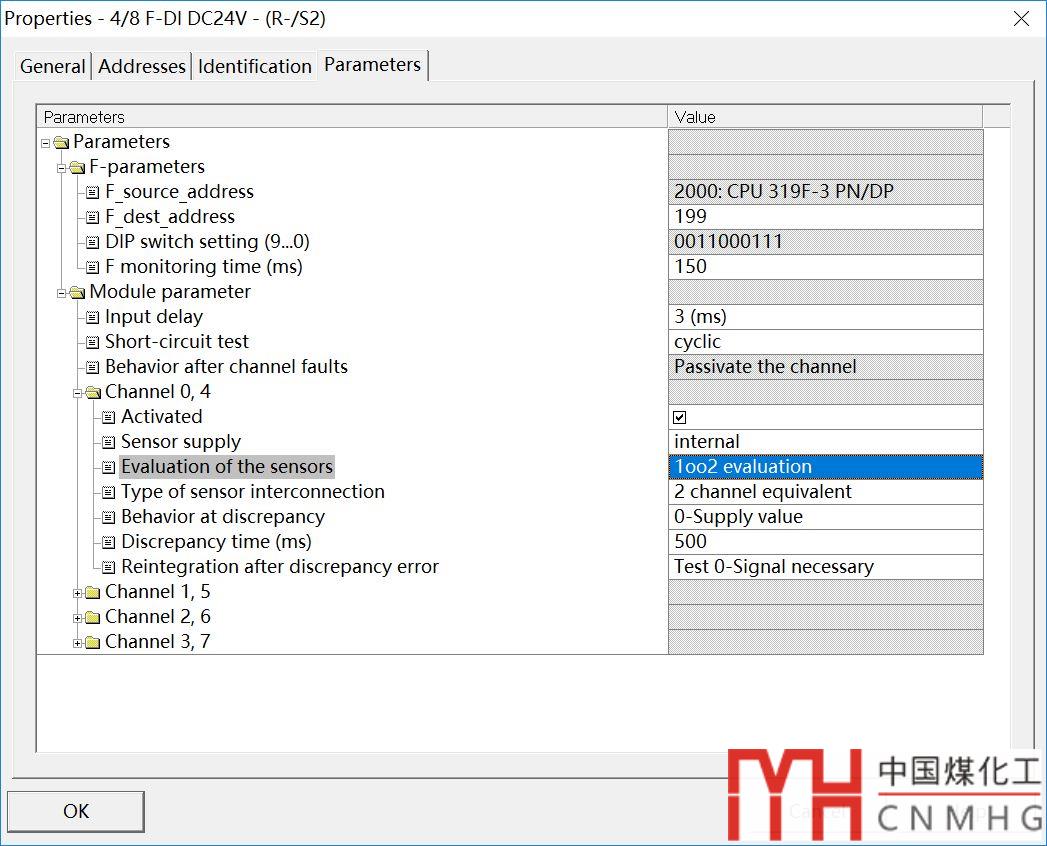

在設計故障安全等級或者配置故障安全模塊的時候，有時候會遇到1oo1評估（1oo1 evaluation）或者1oo2評估（1oo2 evaluation）。比如下面這張圖是西門子ET200S的4/8 F-DI模塊的參數，里面就有關于傳感器評估的選擇，可選項包括：1oo1 evaluation和1oo2 evaluation：

那么，1oo1或者1oo2代表什么意思呢？今天我們就來聊聊這個話題。

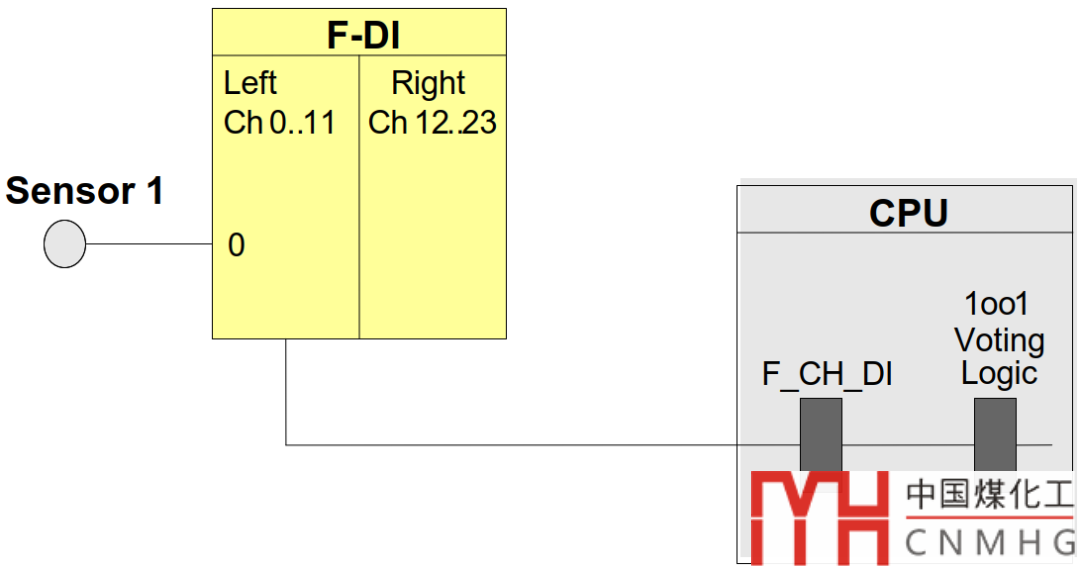

1oo1名稱中的“oo”是“out of”的縮寫，1oo1即“1 out of 1”，也就是一對一的意思。它是指將1個傳感器，或者開關的一對觸點，連接到安全模塊的一個通道里，并且內部程序也只使用該單通道進行運算的設計方案。比如下面這張圖：

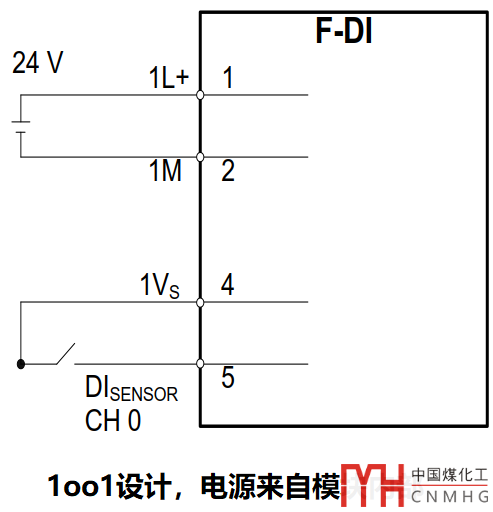

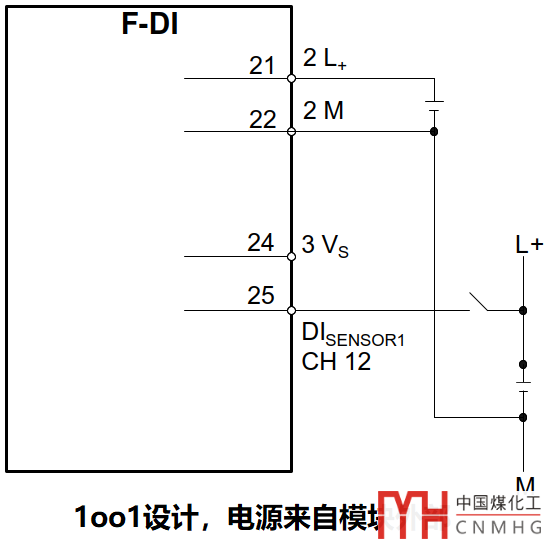

1oo1的設計方案中，傳感器的電源可以來自模塊內部或者外部，如下圖：

1oo1的設計方案最高能達到SIL2的安全等級。

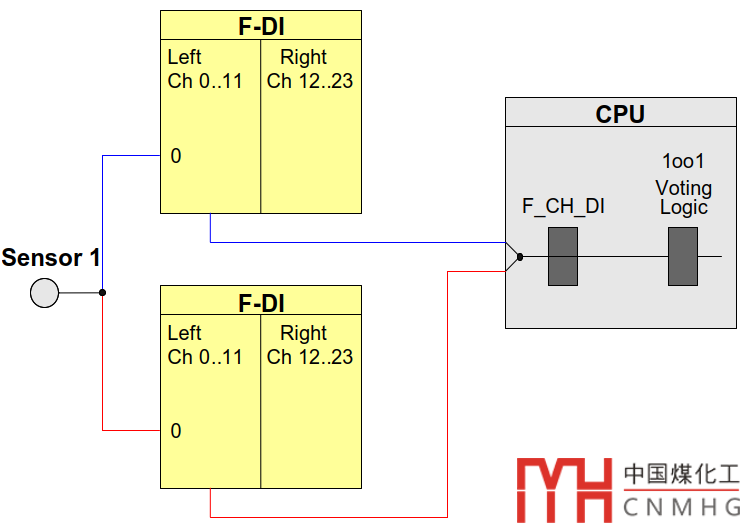

在1oo1的基礎上，可以設計冗余方案，即2oo2，原理如下圖：

2oo2使用一個傳感或者一對觸點連接到兩個不同的安全輸入模塊上，最后送入到CPU內部的同一個通道。這種設計方案能達到最高SIL2的安全等級。

1oo2有兩種實現方案。

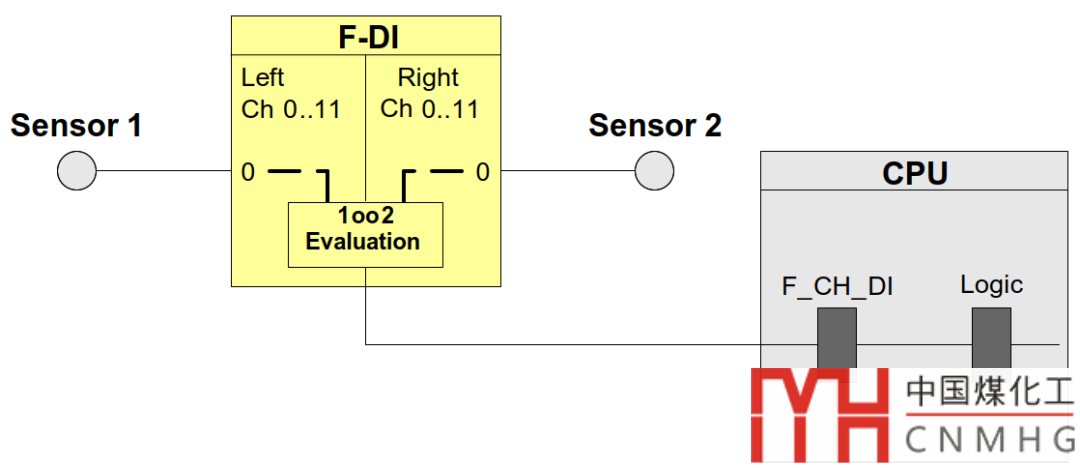

第一種使用兩個傳感器或者兩對觸點連接到安全模塊的左右輸入通道，在安全模塊的內部實現評估，然后送到CPU內部的一個通道里，如下圖：

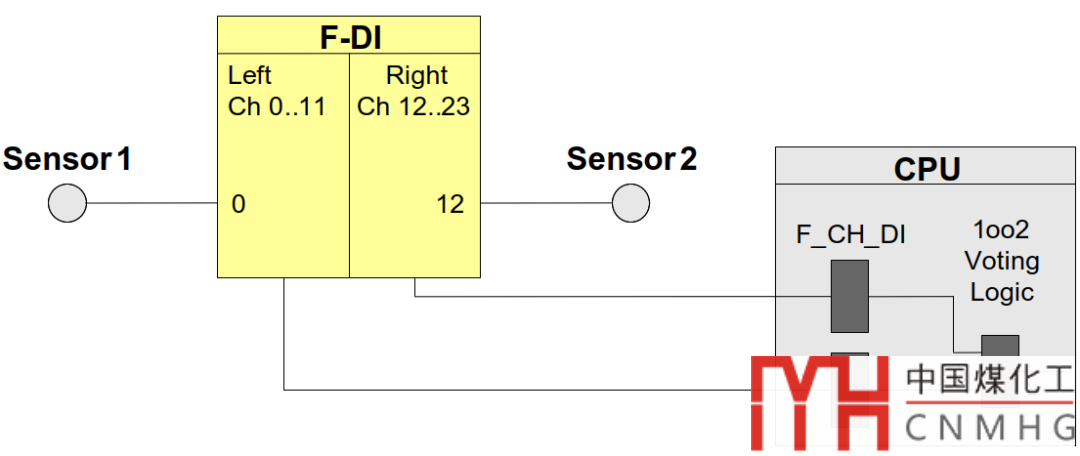

第二種使用兩個傳感器連接到安全模塊的左右輸入通道，但不在安全模塊內部進行評估，而是分別送到CPU內部的兩個通道，在CPU內部進行安全評估。如下圖所示：

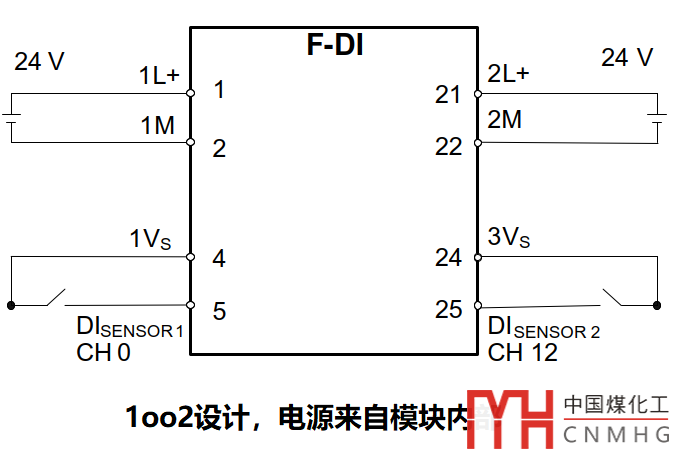

1oo2設計中，傳感器電源來自模塊內部的接線原理圖如下：

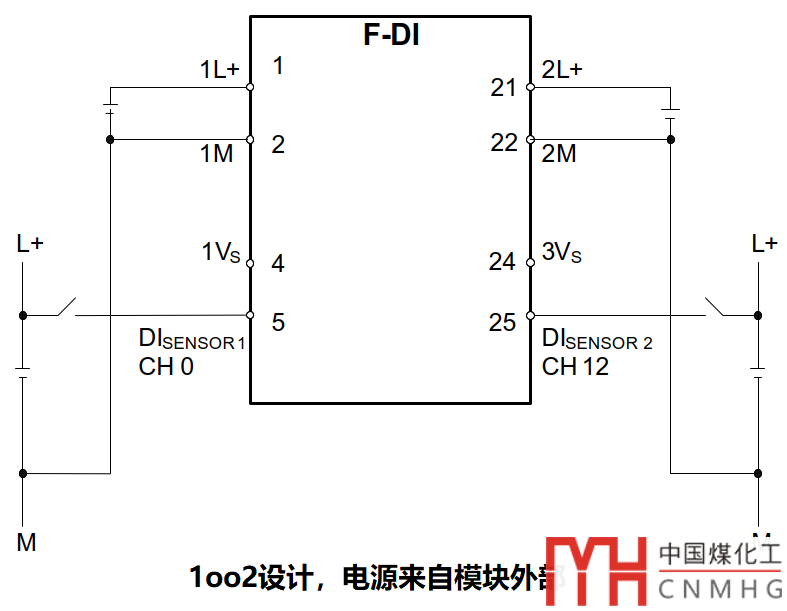

1oo2設計中，傳感器電源來自模塊外部的接線原理圖如下：

1oo2設計方案最高能達到SIL3的安全等級。

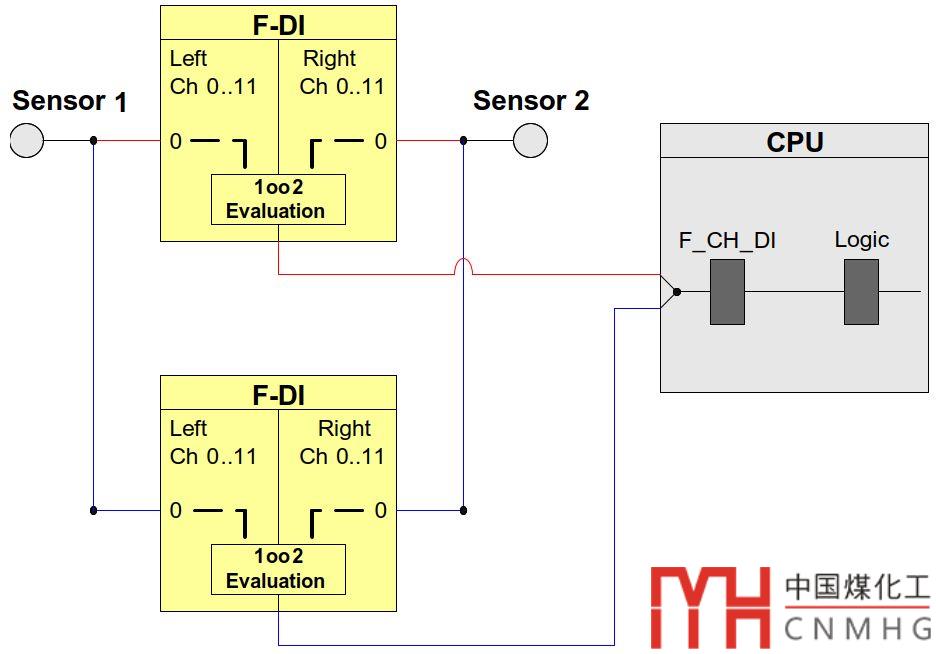

1oo2也可以通過再增加一個安全模塊實現冗余的2oo2方案，如下圖：

好了，關于故障安全的1oo1、1oo2評估設計就先介紹到這里。如果你喜歡這篇文章，可以去官網下載本文PDF版本。
