前天，有不少網友提問，帶誤差棒的3D錐形圖怎么繪制。

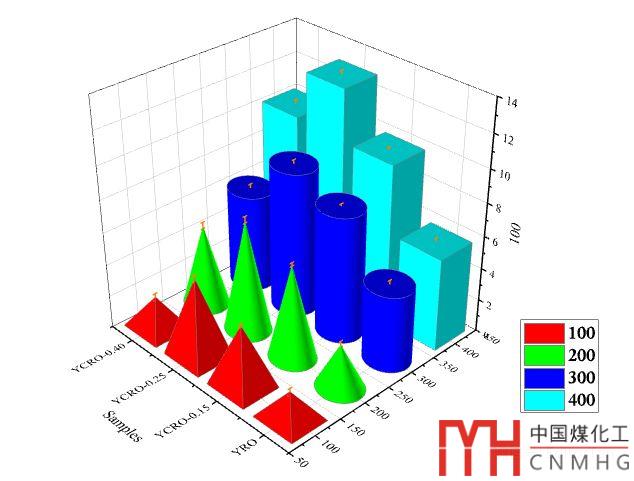

這是上一篇文章末尾展示的一張圖。

原文：Origin神教程：柱狀圖還是2D的嗎？也沒有誤差棒？

這張圖實屬于譚編的靈感之作，當時并沒有在意它的特別之處。一些網友看中這張圖，并建議譚編為大家出一個教程。細細審視，上圖還是有許多亮點。

亮點1：錐形代替?zhèn)鹘y(tǒng)的3D柱條圖。

亮點2：錐部可以顯示出±誤差條。

下面演示具體的步驟。

第一步：準備好數據表，其數據結構為

XY1ErY1,Y2ErY2,Y3ErY3,Y4ErY4。

按住Ctrl，點擊表頭，選中EY1Y2Y3Y4，然后點擊下方工具欄中的“3D條狀圖”，即可得到普通的3D柱狀圖。

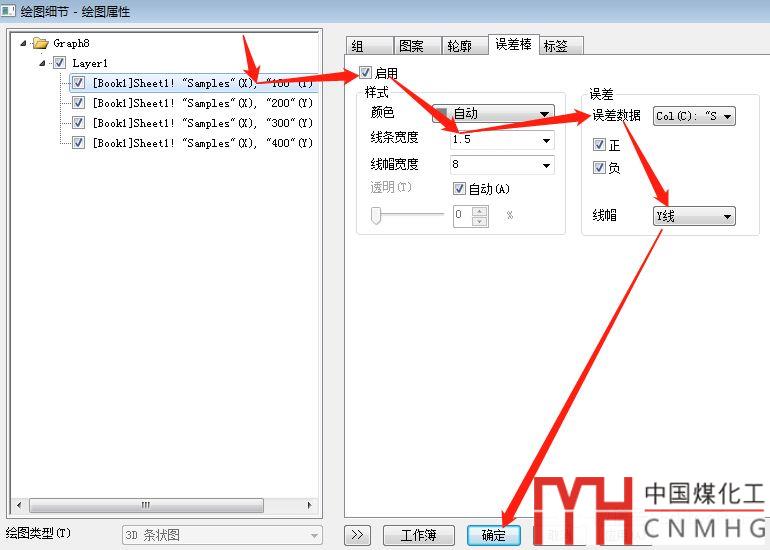

第二步：誤差棒。首先雙擊柱狀圖，在打開的對話框（下圖所示）中，點擊“組”改為“獨立”，然后按照下圖所示的步驟修改。

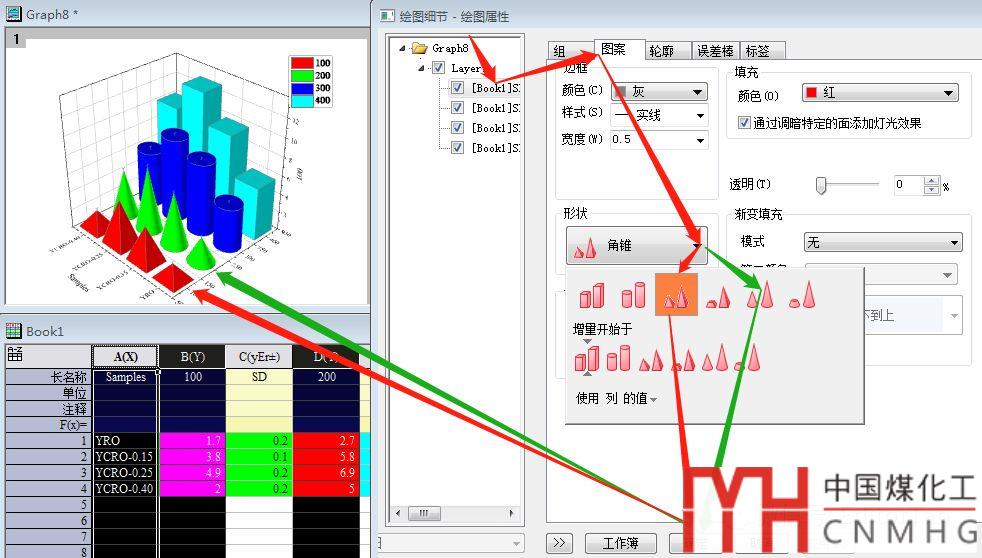

第三步：修改錐形圖。雙擊柱狀圖，在打開的對話框（下圖所示）中，首先選中左側的第一項（即第一條數據），再點“圖案”選項頁，在“形狀”下拉菜單中選擇錐形等各種想要的形狀，最后按“確定”。

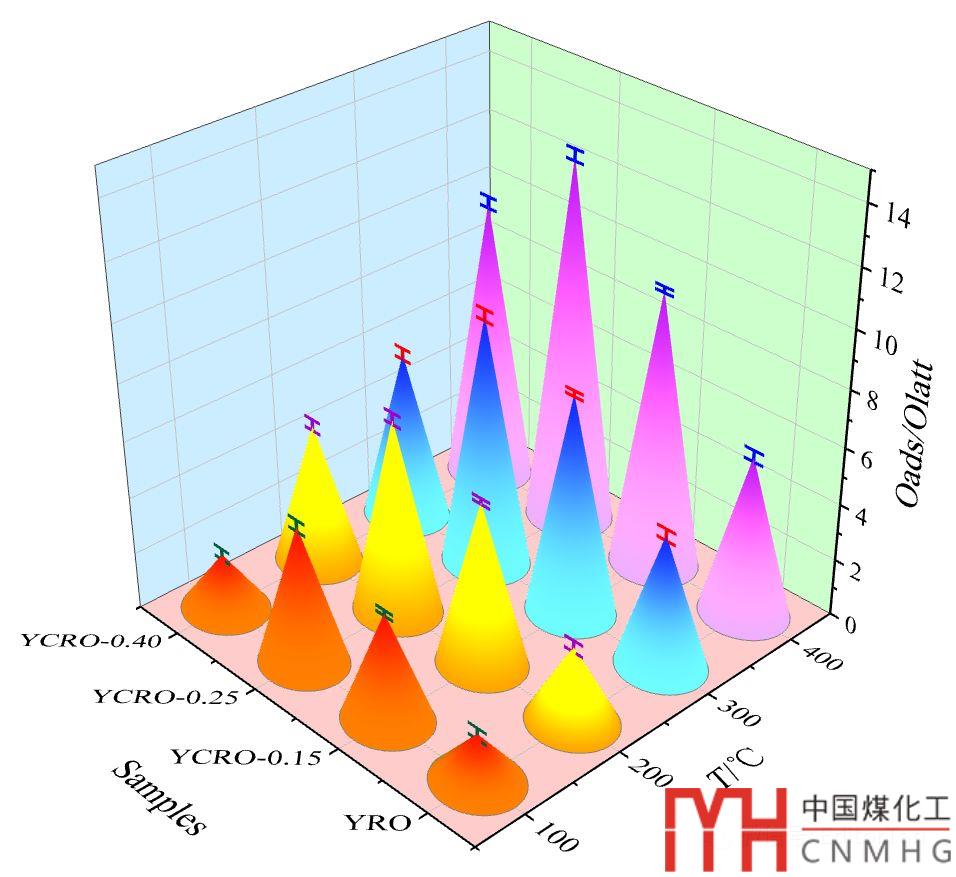

最終得到下圖的效果。

注意誤差棒顏色和大小需要根據柱子的顏色選擇對比色，同時需要修改帽子的長短，直到滿意為止。

譚編認為，3D柱狀圖，如果帶誤差棒的話，誤差棒±帽子，只有上帽子可見，下帽子被掩埋在圓柱或方柱里面，因此，3D錐形誤差圖避免了這一缺點。3D錐形圖在科技論文中倒是很少見的，在你的論文中使用錐形誤差圖，會不會讓人眼前一亮呢。

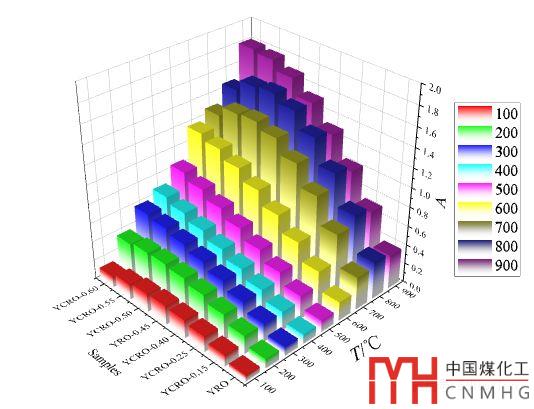

不過，對于柱子數量大的情況下，方柱的效果還是好一點，畢竟方柱的頂平面都是與3D坐標系一致，方便直觀地區分高低肥瘦。例如下圖的效果。
