網上看到有人問這樣一個問題：倒角2X45時，點倒角圖標，輸入兩個距離2，然后就完成了，那個45度數據根本沒用上，怎么用，如果是2X60倒角又該怎么做？
不少CAD初學者是參照教程或視頻來學習的這些CAD繪圖和修改命令，平時并不太注意命令行中提示，因此沒有注意倒角本身就提供了角度參數。
這里不妨將倒角的各項參數簡單給大家介紹一下，執行倒角命令（CHA）后，我們注意看命令行提示，如下：
命令:_chamfer
(“修剪”模式) 當前倒角距離 1 = 0.0000，距離 2 = 0.0000
選擇第一條直線或[放棄(U)/多段線(P)/距離(D)/角度(A)/修剪(T)/方式(E)/多個(M)]:
首先第一行提示我們現在倒角的模式是“修剪”，默認的倒角距離1和2是0。第二行是提示可進行的操作和可設置的參數，也就是說我們可以用默認設置，然后直接選擇第一條直線和第二條直線進行倒角，也可以輸入后面的參數來修改相關設置。

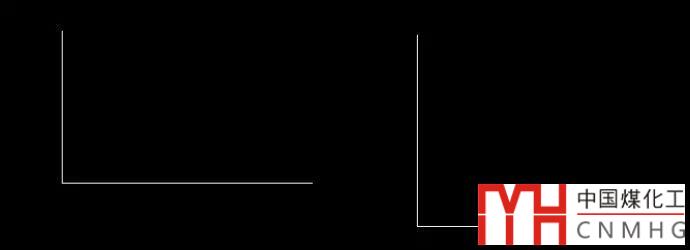

默認狀態倒角距離為0時，我們可以用來快速修剪和延伸兩條線，讓他們相連，如下圖所示。

倒角前

倒角后
設置倒角距離
如果已知條件是倒角兩邊縮進的距離，就輸入D（距離）參數，然后分別輸入距離1和距離2,然后在拾取兩條直線進行倒角。

設置倒角角度

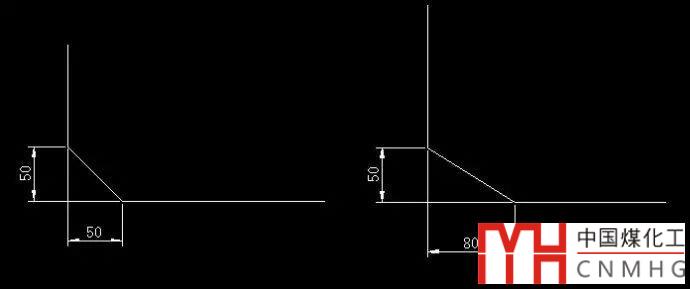

如果已知提交是距離乘角度，如問題中提到的2X60，就需要輸入A（角度）參數，回車，然后根據提示輸入距離和角度，選擇的第一條線是縮進距離為設定距離值的線，如下圖所示。

另外幾個參數也簡單給大家介紹一下，大家如果有興趣可以自己繼續去研究一下：
多段線(P)：設置好參數后，可以直接選擇一條多段線，多段線每個角點都按順序依次生成倒角，如果線段長度短于設置的距離則不生成倒角。
修剪（T）：默認為修剪模式，就是將原來的直線超出倒角的部分修剪掉，如果設置為不修剪，則生成倒角的同時原有的線保留不變。
多個(M)：可以用相同設置依次選擇多組線來生成倒角。
方式(E)：設置按距離或角度來設置倒角，保留此選項估計是為了和舊版本兼容，保證一些舊版的程序能正常運行，在新版可直接設置距離或角度參數，沒有必要多一步操作了。

這些基礎的繪圖和修改命令用起來都比較簡單，大家應該想到類似2X60倒角這種較普遍的需求CAD命令肯定是可以滿足的，因此遇到類似的問題時先看看命令行的參數，一般很容易就可以找到答案。對于一些常用的繪圖和修改命令，不妨每個參數都試一下，對于大家快速熟悉和掌握CAD非常有幫助。

倒角和圓角是兩個非常特殊的命令，不僅可以處理二維模型，還可以處理三維模型，如果感興趣，也可以創建一個簡單的三維方體試一下。

以上技巧適用于AUTOCAD及浩辰CAD等類似的軟件。
