之前介紹過，當圖紙中圖形相互遮擋的時候，我們就需要設置圖形的順序，讓一些文字、標注及必須顯示的圖形前置，而將填充等后置等等。

每日一貼——CAD圖形被遮擋怎么辦？

每日一貼——要遮擋或只顯示整體圖形一部分怎么辦？

如果希望重疊部分也能顯示怎么辦？

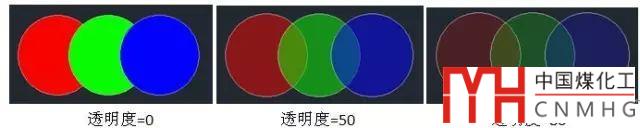

在CAD高版本中，提供了對象透明度的設置，在圖形相符遮擋時，可以設置對象的透明度，前后的圖形都可以同時顯示，如下圖所示。

透明度被作為CAD圖形的一種新的屬性，可以單獨設置對象的透明度，也可以通過圖層來設置透明度，由于透明度通常用于填充，因此在填充對話框中也專門增加了透明度的設置。下面簡單介紹一下透明度的設置方法。

1、設置圖層透明度

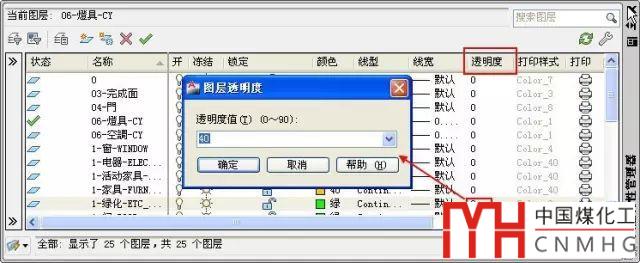

在CAD中打開圖層管理器對話框，可以看到有一列是透明度，單擊圖層后面的透明度值，就會彈出圖層透明度對話框，在其中可以輸入透明度的數值，如下圖所示。

此圖層上透明度參數為隨層（Bylayer）的對象將使用圖層的透明度。

--提示：下面是廣告，不是本文圖片--

2、設置對象透明度
如果不需要給整個圖層上所有圖形設置透明度，可以單獨選擇圖形設置某個對象的透明度。

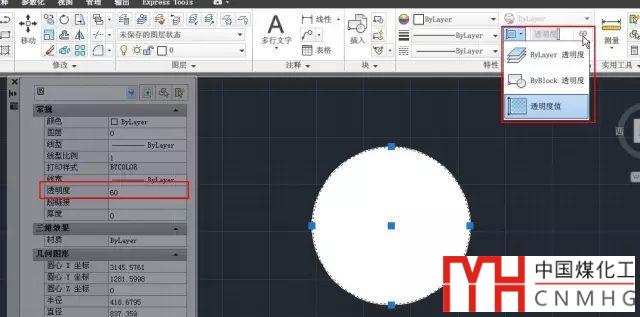

選中對象后，可以在命令面板的“默認”選項卡的“特性”面板中利用透明度控件，或在特性面板（CTRL+1）中設置透明度，如下圖所示。

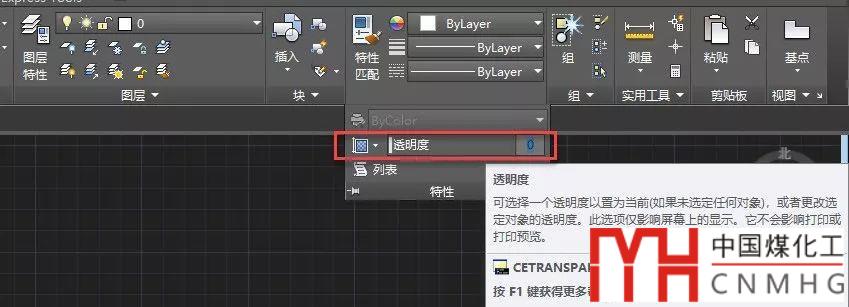

不同版本透明度控件的位置不一樣，有些版本直接在特性面板中顯示，有些則隱藏在特性面板的滑出式中，2018版就是如此，如下圖所示。

如果使用經典界面，可以通過“格式”菜單或在打開的特性面板（CTRL+1）中設置透明度

3、設置填充對象透明度

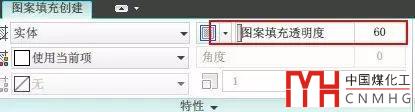

實體填充或漸變色填充是最容易與其他圖形之間相互遮擋，透明度在填充對象上用得比較多，所以在填充對話框或填充面板中提供了透明度設置，在創建填充時可以直接設置透明度，如下圖所示。

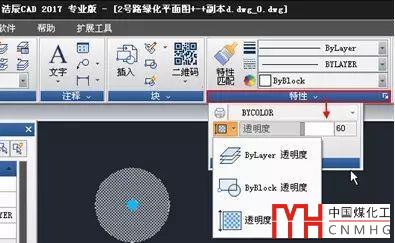

國產的浩辰CAD在 2017版也增加了透明度，只是在界面位置有所不同，如填充仍使用的是對話框，在命令面板中的位置不如AUTOCAD那么明顯，如下圖所示。

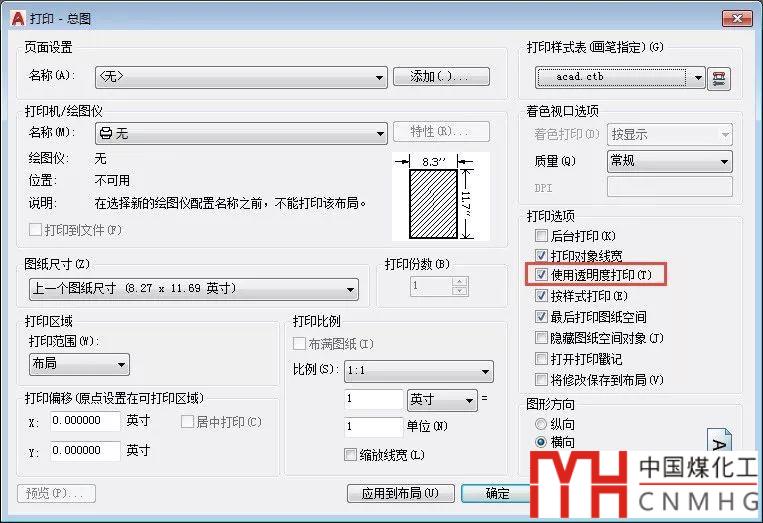

4、透明度打印

不僅圖形在圖形窗口中可以設置透明度的顯示效果，打印時候也可以支持透明度。

以上技巧適用于AUTOCAD和浩辰CAD等支持透明度的版本。
