中美歐五大標準對比之余高
幾個月前發過中美歐五大標準對比之錯邊量，今天再發個設計和制造都要有所了解的余高。僅是標準最基本的規定，實際上疲勞設備基本都是要求打磨的。由于不清楚是否會有錯亂，發了可復制版也發了截圖版。
本文匯總的五大標準是指GB/T 150《壓力容器》，JB 4732《鋼制壓力容器-分析設計標準》，ASME Ⅷ-1《壓力容器建造規則》，ASME Ⅷ-2《壓力容器另一建造規則》，EN13445《非受火壓力容器》。
匯總的版本以目前在執行的最新版，JB 4732未考慮目前的征求意見稿。
ASME Ⅷ-1和ASME Ⅷ-2由于編委等的不同，相同的英制尺寸對應的公制尺寸不同。如2"ASME Ⅷ-1對應的公制為51mm，ASME Ⅷ-2對應的是50mm。我遵從原標準并未做改動，列表中的厚度單位為mm。
EN13445中對焊接接頭的余高沒有明確的要求，這個可能是和歐洲一般都打磨有關吧，具體不太清楚。由于EN13445沒有余高的要求。所以表格中只列了GB/T 150，JB4732，ASME Ⅷ-1和ASME Ⅷ-2的余高要求
|
GB/T 150-2011 |
ASMEⅧ-1-2017 |
JB4732-2005確認 |
ASMEⅧ-2-2017 |
||
|
Cr-Mo和高強鋼： |
縱 環 |
Cr-Mo和高強鋼： |
縱 環 |
||
|
雙面坡口： |
e1<2.4 |
0.8 2.5 |
雙面： |
e1<2.5 |
0.8 2.5 |
|
min(3,10%t(坡口)) |
2.4≤e1≤4.8 |
1.5 3 |
min(3,max(10%t(坡口),1.5) |
2.5≤e1≤5 |
1.5 2.5 |
|
單面：背面max1.5 |
4.8<e1≤13 |
2.5 4 |
單面：背面max1.5 |
45<e1≤13 |
2.5 3 |
|
單面：正面 |
13<e1≤25 |
2.5 5 |
單面：正面 |
13<e1≤25 |
2.5 4.0 |
|
min(3,10%t(坡口)) |
25<e1≤51 |
3 6 |
min(3,max(10%t,1.5) |
25<e1≤50 |
3 4.0 |
|
其它鋼材： |
51<e1≤76 |
4 6 |
其它鋼材： |
50<e1≤76 |
4.0 4.0 |
|
雙面 |
76<e1≤102 |
5.5 6 |
雙面 |
76<e1≤100 |
5.5 5.5 |
|
min(4,15%t(坡口)) |
102<e1≤127 |
6 6 |
min(4,max(10%t(坡口),1.5) |
100<e1≤125 |
6 6 |
|
單面：背面max1.5 |
127<e1 |
8 8 |
單面：背面max1.5 |
125<e1 |
8 8 |
|
單面：正面 |
單面：正面 |
||||
|
min(4,15%t(坡口)) |
min(4,max(10%t,1.5) |
||||

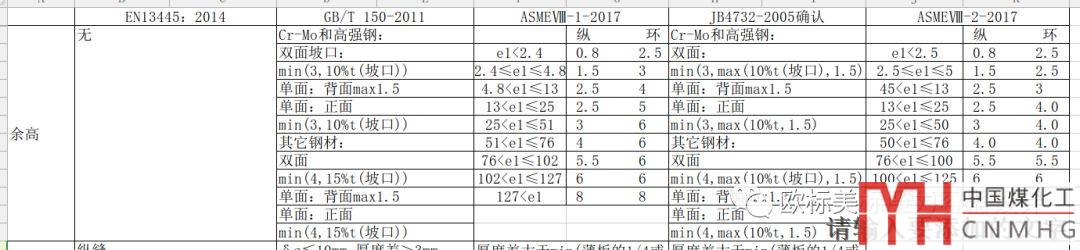

EXCEL截圖版余高
