這兩天都有人在群里問關于選擇對象顯示效果相關的問題，例如：請問下CAD高版本框選 之后線條顏色很朦朧，線條變粗，怎么取消？

估計是剛從低版本轉到高版本，對選擇對象的這種光暈亮線的顯示效果不適應。不過，高版本的這種顯示效果確實會影響圖形查看，一些文字或細節看來不太清楚。下面就給講一下選擇及選擇預覽相關顯示效果的設置方法。

一、設置選擇對象的光暈顏色

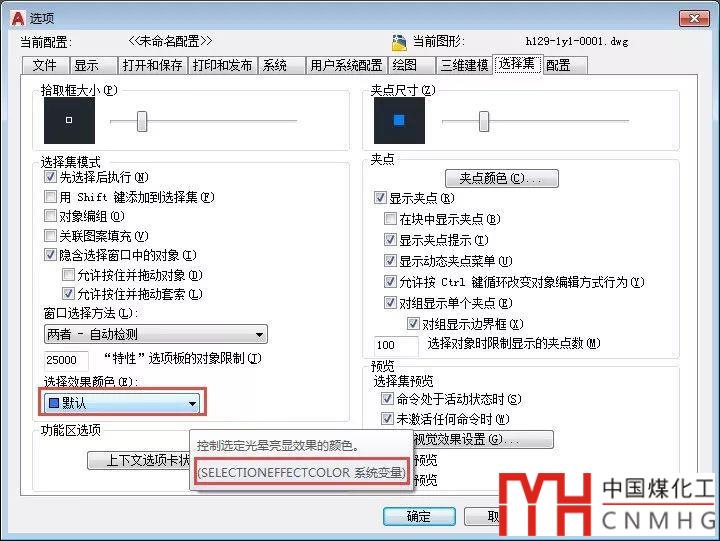

默認狀態下高版本顯示圖形會顯示藍色加粗的效果，選擇效果的顏色在選項OP對話框是可以設置的，在“選擇集”選項卡中，如下圖所示。

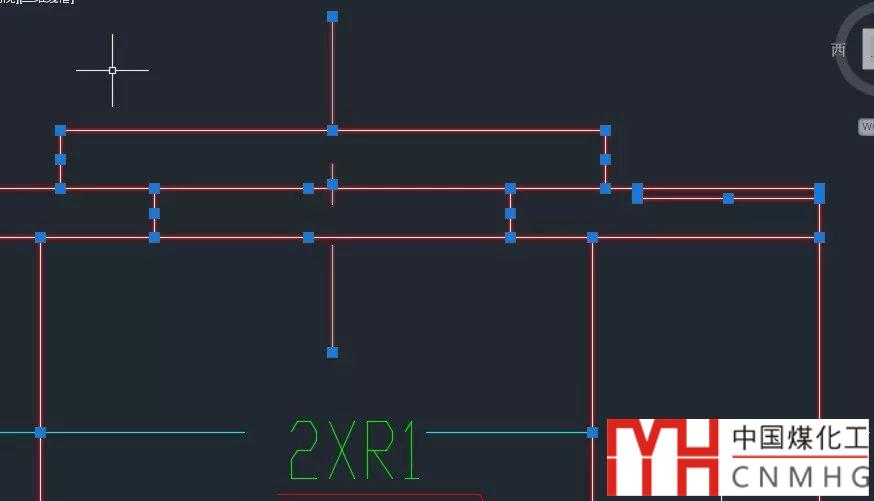

我們可以改個顏色試試，如改成紅色會是這樣的效果。

二、取消選擇對象的光暈效果

很多人不喜歡這種光暈效果，覺得低版本直接亮顯看著更清爽，在選項對話框中我沒找到開關光暈效果的設置，只能通過變量來設置。

變量的名字有點長：SELECTIONEFFECT，就是英文Selection Effect（選擇集效果），好在高版本輸入時會有提示，輸入幾個字母就能看到這個變量，然后用光標選一下就好了。

輸入變量名后回車，輸入0，回車，就可以將光暈效果關閉，如下圖所示。

三、選擇的對象不亮顯示怎么回事？

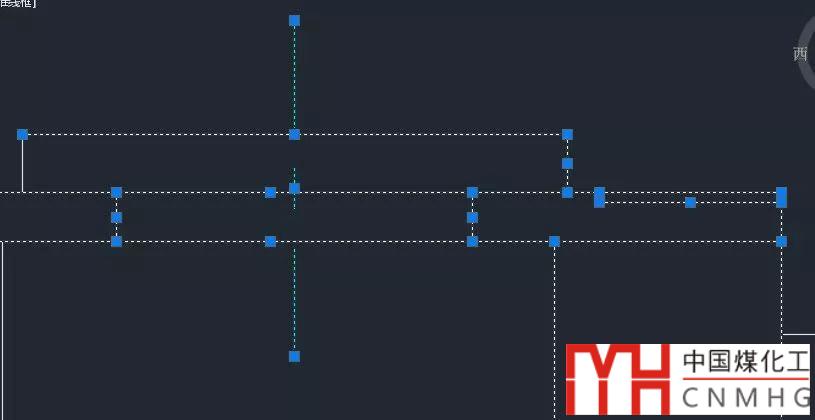

雖然有人不喜歡光暈的效果，但還是希望選擇對象可以亮顯，這樣可以更清楚地看到選中了哪些對象，但有時對象選擇后只顯示夾點，都不亮顯了，如下圖所示。

通過夾點我們也能大致看出哪些對象被選中，但還是不如圖形亮顯看著更清晰，出現這種情況是因?yàn)榱溜@的變量被關閉了。解決辦法如下：

輸入HIGHLIGHT，回車，輸入1，回車，就可以打開亮顯的效果。

為什么CAD選中的對象不亮顯，看起來跟沒選中一樣?

四、選中后不顯示夾點

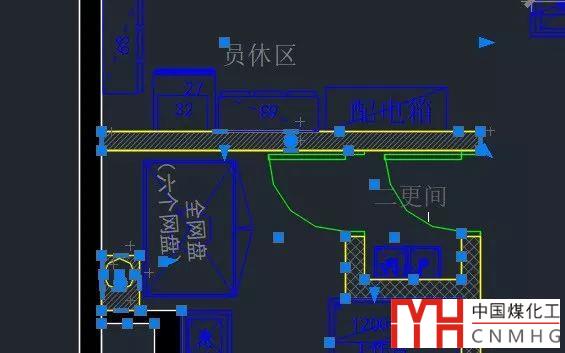

有時候選中對象后不顯示夾點，夾點不顯示要分兩種情況。有時我們選擇的圖形比較少時顯示夾點，選擇對象多的時候不顯示夾點，如下圖所示。

這種狀況是正常的，以為CAD默認就是這么設置的，當選擇對象超過100個的時候就不顯示夾點了。因?yàn)轱@示夾點通常是為了夾點編輯，當我們選擇的對象比較多的時候，通常不會進行夾點編輯，所以顯示夾點就沒有意義了，這個是可以設置的。

如何控制CAD夾點的顯示？為什么有時選擇對象不顯示夾點？

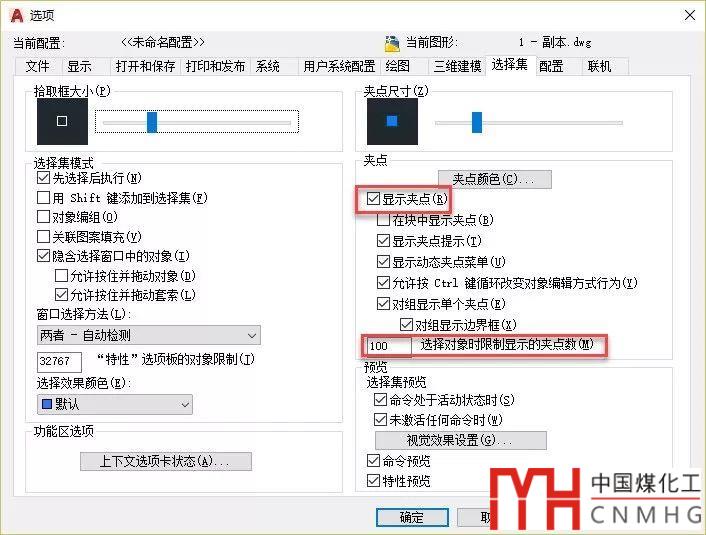

但如果選擇一條直線也不顯示夾點，則是夾點顯示（GRIPS）被關閉了，夾點顯示和夾點數量限制在選項對話框的選擇集選項卡中，如下圖所示。

上面介紹了控制選擇對象顯示效果的相關變量和設置，我們可以根據自己的需要來調整這些設置。CAD高版本當光標移動到圖形上時會有選擇預覽的效果，也可以在選擇集選項卡中設置，這里就不再介紹了。
