緊接ASME Ⅷ-2-2019版和設計相關的主要變化2，今天繼續講主要變化3。主要是第五章，第六章和第七章的變化

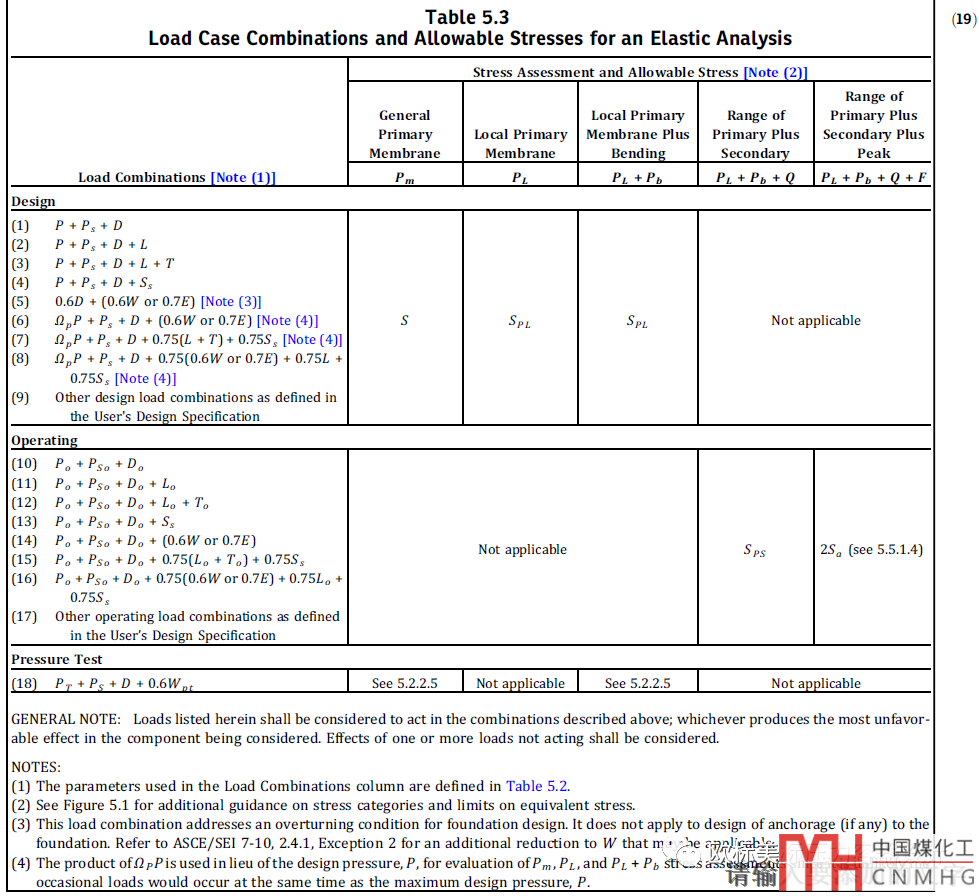

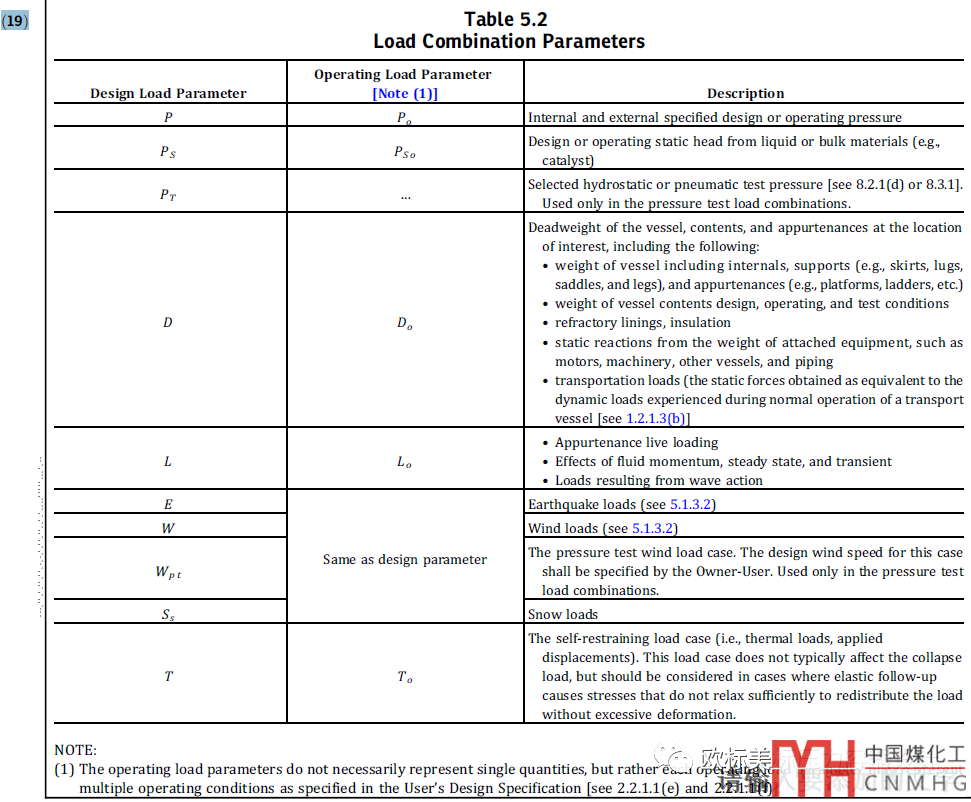

第五章分析設計部分看著帶（19）修改標記很多，但實際改變并不算多。對計算來說算是載荷的完善和評定的圖對應起來。表5.2增加了操作工況的載荷，表5.3也單獨分出了操作工況的載荷。表5.4和表5.5在2017版由于分出了class 1和class 2的設備改變很大，過幾天裝裝x發篇推導各系數的由來的小文章。
第六章的修改實際上都是和ASME Ⅷ-1的修改相同的。只是由于部分修改和設計關系不大。我也不想單獨再開個相同的修改2和設計關系相對較大是表6.11.A，PWHT的注有修改。不截圖了有需求的自己看標準的表格

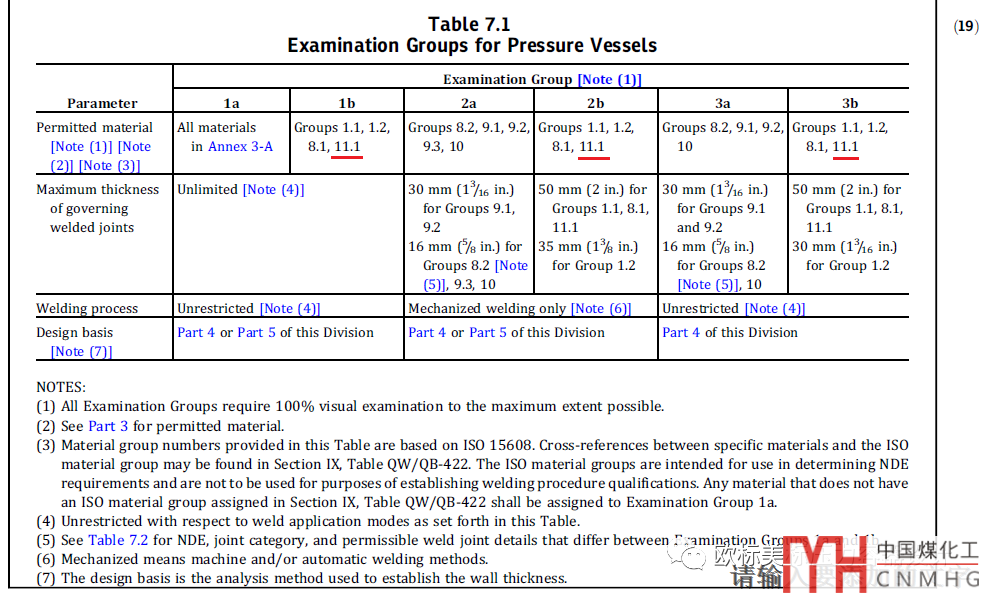

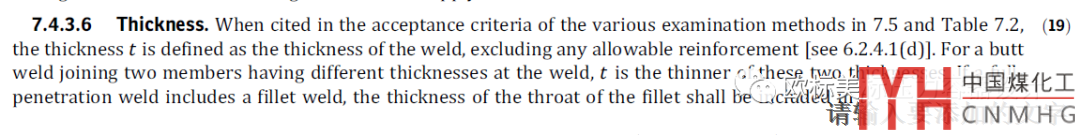

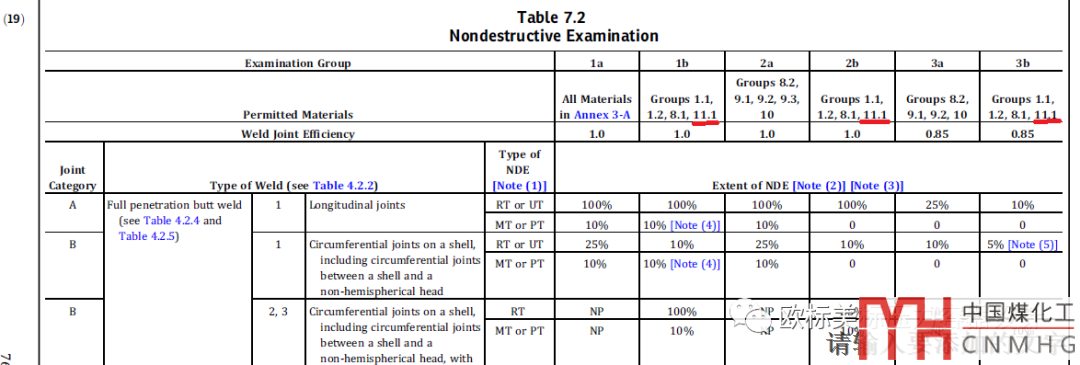

第七章：7.4.3.6增加了厚度t的定義，注意t是焊縫厚度但是不包括允許的焊縫余高。不等厚對接t指較薄件的厚度；帶角焊縫的全焊縫焊縫，角焊縫的喉高包含在厚度t范圍內。還有幾個表格中材料組別的問題了（表7.1和表7.2是抄EN13445的），由于抄EN13445看人家EN13445把11組取消了，ASME就忘記了ISO 15608的材料分組和II卷D篇的那個P-No.和G-No.是不一樣的，結果直接把自家最常用的材料劃錯組別了，2019把11.1組也就是SA-516 70等幾個最常用的材料劃分到常用的b組了，不再是無損檢測等要求更高的a組了。

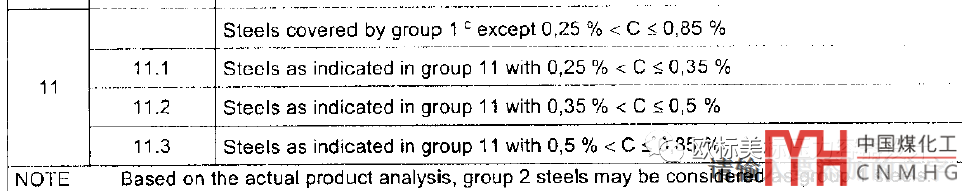

下面是ISO 15608的11組材料的規定，11組可以直接理解成含碳量稍高的1組材料。注意美國壓力容器焊接的也只能用11.1組材料，11,2組是不能用的（含碳量太高）。

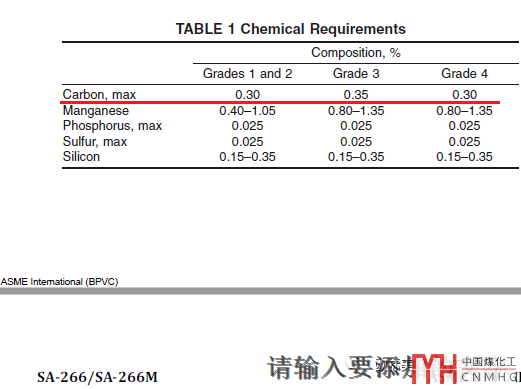

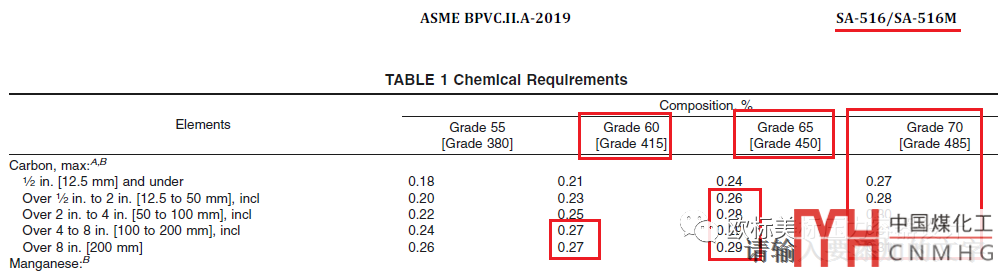

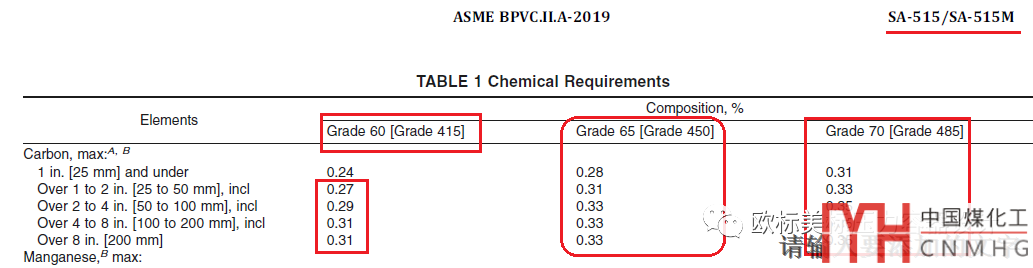

再截幾個最常用的碳鋼材料的含碳量，只有第一個圖片沒帶著標準所以加了個SA-105。其它的SA-266，SA-515（溫度稍高時用的碳鋼材料），SA-516都是帶著標準號的

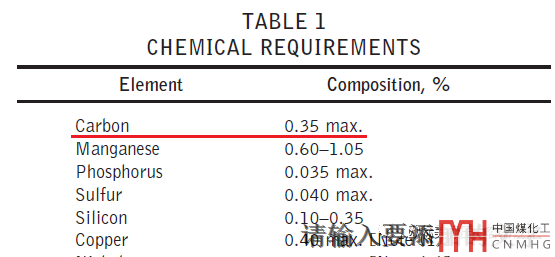

SA-105
今天就先扯這么多吧
