摘要：偏移在CAD設計中使用頻率很高，利用偏移功能，我們可以輕松繪制出諸如同心圓、平行線等一些具有明顯繼承關系的圖形。本教程將以實際設計過程中經常碰到的軸孔零件截面繪制為例，為您介紹偏移功能的基本使用方法。

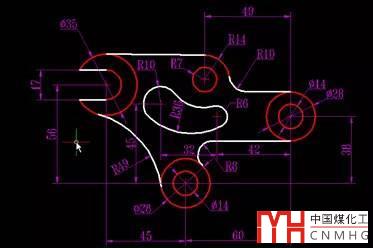

在繪制同心圓、圓弧時，偏移是一項很好用的功能，在實際設計中有很廣泛的應用，比如，下圖中紅色部分就是偏移的典型應用。

下面介紹偏移功能的使用方法，大家不一定非要找到上面這樣的圖，自己隨意繪制幾個圓、多段線、直線也可以用來練習。

1、單擊“偏移”功能圖標，或輸入O，回車。

2、從軟件所給出的提示可以看出， CAD提供兩種偏移模式——距離和通過。

距離比較好理解，就是偏移后的線與偏移前線的距離；所謂“通過”，就是在線在偏移后會通過指定的點。至于采用哪種方式，主要看給出的已知條件。

出現上述提示時，可以直接輸入偏移距離，也可以直接回車，或輸入T后回車，利用圖中其他圖中某個點作為偏移的參考點。

刪除（E）和圖層（L）是CAD高版本才有的選項，暫時可以不去理會，如果有興趣可以自己研究一下。

3、輸入“T”并回車，選擇“通過”方式。

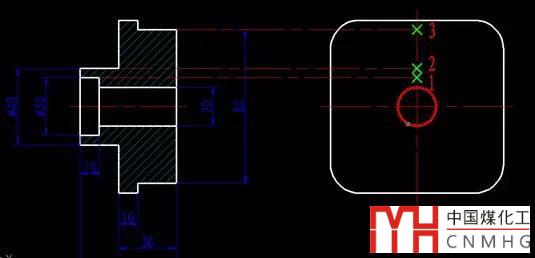

4、CAD提示選擇對象，只需選擇下圖中的紅色圓即可。

5、CAD提示指定通過點時，直接選擇點1即可。

6、指定偏移點后，偏移的效果如下圖所示。

用相同的方法，可以偏移出通過點2、3的圓。

當知道偏移距離時，偏移時就可以直接輸入距離，操作很簡單，這里就不再詳細介紹。

在一些CAD的高版本還提供了多次偏移選項，上面的三個圓可以執行一次偏移命令就可全部完成。在浩辰CAD中還提供了“兩邊（B）”選項，可以同時向兩側偏移圖形。

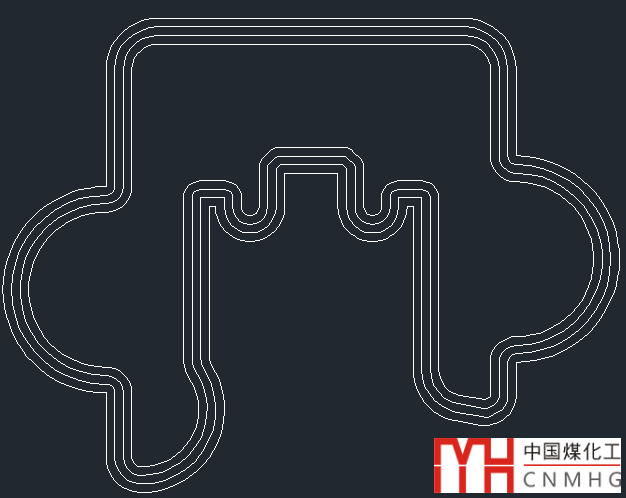

偏移支持各種圖形，不僅是簡單的直線和圓弧，多段線、橢圓和樣條曲線都可以進行偏移。偏移的操作很簡單，但偏移的計算是很復雜的，如果圖形特別復雜或者圖形有問題，可能會導致偏移不正常。如果想深入了解，可以看一下信息的相關文章。

每日一貼--CAD偏移O命令的使用技巧

為什么CAD有時候偏移結果跟我想象得不一樣甚至無法偏移？

總結：

我們要繪制的圖形與圖中現有圖形平行時，我們就可以使用偏移命令，而無需重新繪制圖形，不僅圓、直線是如此，多段線、樣條曲線也可以偏移。
