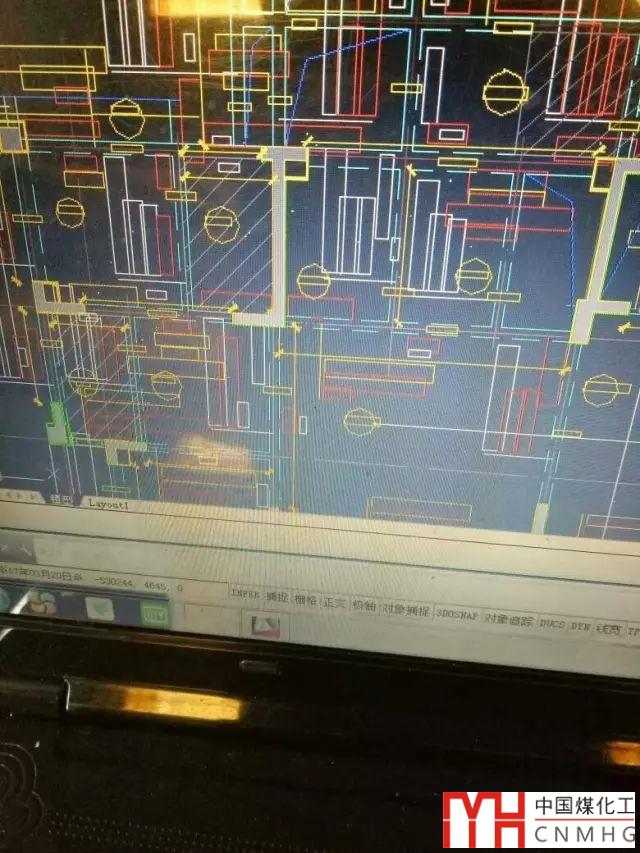

前幾天有網友問：CAD圖紙中的文字數字之前都顯示很正常，突然打開的時候文字都不見了，這是怎么回事啊！并附上了截圖，如下圖所示。

從截圖中可以看到有很多不同顏色、不同大小的方框，雖然沒有看到他的圖紙，我已經知道怎么回事了。原以為遇到這種問題的人不會太多，但這個月已經看到第二回了，其實之前在信息的文章里提到過，既然有不少人遇到，就單獨再講一下吧。

問題的原因和解決辦法

其實出現這種現象只是改了一個設置，通過簡單操作就能重現這種現象，知道了原因自然知道怎么解決了。

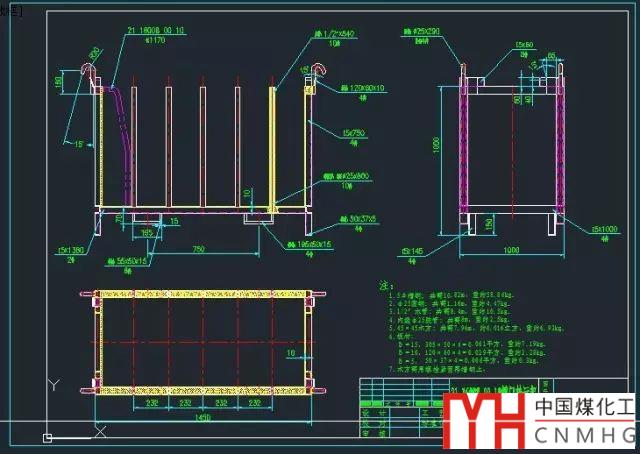

1、打開一張現成的圖紙，你自己在文件里隨便寫幾個文字也可以，如下圖所示。

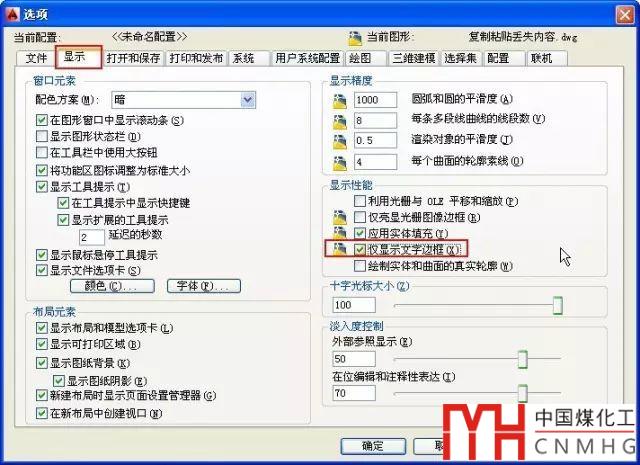

2、輸入OP，回車，打開選項對話框，在“顯示”選項卡中勾選“僅顯示文字邊框”，如下圖所示。

3、單擊確定按鈕關閉選項對話框，我們看到文字并沒有變。輸入RE，回車，重新生成圖形，就可以看到效果了，如下圖所示。

知道了問題產生的原因，解決方法自然也不用說了。

當出現這個問題的時候，我們可以在選項對話框中設置選項，也可以直接設置變量。高版本CAD中光標停留在選項對話框中的選項處就可以知道變量是：QTEXTMODE。

4、在命令行輸入QTEXTMODE，回車，輸入0，回車。再輸入RE，回車，圖形就能恢復正常。

CAD為什么要設置這么個選項呢？

但圖中文字比較多，有時使用操作系統的TTF字體的時候，會影響圖形的操作速度，如果只顯示文字邊框，可以大幅提高圖形的操作速度。大家如果遇到這樣的圖紙，不妨試一下，比較一下正常顯示和顯示為邊框后圖形的縮放和平移的速度。如果圖紙很大，文字非常多，而機器性能較差時，這種差距是非常明顯的。

文字自動顯示為方框

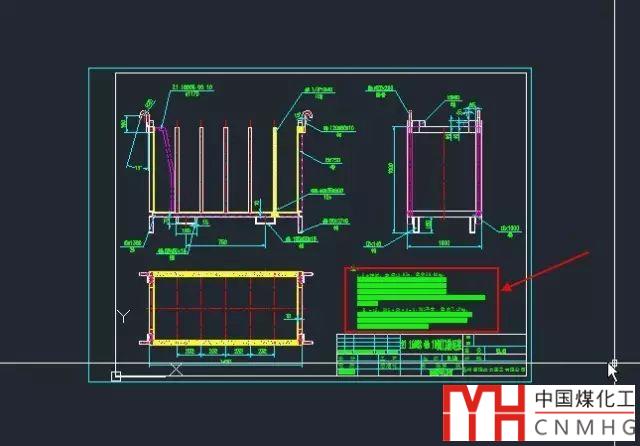

即使不設置只顯示文字邊框，當縮放圖紙時，也會發現文字有時會自動變成方框，只不過是實心的矩形框，如下圖所示。

當文字小到一定程度，CAD判斷文字根本看不清（也就是此時不關注文字內容）時，也會將文字簡化顯示為方框，這也是CAD為了提高顯示性能所做的優化處理。在低版本CAD中這種現象比較常見，高版本文字性能提升了，一般情況不會顯示為方框了。

小結

有些問題其實很簡單，但如果對CAD的設置不了解，這就會成為一個難題，所以大家有時間，不妨瀏覽一下選項對話框，看看有哪些設置，設置后是什么效果，這樣以后再遇到類似問題，就不會慌亂了。

如果遇到類似的問題卻不知道什么是改了什么設置，可以到選項對話框的“配置”選項卡中點“重置”按鈕，將選項重置成初始狀態。

以上技巧適用于AUTOCAD和浩辰CAD等類似軟件。
