有時兩張圖紙會出現圖塊重名的情況，我們會將其中一張圖紙中的圖塊重命名，一旦重命名后，圖中插入所有的圖塊參照就變成了一個新名字。

每日一貼——CAD圖形粘貼到另一張圖后為什么會變？

CAD如何批量重命名圖塊

有人在群里問能不能只將同名圖塊中的某一個塊參照重命名，而其他塊參照仍保持原來的名字，因?yàn)樗肜眠@個圖塊編輯成一個新的圖塊。類似的問題以前有網友問過：它在圖紙定義了一個900寬的門立面圖塊，想在這個圖塊基礎上編輯成1000寬的門，但之前900寬的圖塊還要保留。
針對這種需求比較直接的辦法就是：

插入一個圖塊，炸開，編輯后再定義成新的圖塊。

還有一種方法：

圖塊復制到新圖，REN重命名，然后再?gòu)?fù)制回來。

這兩種方法都比較麻煩，如果你的CAD版本非常低，低于2006版的話，只能用這種方法，如果你的CAD版本有塊編輯功能的話，是可以直接將圖塊另存為新塊的。
操作步驟如下：
1、雙擊圖塊進入塊編輯器（BEDIT）。

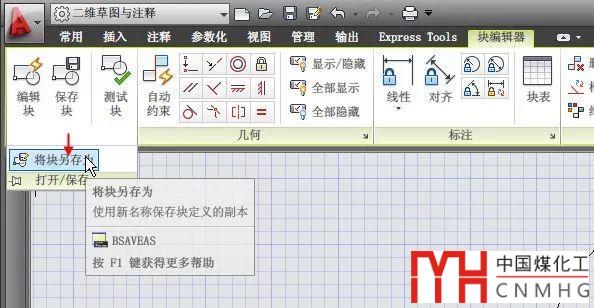

進入塊編輯器后，會彈出塊編輯器的命令面板，在面板的左側“打開/保存”面板的滑出式中就有“將塊另存為”的功能，如下圖所示。

如果你用的經典界面或舊版，會彈出一些塊編輯相關的工具欄，在工具欄里應該可以找到“將塊另存為”按鈕。

如果你懶得找按鈕，可以在進入塊編輯器后，直接輸入BSAVEAS命令，就是SAVEAS前加一個B（圖塊），很好記。

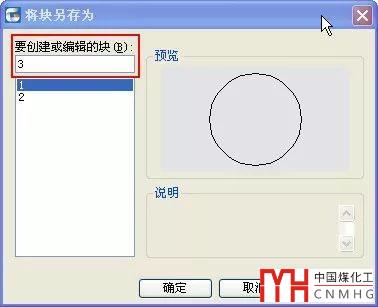

2、單擊“將塊另存為”按鈕，在彈出對話框輸入新塊的名字，如下圖所示。

現在編輯的已經是新圖塊的定義，你可以修改現有圖形或添加新圖形。當然如果你不確認的話，可以關閉塊編輯，插入新圖塊后再編輯。
3、關閉塊編輯器。
無論是否編輯了新的塊定義，圖中并沒有此圖塊的參照，圖中仍只顯示原始的圖塊，并沒有新定義的圖塊。

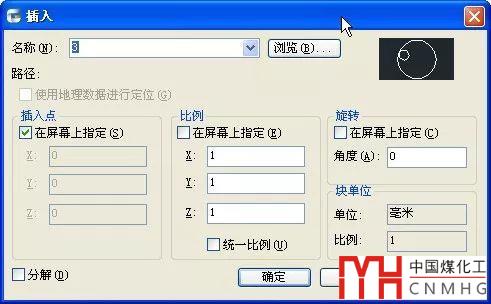

4、輸入I插入圖塊，在列表中就可以找到我們新保存的圖塊，如下圖所示。

如果你用的是AUTOCAD 2006之前的版本或浩辰CAD 2011之前版本或其他一些一直沒有塊編輯功能的CAD，可以試試我之前提供的方法，在天正等一些專業軟件圖塊改名好像也可以實現類似的功能，打開也不妨試試。
此技巧適用于AUTOCAD、浩辰CAD及類似直接塊編輯功能的CAD軟件。
