OriginPro引入了分組箱式圖（Grouped Boxplot）的繪圖模板，方便繪制這類圖形。

1. 數據格式：有兩種類型的數據格式可以用來繪制，分別是Indexed data和Raw data。

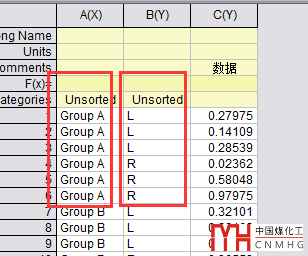

   1. Indexed：分組信息包含在數據列里，每一列表示一個分組類型。在圖形繪制時，OriginPro軟件會自動將Indexed類型的數據轉換成Raw格式的數據。

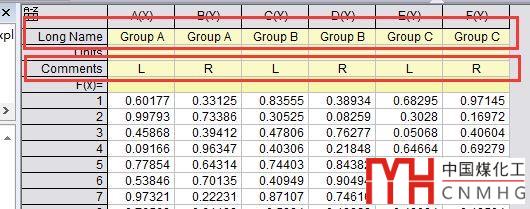

   2. Raw：分組信息列在數據行里，包括標題行，每一行表示一個分組類型。

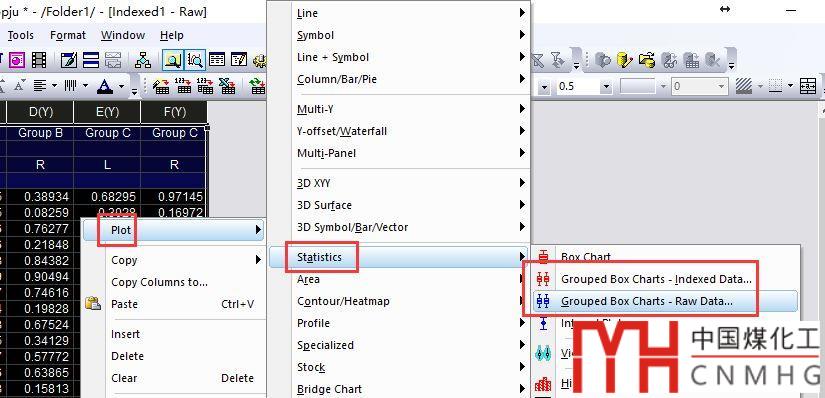

2. 繪制圖形：使用Plot菜單或者右擊->Plot->Statistics->Boxplot來繪制。不同的數據類型，選則不同的繪制模板。

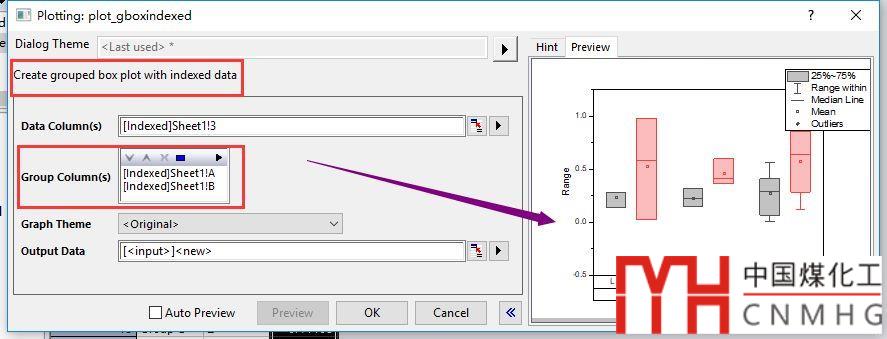

   1. Indexed：選擇分組數據所對應的列數據

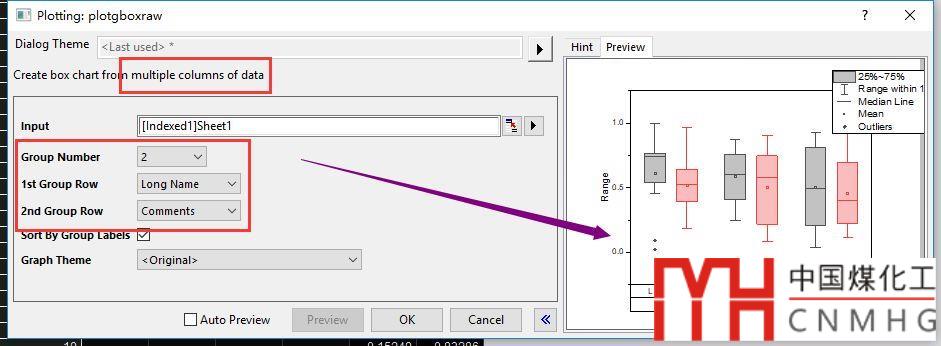

   2. Raw：選擇分組數量，以及分組數據所對應的行數據





3. 設置格式

   1. X軸格式：分組箱式圖的橫軸為table類型的坐標軸，格式設置的具體方法參加文后操作視頻，或者【點我打開鏈接，查看詳細教程】

   2. 重建圖例：箱式圖的圖例默認顯示的是圖形的統計信息。要顯示某個分組信息，比如本例里的L和R。

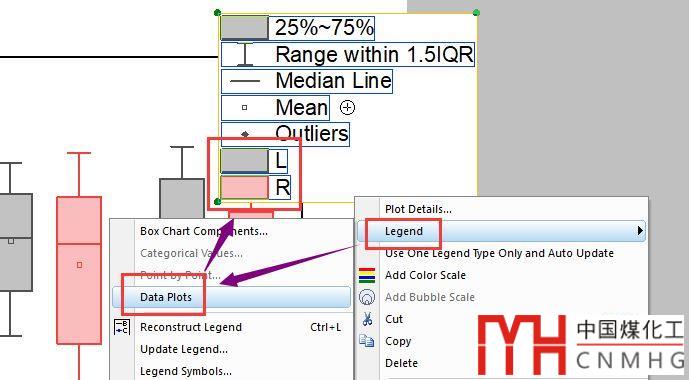

      1. 在圖例上，右擊->Legend->Data Plots，將圖形信息顯示在箱式圖中。

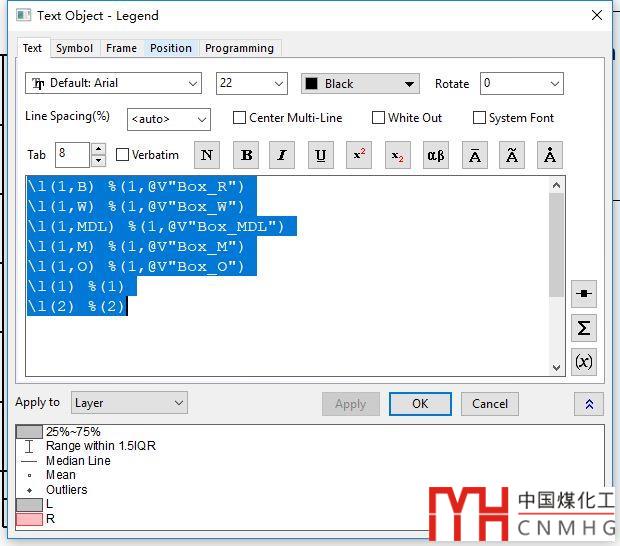

      2. 右擊圖例，打開Properties，對圖例進行其他設置。【在微公號“數據繪圖”后臺回復圖例，查看圖例格式設置的詳細教程】

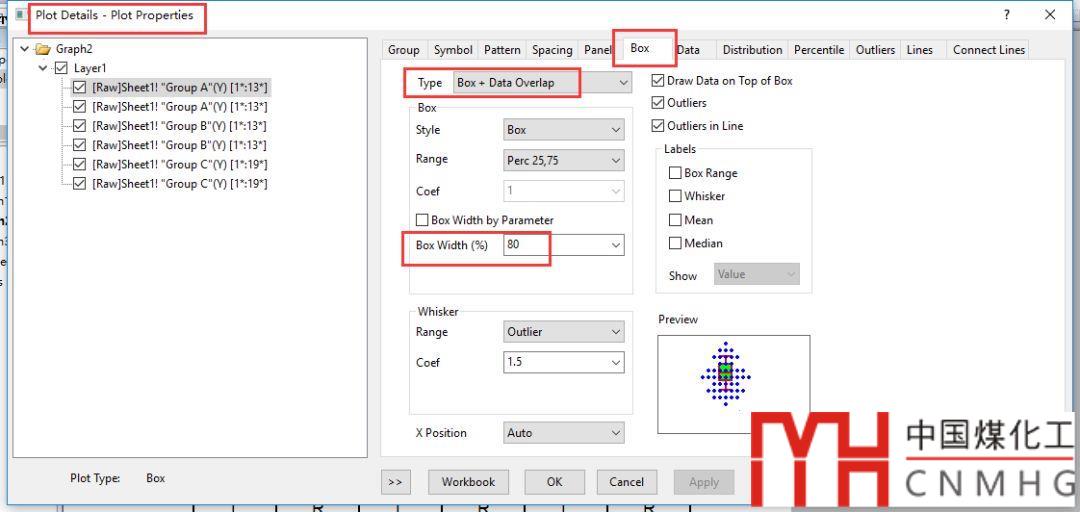

   3. Box的格式：可以設置箱形圖的顯示類型、顏色等信息。【在微公號“數據繪圖”后臺回復boxplot，查看箱式圖格式設置的詳細教程】





   4. 組間分隔線：使用顯示grids，用作分隔線。【點我打開鏈接，查看坐標軸格式設置的詳細教程】

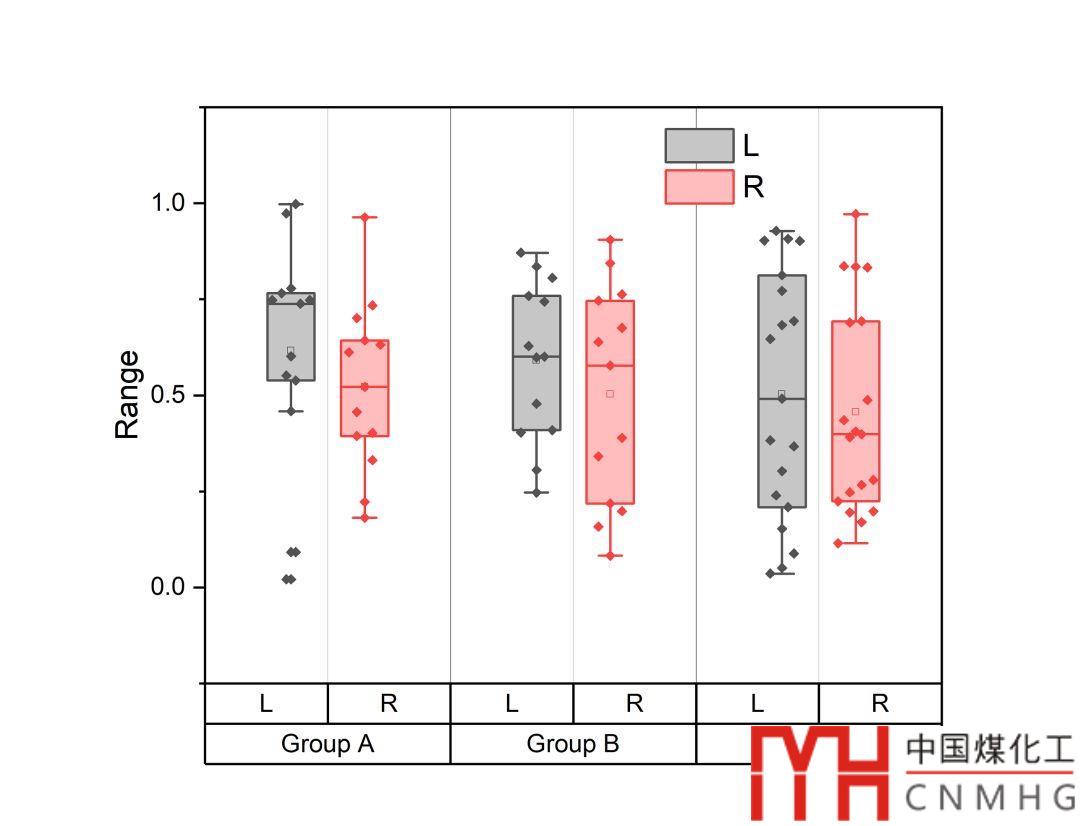

4. OK!
