西門子SCL編程實例-計算設備運行時間
前面我們介紹了西門子SCL編程入門的系列基礎教程，今天這篇文章我們做實例講解——計算設備的運行時間；
說明：本例程使用博途V14開發環境，PLC為CPU 1214C；
思路如下：
-
創建用戶自定義數據類型：MyEquipment；
-
創建全局?jǐn)?shù)據塊：myEquipmentData;
-
在啟動組織塊(OB100)中獲取系統時間；
-
創建功能：FC_Running_Time_Caculate(FC1)，用于計算設備運行時間；
-
在主程序塊(OB1)中調用FC_Running_Time_Caculate,計算設備的實際運行時間；
下面來具體實現：
1、創建用戶自定義數據類型
用戶自定義數據類型可以把不同的數據類型組織到一起，當需要修改的時候只需要在定義中進行修改，其它已經引用的數據會自動修改，非常適合于程序的模塊化設計。

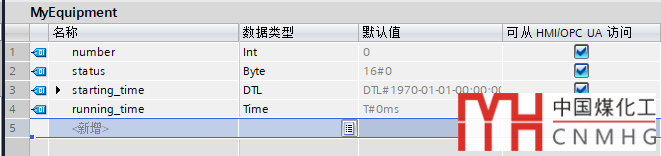

本例程我們定義數據類型:MyEquipment，包括如下成員：
-
number：整數類型，設備的編號；
-
status：字節類型，設備的狀態，0=關機；1=開機；
-
starting_time：DTL類型，設備的開機時間；
-
running_time：Time類型，設備的運行時間；
如下圖所示：
2、創建全局?jǐn)?shù)據塊

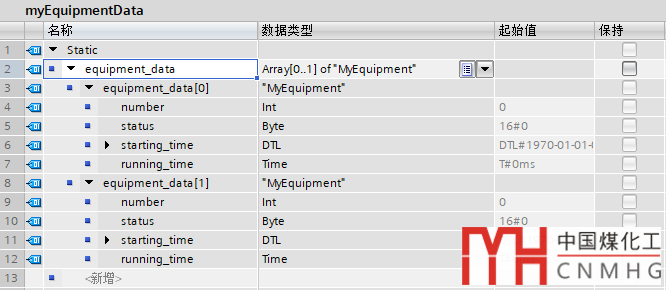

創建全局?jǐn)?shù)據塊myEquipmentData，新建名稱為"equipment_data"的數組，數據類型為"myEquipment"，如下圖所示：
3、在系統啟動塊中獲取系統時間
添加啟動組織塊(Startup)，在變量聲明區聲明變量：tmp_system_time和tmp_return_int，如下圖所示：

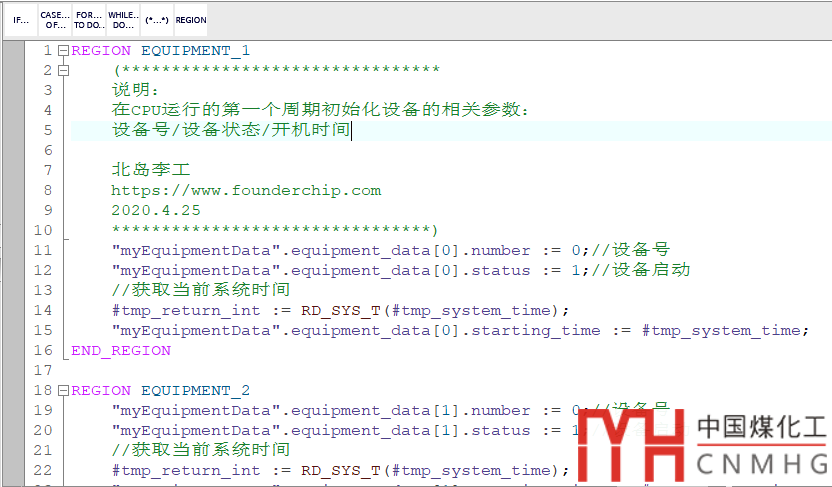

在代碼區對全局?jǐn)?shù)據塊的設備數組進行初始化，代碼如下圖：
4、創建功能FC_Running_Time_Caculate
創建功能FC_Running_Time_Caculate來計算系統的運行時間

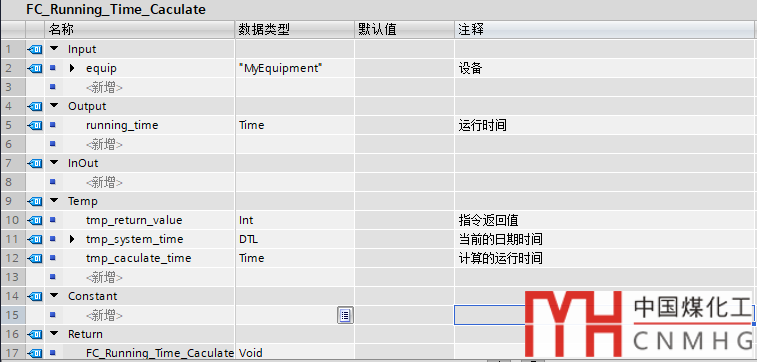

FC的形式參數：
輸入：equip，類型為：MyEquipment；
輸出：running_time，類型為：Time；
臨時變量：tmp_return_value;tmp_system_time;tmp_caculate_time;
如下圖所示：

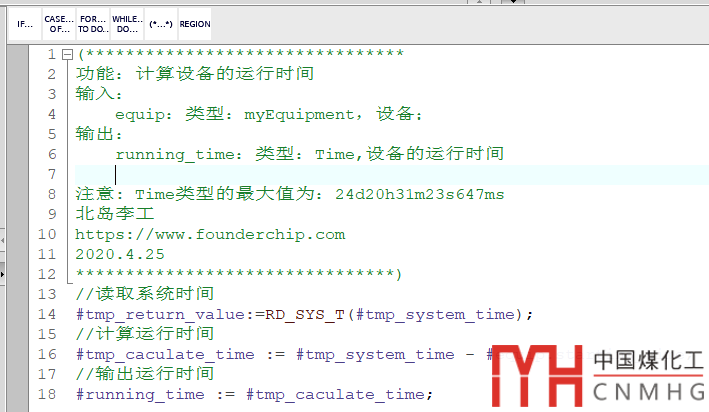

代碼區通過獲取當前系統時間，減去設備啟動時的時間，就得到設備的運行時間，如下圖所示：
5、主程序調用

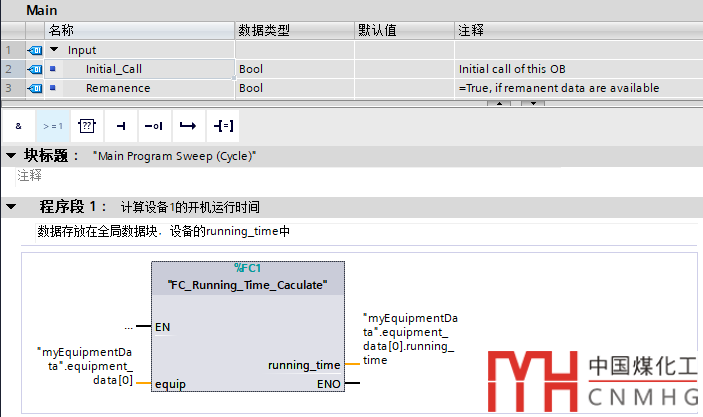

在主程序中調用FC_Running_Time_Caculate來計算實際的運行時間，并將數值存放到全局?jǐn)?shù)據塊的設備運行時間中。代碼如下：
好了，這就是SCL語言編寫的一個實際例程。在該例程中我們使用了用戶自定義數據類型、數組、模塊化設計等內容，你可以好好體會下。
對了，我的新書《西門子S7-200 SMART PLC應用技術》已經出版了。如果你感興趣可以點擊左下角【閱讀更多】查看詳細介紹。
