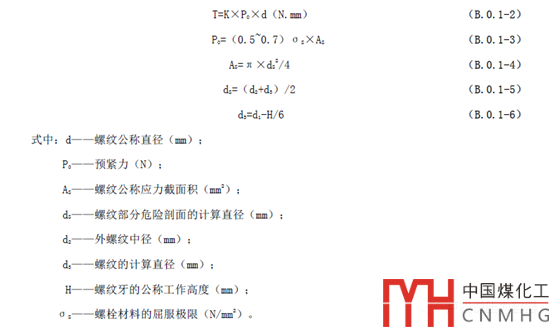

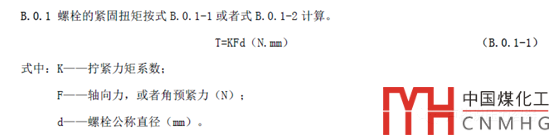

與現行的HG/T 20584-2011《鋼制化工容器制造技術要求》比較，新HG/T20584（審查稿）增加了“附錄B 螺栓的緊固扭矩計算方法”，“審查稿”在設備技術中心站網站可下載。螺栓（如地腳螺栓、法蘭緊固件）預緊力的施加是通過一定的擰緊力矩來實現的。而擰緊力矩通常藉由扳手施加，扳手擰緊力矩T用于克服螺紋副的螺紋阻力矩T1 ，以及螺母與被連接件(或墊圈)支承面間的端面摩擦力矩T2。對于大小確定的螺栓，螺栓所受的軸向預緊力正比于擰緊力矩的大小，將兩者比例系數定義為擰緊力矩系數K。但K的取值較為復雜，很難得到準確值。對于普通粗牙M12~M64 螺紋，其擰緊力矩系數K一般在0.1~0.3范圍內變動，機械設計手冊可查。需要指出的是，由于受摩擦系數和幾何參數偏差的影響，在一定的擰緊力矩下，預緊力數值的離散性比較大，因此通過擰緊力矩來控制螺栓預緊力是有一定誤差的。對于法蘭緊固件的預緊力F，首先應大于墊片密封所需的最小壓緊力F1，另外，不得大于下列任意一項：F2，使墊片或者墊圈破壞的壓緊力；F3，使螺紋破壞的壓緊力；F4，螺栓的許用最大預緊力；F5，使法蘭或者其他壓緊面破壞的拉力。即：F1≤F＜min{F2,F3,F4,F5}。實踐中，取F1≤F＜min{F2,F4}。新HG/T20584（審查稿）“附錄B 螺栓的緊固扭矩計算方法”，提供了B.0.1-1、B.0.1-2兩種緊固扭矩計算方法。1. 方法一，式B.0.1-1如下面的截圖所示，“籠統地”由軸向力反算擰緊力矩。2. 方法二，式B.0.1-2如下面的截圖所示，由螺栓預緊力Po反算擰緊力矩。這個Po控制在材料屈服點σs的50%~70%。方法二只是單純地從螺栓強度考慮，適用于地腳螺栓等不存在的密封的情況。
