昨天聽Ⅰ卷的培訓，抽時間寫了PED設備奧氏體不銹鋼材料沖擊的小文章。今天聽nozzle pro軟件培訓抽空整理一下ASME Ⅰ卷（鍋爐）的部分培訓及自己查找及對比相關標準的內容。貌似聽培訓都是在走神兒狀態哈！

ASME Ⅰ卷鍋爐是沒有合適的商業軟件的，這樣一些基礎的計算我們就要了解標準的規定和計算過程。鍋爐中介質簡單水和導熱油占了非常大的比重所以材料普通碳鋼較多；舉例也是用ASME最常用的碳鋼的。大部分壓力容器廠使用Ⅰ卷設計鍋爐（可以說換熱器）結構也基本是撓性管板的換熱器。

組成由PG,PW等組成對應的就是Ⅷ-1的UG,UW。看著是不是很熟悉，P和U的差別哈。Ⅰ卷對應的是POWER BOILER, Ⅷ-1卷對應的UNFIRED PRESSURE VESSELS所以Ⅰ卷章節用P,Ⅷ-1卷用U。主要部分：PG 通用要求-所有制造方法對應UG；PW焊接制造要求對應UW；PWT 水管鍋爐制造要求；PFT 火管鍋爐制造要求；PFH 給水加熱器另一要求（在I卷范圍）。

PG篇的內容編排基本對應UG篇，區別PG19，PG20把材料冷成型的熱處理放在PG部分了。例如UG-99是水壓，PG-99也是水壓。有些會有微小的差別制造UG-77開始，PG-75開始。1）內壓計算在PG27計算公式和UG27的計算公式有較小的差別，計算厚度會有微小的差別。2）外壓計算PG28和UG28幾乎沒用差別，只是在step3中許用應力的取值上會有差別Ⅰ卷有時會是1.8倍屈服而Ⅷ-1卷是0.9倍屈服。3）開孔補強PG-33對應UG-37：開孔補強計算的公式實際上是一樣的但表達公式不一樣（詳見下圖）。4）接管最小厚度要求PG-43對應UG-45。5）水壓試驗 PG-99對應UG-99，這部分是有較大區別的水溫要求20℃以上，試驗壓力為1.5倍MAWP。因?yàn)橛昧薓AWP就直接說一下重要的區別在Ⅰ卷中MAWP≤設計壓力（在PG-106.3有描述"...the maximum allowable working (minimum design) pressure at the superheater outlet..."）6）檢查孔 PG-44檢查孔的要求和UG-46差別很大：橢圓形人孔不小于300mmx400mm；圓形人孔不小于380mm；手孔開孔面積不小于70mm x 80mm 。7）標記和銘牌：在PG-105和PG106，PG-105鋼印樣式很多：S--蒸汽，M-小 E--電 A--安裝 PP--管道 V--閥門 PRT--部件；PG-106銘牌的樣式、要求和Ⅷ-2卷銘牌很像，字高也都是最小8mm（小鍋爐除外）。8）其他；PG-38有聯合補強等要求；變形率的計算在PG-19，碳鋼熱處理要求在PG-20等;PG-5~PG-14是材料要求；PG-16開始是設計內容,其中PG-22是載荷描述的不像UG-22那么清楚但是也是要考慮載荷組合等的。

PG-27筒體內壓計算

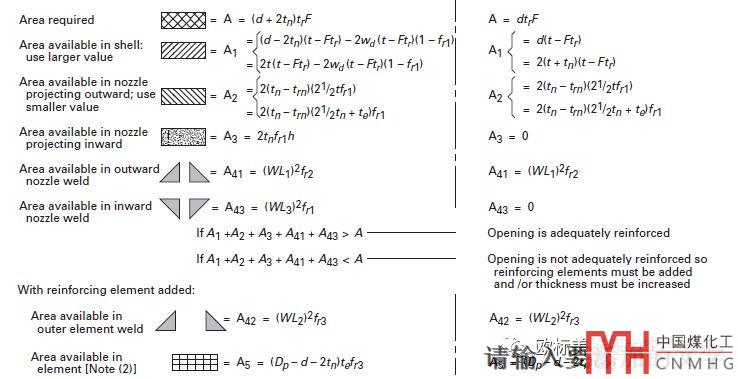

PG-33開孔補強

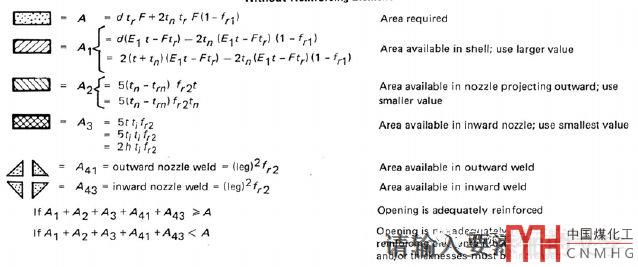

UG-37開孔補強

計算中是要用到材料的許用應力的；允許的材料，許用應力都是Ⅱ卷D篇1A的表（Ⅷ-1卷，Ⅰ卷，Ⅲ核2級和3級,Ⅻ卷等）但是要注意有些材料在Ⅷ-1是允許使用的，Ⅰ卷是不能使用的.例如SA-179;還要注意即使是都可以使用的材料使用溫度上限有時也是不一樣的例如SA-516 70:Ⅰ卷允許的上限是454℃，Ⅷ-1是538℃。（SA-516 70的就不截圖了）

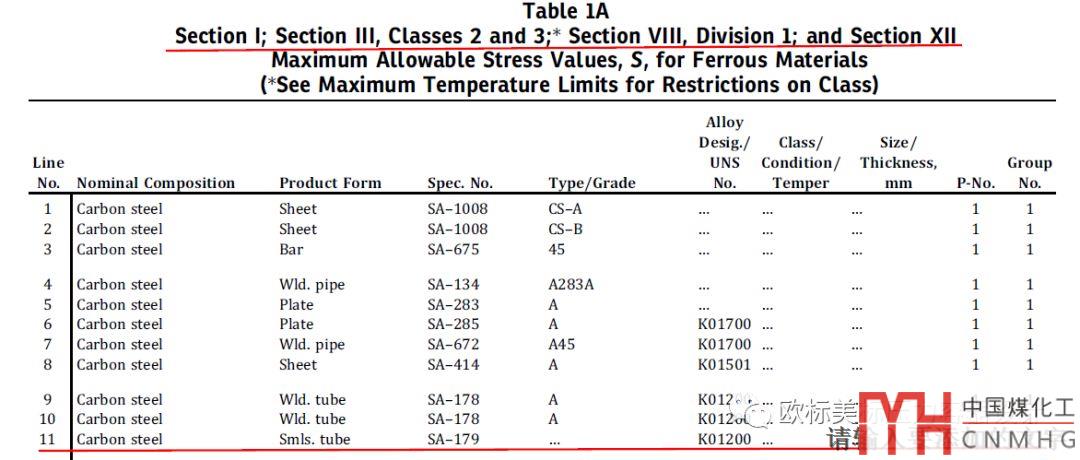

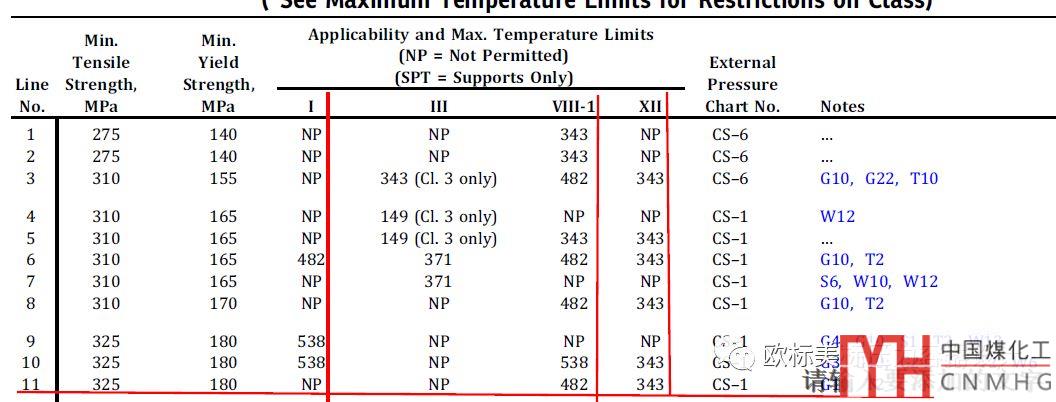

Ⅱ卷D篇SA-179的截圖

先扯這么多吧，改天搞個第二部分。要聽一會兒培訓了。。。
