現在設備有很多的接管不帶法蘭，無法使用試壓法蘭。為了試壓，很多單位設計了各種各樣的結構。這些結構需要兼顧設備制造試壓、熱處理、現場安裝等環節秩序，在時間進度、人工花費等方面實施綜合效應性考量。

1. 采用加長接管30~50mm，然后焊接試壓平板或者試壓封頭。此種方法一般用于結構簡單，壓力較低的場合。

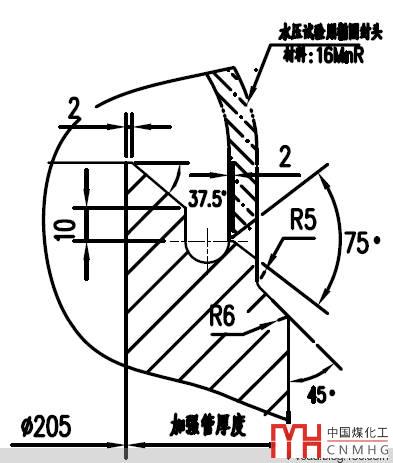

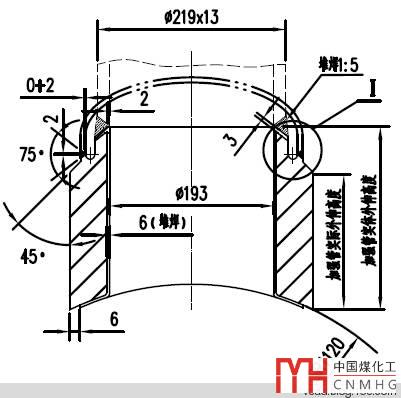

2. 如下圖所示，其接管外接小端以堆焊3mm過渡段完成設備收口，此結構方便現場施工，在焊口質量及進度優化方面有優勢。宜在焊接直連高壓、高溫、低溫異種鋼管道工況設備上應用。圖示結構在鍛管坡肩設計了Un型環槽凸牙結構，即提供試壓封頭與鍛管的焊接環口，當試壓完成時割除該凸形環口，減少在鍛管小端坡口多余的二次加工。

3. 將試壓封頭焊接在直邊段，直邊段有少許加厚。在現場將封頭去掉。切割時不得使用火焰切割，去掉后應將多余部分打磨平滑，并100%MT檢查。此結構可適用于高壓、高溫、低溫異種鋼焊接等情況。

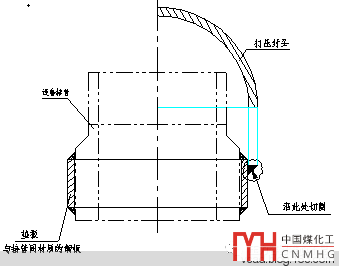

4. 此試壓結構使用封頭及試壓筒節墊板。到現場后，將試壓封頭筒節在角焊縫處切除，墊板可不用考慮卸除。即使切割時傷及到墊板，對于設備來說也沒有關系。增加誤操作的保護。此結構可適用于高壓、高溫、低溫異種鋼焊接等情況。
