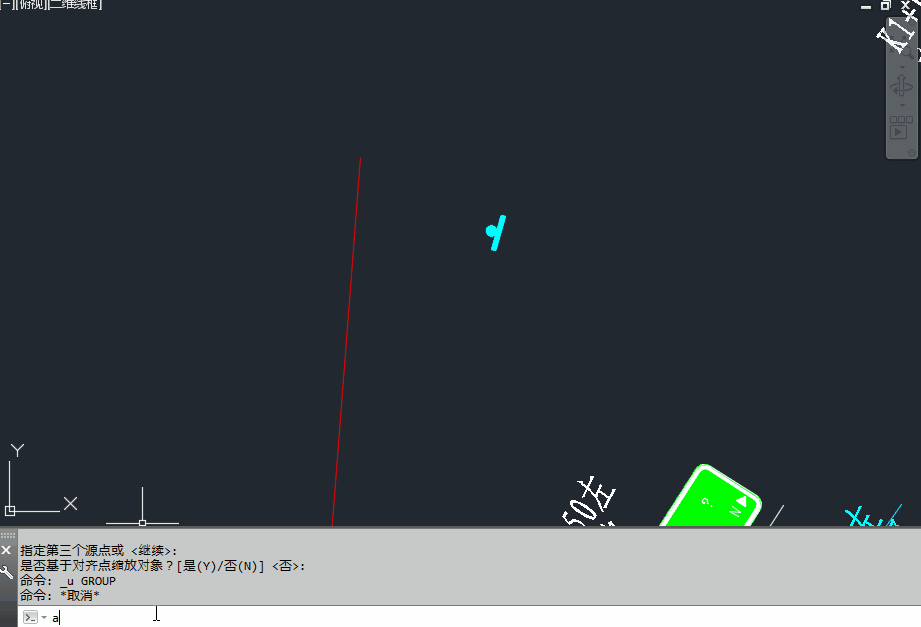

今天網友說他的一張圖紙中將一個圖塊對齊另一條線時，視圖會自動調整變化，如下圖所示。

上面的動圖只是為了給大家看一下效果，對齊點選的比較隨意，在完成對齊操作后，視圖出現了旋轉和縮放的效果，

他說在退出塊編輯的時候也有類似現象，但在其他圖紙卻沒有這個問題，我之前還真沒有注意這個問題，不知道大家有沒有遇到過類似現象。

他把圖紙發過來后，我開始想著圖中有什么特殊的圖形，將所有圖形都刪除、清理了現象依舊，跟坐標系或圖形位置有什么關系，最后只能看看參數設置跟其他圖紙有什么不同，最后將問題定位到了UCSFOLLOW這個變量上。

UCSFOLLOW變量是干什么的？

UCSFOLLOW是UCS和FOLLOW合起來的單詞，字面意思就是用戶坐標系跟隨。當UCSFOLLOW設置為1時，當我們調整用戶坐標系時視圖自動調整為坐標系的平面視圖，就相當于設置完UCS后會自動執行PLAN命令。

每日一貼——用戶坐標系UCS的常規應用和設置

什么情況下對齊會出現視圖變化的情況？

我不太清楚為什么在對齊時UCSFOLLOW設置為1視圖會自動調整，而且也不是所有圖形對齊時都會有視圖調整的現象，到底什么情況下會出現在這個問題呢？

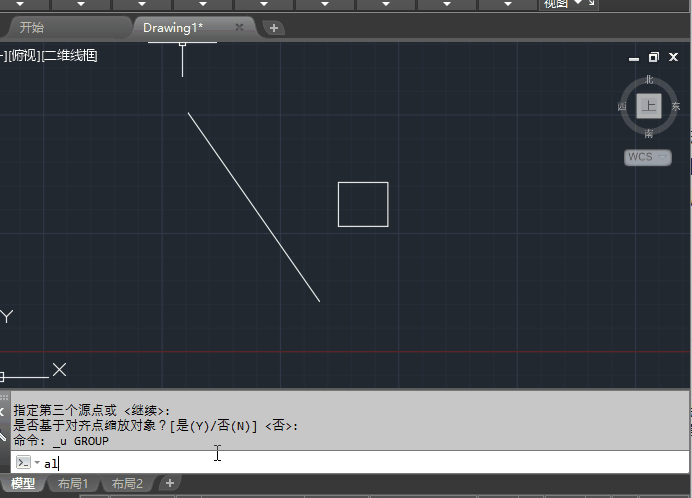

我研究了一下，通過簡單的圖紙就重現了這個現象，先將UCSFOLLOW設置1，然后畫了一條直線和一個矩形，用對齊命令將矩形跟直線對齊，如果開始就是全圖顯示的，對齊時視圖會看不變化，如果不是全圖顯現，視圖也會發生變化，但看起來不明顯，但如果直線不全在圖形窗口內，對齊時視圖變化就看著比較明顯了，如下圖所示。

至于為什么會出現這個現象，由于不知道AL命令內部是如何計算和處理的，只能從現象上判斷對齊命令在處理時，為了方便計算，根據選擇的對齊點調整了用戶坐標系，然后對齊操作完又調整回來了，由于UCSFOLLOW設置為1，所以可以看到視圖來回變了兩次。

解決方法：

如果不希望出現這種現象，最好的解決方法就是將UCSFOLLOW設置為0。

圖形比較多的時候，對齊完后視圖一變，圖形到哪里去了都找不到，我感覺這算是AUTOCAD的一個BUG，按道理無論UCSFOLLOW設置成什么狀態，對齊前后視圖都應該恢復到對齊前的狀態，我試了一下浩辰CAD就沒有這個問題，不知道為什么AUTOCAD這么多年一直也沒有改。
