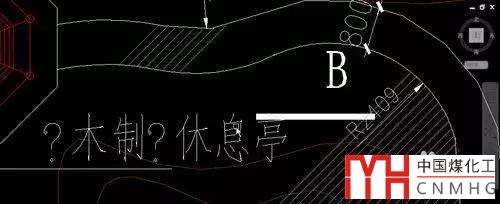

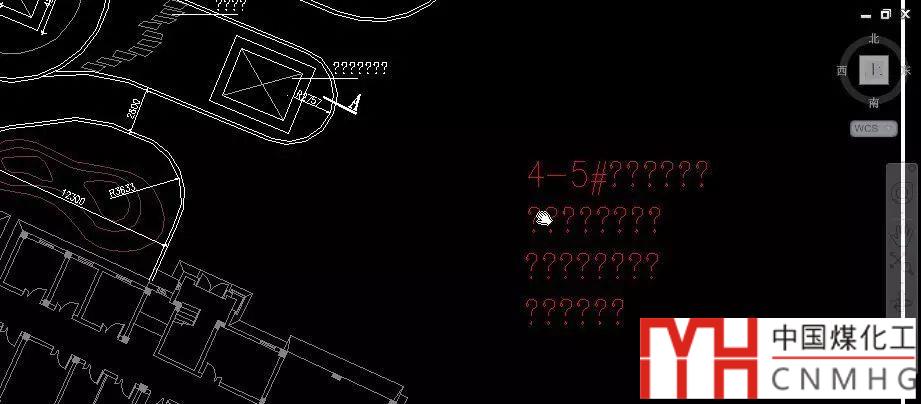

現在設計單位的交流越來越多，有單位內部的，也有單位之間的交流，當我們收到一張圖紙打開后經常會發現有些字顯示為？號，甚至有的文字不顯示。

原因很簡單：就是缺少圖中使用的字體，或者有同名的字體但字體中缺少一些字符。

字體顯示問號的這種問題在中國比較突出，主要原因是國內字體比較多，用得也很亂，網上隨便就可以搜到兩千種CAD字體庫的下載。同名的字體有多個不同版本，有時找到同名的字體但因為版本不對替換后仍有問號存在。有些單位和個人還喜歡修改字體名字，于是一個字體就又有了很多不同的名字，最終導致網上根本找不到同名的字體。

缺少字體的解決辦法？

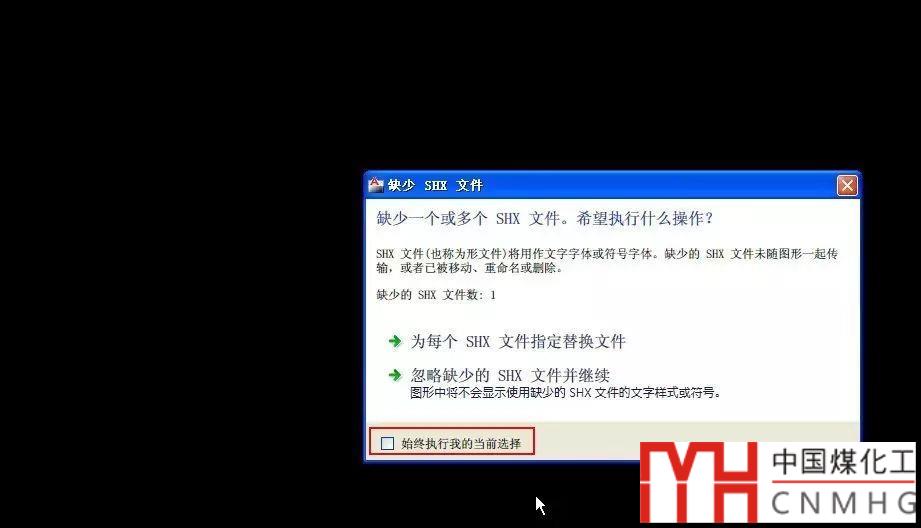

如果本機的CAD搜索路徑下沒有找到圖紙使用的字體，在打開圖紙時CAD軟件會彈出提示對話框，低版本CAD會自己讓我們設置替換字體，如果缺的字體多會彈出多次，因此高版本會先彈出一個對話框，讓我們選擇是忽略缺少的字體繼續，還是為每個SHX文件指定替換文件，我們還可勾選下面的選項讓軟件記住我們的選擇，以后不再彈出此對話框，如圖所示。

如果我們對圖中缺少的字體比較了解，而且有合適的替換字體的話，我們可以選擇為每個SHX文件指定替換字體，如果不知道，我們可以選擇忽略缺少的SHX字體并繼續，注意下面的提示，如果圖中文字使用的字體找不到，有可能文字不顯示。

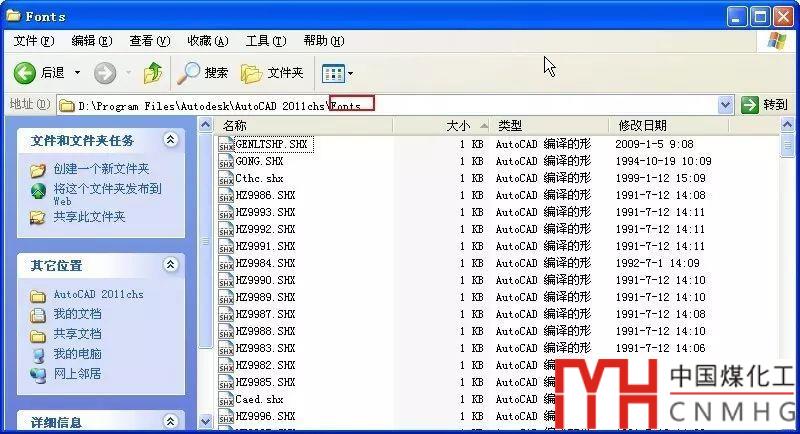

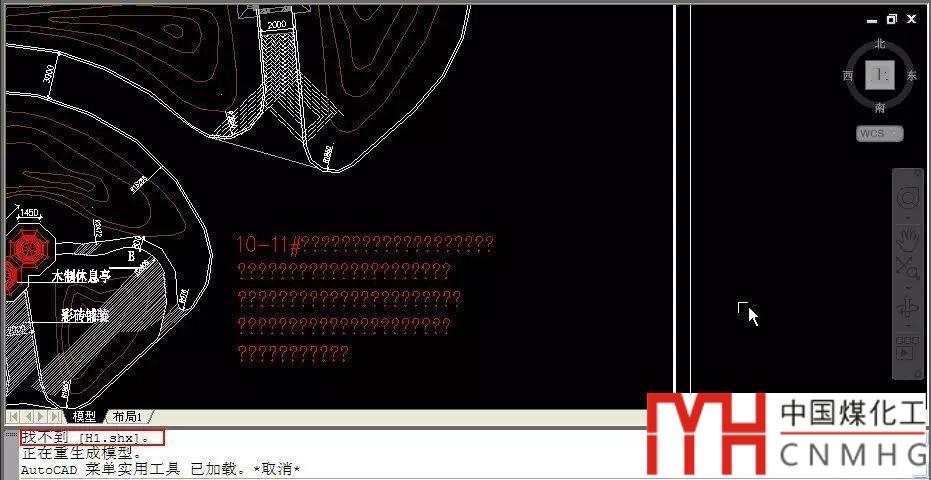

忽略缺少字體打開文件后，命令行會提示沒找到的字體，如果字體種類比較多，可以按F2打開文本窗口查看。如果這張圖紙是同事或合作伙伴提供的，你就直接向他們要這些缺少的字體，然后復制到你的CAD的FONTS目錄下，重新啟動CAD，再打開圖紙就徹底解決問題了。

如果不明確圖紙的來源，那只有自己去網上搜索并下載這些字體了。

遇到缺字體的最好辦法就是：找到同樣的字體并添加到CAD的FONTS文件夾下。（如果缺的是WINDOWS的TTF字體，就要復制到WINDOWS的FONTS文件夾下）

但如果對文字的字體要求并不嚴格，我們可以替換成其他字體。處理方法如下：

輸入ST，回車，打開文字樣式對話框，在對話框中找到缺少字體的文字樣式，如圖所示。

上面圖中缺少的是一種大字體，我們可以點開下拉列表，在列表中選擇一種可用的字體，例如HZTXT.SHX。如果我們對大字體不了解，只是為了正常顯示中文，我們可以取消勾選“使用大字體”，然后直接在左側的字體下拉列表中選擇一種操作系統的字體，如宋體。

將缺少的字體替換成已有字體后，單擊"應用"按鈕關閉文字樣式對話框，觀察圖中文字顯示的效果。如果之前文字沒有顯示，可以輸入RE后回車讓文字顯示出來。如果文字顯示效果符合你的需要的話，可以保存文件，以后再打開此文件就不會提示缺少字體了。

相關文章：CAD的文字樣式、字體、字體樣式、大字體之間是什么關系？

多行文字顯示正常，單行文字顯示成問號？

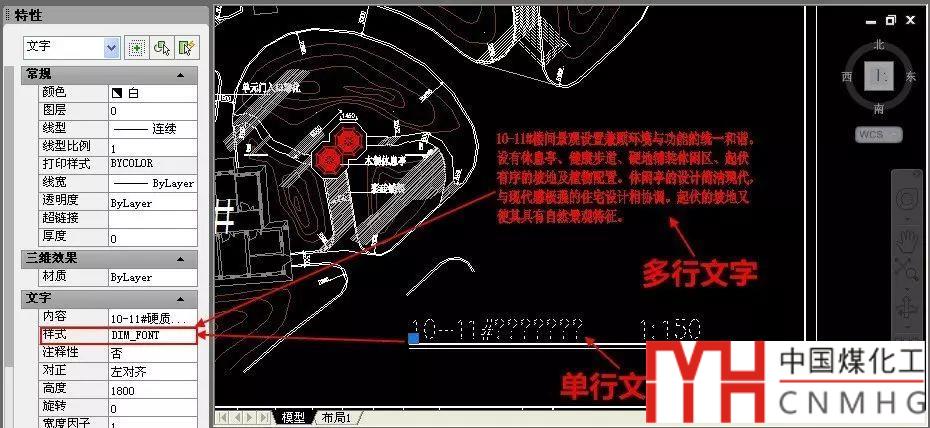

有時圖紙打開后漢字能正常顯示，但炸開X成單行文字后，就變成了問號，也就是使用相同的文字樣式多行文字顯示正常，但單行文字顯示成問號。

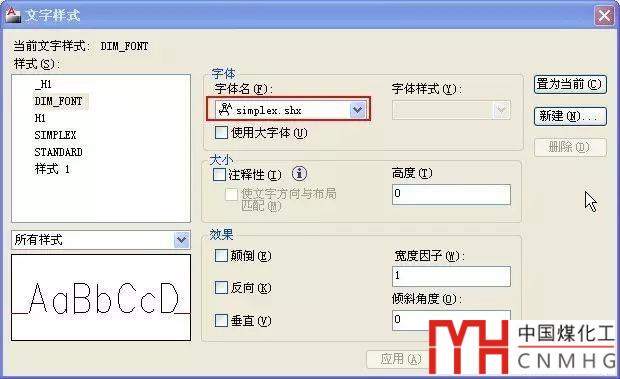

我們來看一下這個文字樣式的設置，這個文字樣式有可能有兩種情況，一種是像前面講的，用于顯示中文的大字體沒有找到，還有一種情況根本沒有設置大字體，如圖所示。

CAD提供的字體文件*.shx分為兩種，一種是包括數字、字母、符號等單字節字符的小字體文件，一種是包含中文、韓文、日文等雙字節文字的大字體文件。要想顯示中文必須設置好相應的大字體文件。中文版CAD的多行文字在文字樣式不支持中文的時候會自動替代顯示成宋體，也就是說多行文字顯示的并不一定是文字樣式設置的效果。

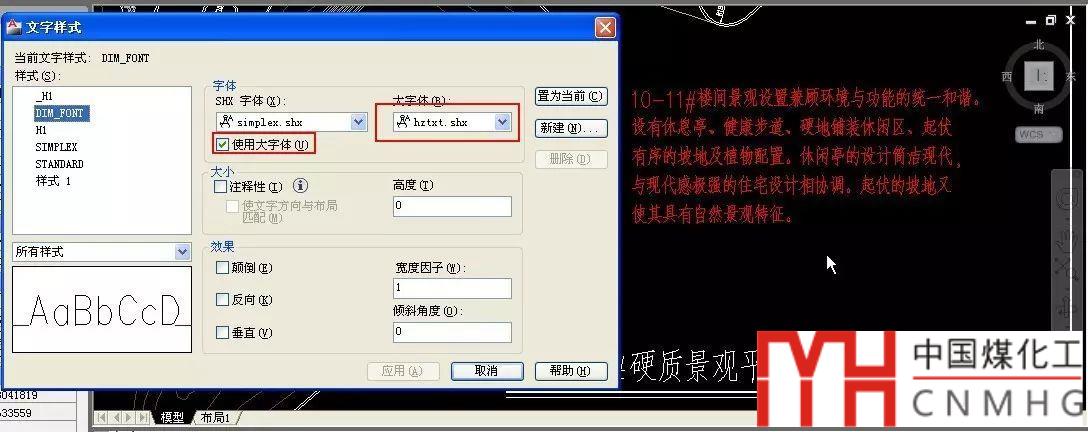

勾選“使用大字體”，在右側的大字體下拉列表中選擇一種大字體文件，如HZTXT.SHX或CHINESESET.SHX，只有設置正確的文字樣式，多行文字和單行文字的顯示效果才能統一，如圖所示。

如果在多行文字編輯里專門設置了字體的話，就算修改了文字樣式，多行文字可能還是會顯示宋體效果，具體原因可參看相關的文章。

為什么用格式刷無法匹配文字的字體和顏色？到底哪些特性可以匹配？

個別字符顯示為問號

有時并未缺少字體，或者我們找到了與缺失文件同名的字體后，文字整體顯示正常，只有個別字符顯示成問號？

遇到這種情況就更難辦了，因為我們有同名字體，但跟原圖使用的字體文件的版本不相同，通常不能顯示的都是一些比較特殊的符號，如直徑符號、鋼筋符號等，不是隨意替換字體就能解決的，這種狀態下最好是能找到原圖使用的字體文件。如果找不到，只能一個個字體去試了。

平方、立方怎么輸入呀，如何輸入上下標和分?jǐn)?shù)？堆疊功能怎么用？

CAD如何輸入特殊符號，如直徑、鋼筋符號等？

設置字體替換和映射文件

如果只是看圖，只要求文字能正常顯示，而且一批圖紙中缺少的字體是相同的，這種情況下可以設置一下字體替換文件和字體映射文件，圖紙在打開時CAD會將某些字體自動映射成你設置的字體。

詳細介紹請參看：CAD怎么設置自動替換字體？

小結

打開圖紙后文字顯示問號或不顯示，肯定是缺字體或字體中缺符號，最好的解決辦法是找到圖紙使用的原字體，至于設置替換字體，修改文字樣式都是不得已而為之的方法，因為這種方法不能保證字體效果相同，也不能保證所有文字都能正常顯示。
