根據GB150,7.5.2.2注：對于類似U形管換熱器管板兩側成對法蘭設計中，由于兩側的壓力和溫度及所用墊片可能不同，因此在螺栓設計中應兼顧兩側條件，要求以較大的螺栓載荷和較高的設計溫度進行設計，且對法蘭設計力矩應以此為基礎進行計算。ASME附錄2中2-3規定與GB150類似。

對于這一條的執行，Sw6采用各自法蘭的設計溫度，材料，my值，采用兩側較高的設計壓力計算兩個法蘭。

以下面的設計條件為例：

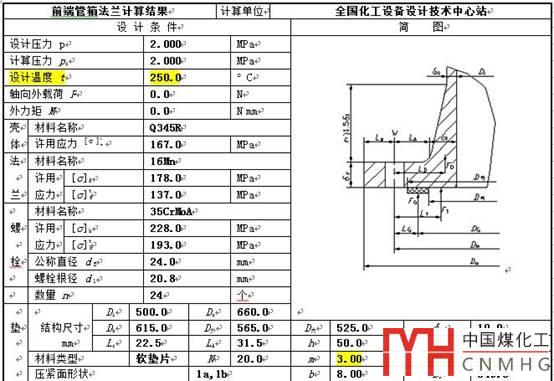

從下圖可以知道筒體法蘭采用的是殼程設計溫度，殼程的my值，殼程材料，2MPa的設計壓力。

對于管程，采用的是管程的設計溫度，管程的my值，管程材料，2MPa的設計壓力（設計壓力取兩側高值）。

再獲得不同的Mo用來分別校核兩側的法蘭。

其實這一條的執行和GB150的要求是有距離的，GB150說是使用相同的螺栓載荷，并不是指使用較高的設計壓力。兩者之間為什么會有這樣的差距呢？

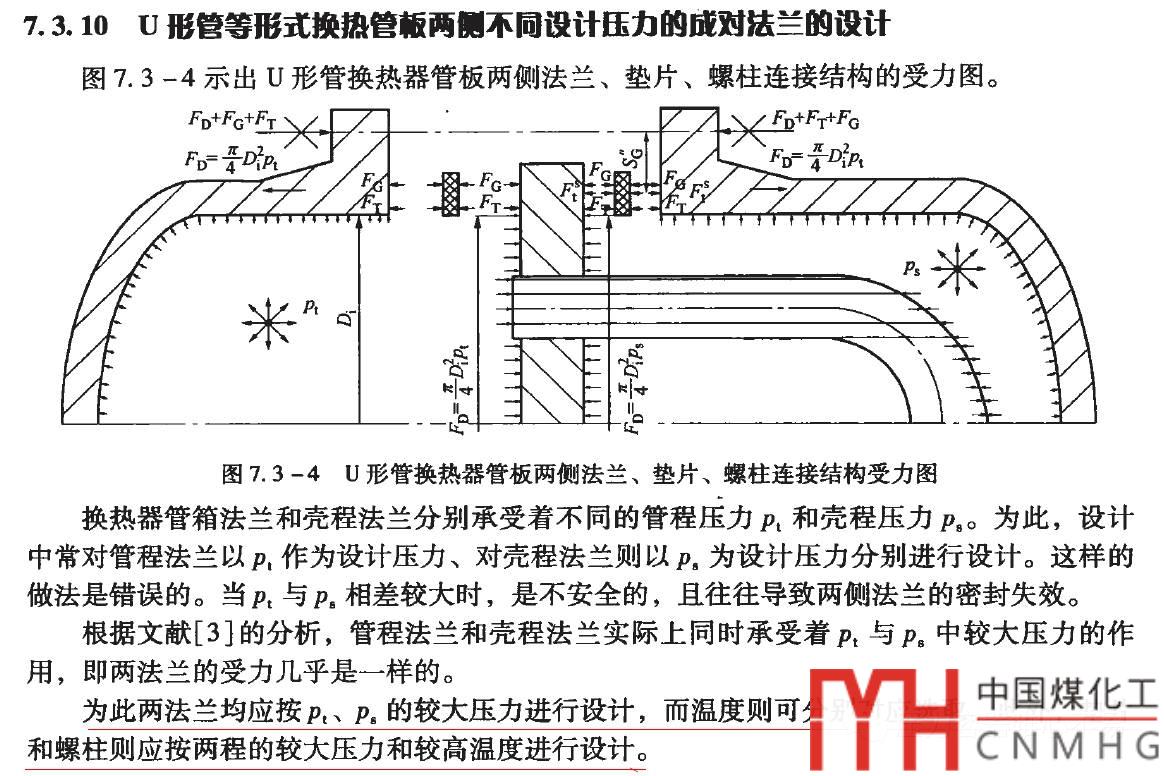

SW6這樣執行，是來源于一篇論文《U形管等型式換熱器管板兩側不同設計壓力的成對法蘭的設計》-桑如苞，這篇文章的分析，為了簡化計算，采用較高側的壓力來核算法蘭是工程上可以接受的保守程度的簡便處理辦法。

由于SW6這樣處理，給人一種錯覺，采用較高側的壓力是唯一的解決方式。事實上是不是這樣呢？

既然ASME和GB也是同氣連枝，一標各表，我們不妨看看別的商業軟件是如何處理的。以PVElite為例，它是這樣理解的：

管殼程采用各自法蘭的設計溫度，材料，my值，各自的壓力，分別計算預緊和操作工況的螺栓載荷。然后采用較高的螺栓載荷分別計算兩個法蘭。

比如管殼程的螺栓力均為：

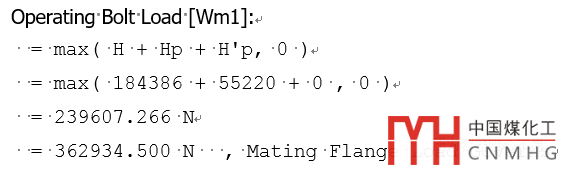

查看計算書可以看到，管側的操作狀態下，螺栓力本來只有239607.266N，但是由于使用的是同一個螺栓，那么實際取的是殼程側的螺栓操作載荷362934.5N。對于預緊狀態也是相同的思路，采用管殼側大的預緊力。

SW6和PVElite的處理哪樣更合理呢？

一般SW6處理的更保守，PVElite處理的更符合標準實際要求。
