在設計制造設備時基本上除換熱器外，都有檢查孔。那么各標準對檢查孔都做了哪些規定呢？我們來梳理一下：

一、國內標準在99版《容規》中明確有檢查孔的尺寸和數量的要求；在2009版《固容規》開始到2016版《大容規》對檢查孔的要求不再具體化。大容規表述為：”1）壓力容器應當根據需要設置人孔、手孔等檢查孔，檢查孔的開設位置、數量和尺寸等應當滿足進行內部檢驗的需要。

2）需要但是無法開設檢查孔的壓力容器，設計單位應當提出具體技術措施，例如增加制造時的檢測項目或者比例，并且對設備使用中定期檢驗的重點檢驗項目、方法提出要求。”

二、ASME Ⅷ-1和ASME Ⅷ-2關于檢測孔的規定是完全一樣的。ASME Ⅷ-1的UG-46檢查孔：

a)除介質為壓縮空氣和內部腐蝕為0外的壓力容器，都要設置檢查孔（人孔，手孔或其它檢查孔）以便檢查和清理。

壓縮空氣不包括在常壓露點溫度等于或低于-50℉（-46℃）的干燥空氣。

在UG-46（b）（指開設了指示孔的設備，指示孔具體見UG-25,應用不多不再介紹）包含的容器和固定管板換熱器的殼程可不設置檢查孔。

三、 EN13445檢查孔的規定：

1.總則：所有容器需提供開孔尺寸和數量，便于容器內部檢查和清理。

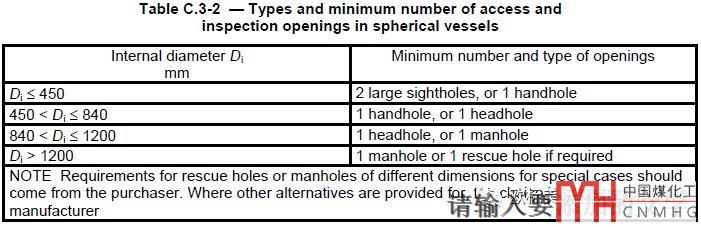

檢查孔的數量、尺寸和位置必須根據C.2和C.3的規定。

如果孔的高度尺寸過大，則孔的直徑相應增大。

2 入口和檢查孔的尺寸和類型

2.1檢查孔(視鏡孔)：檢查孔內徑至少50mm，小容器可以開直徑為30mm的檢查孔。法蘭高度不小于開孔直徑。

2.2手孔：清洗孔尺寸至少為80X100mm或內徑為100mm。

檢查孔尺寸至少為100X150mm或內徑為120mm。頸、環的高度小于等于65mm。如果是圓錐形，則為100mm。

2.3 頭孔：頭孔尺寸至少為220X320mm或內徑為320mm。頸、環的高度小于等于100mm。如果是圓錐形，則為120mm。

2.4 人孔：人孔可以使人不借助任何輔助設備進出容器。人孔尺寸至少為320X420mm或內徑為420mm。外伸高度小于等于150 mm。最小直徑為460mm或最少為460X410mm的除外。

2.5營救口：營救口直徑為600mm。如果不允許，通過設計考慮，直徑尺寸至少為500mm和頸高度不超過250mm。在這種情況下，一些特殊用途的容器允許在容器內部安裝安全口。

雖然在執行99版《容規》時偶爾會出現，客戶本來沒有設置人孔或手孔的要求；因不滿足容規要求增加了人孔或手孔。要求取消了到感覺不太習慣了，瞎操心一波，萬一遇到比較二的客戶使用時才發現有人孔需求咋辦呢！ASME的描述太磨嘰好幾大段我簡化處理直接用表表達了。EN13445有個比較特殊的營救口，但一般也用不到。

有時感覺有用的，偏偏喜歡的人不多。有時感覺沒啥用的東西，喜歡的人到不少。哎！
