昨天介紹了創建圖塊中需要注意的一些問題，如果對其中一些講解還不太清楚，比如圖層、顏色如果控制的問題，可以自己試試用不同設置創建圖塊，然后再插入到不同圖層，對圖層、圖塊顏色屬性做調整，觀察在不同狀況下圖塊的效果。

其中提到的一些原則并不是絕對的，比如說創建圖塊前圖形最好放到0層，這是針對一些我們要在相同圖紙甚至不同圖紙中反復使用的圖塊（作為圖庫的圖塊）。在實際操作中并不是所有圖塊定義時都需要這么做，比如說要將一張建筑圖創建成一個圖塊，我們肯定需要墻、門、窗等各類圖形仍然在原始圖層上，就不需要將所有圖形都移動到0層上。

規則我們必須要了解，但不要被規則束縛，而是要知道如何更好低去利用這些規則。

昨天講解了創建圖塊時需要注意的一些問題，但并沒有講怎么創建圖塊，昨天講解的那些主要針對BLOCK（塊）和WBLOCK（寫塊）這兩個功能。其實在CAD中創建圖塊的方法遠不止這兩種，今天就將CAD中可以創建圖塊的各種方法簡單給大家介紹一下。

一、創建塊BLOCK

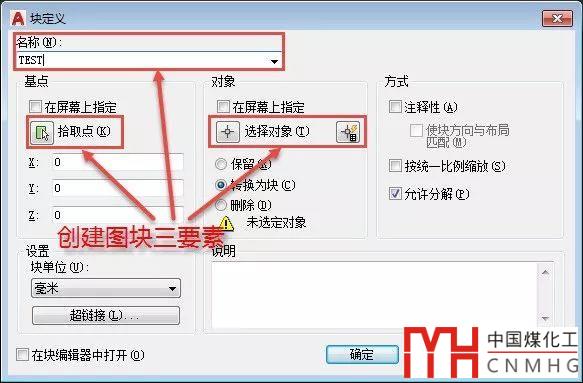

創建塊的快捷鍵是B，是最常用的創建圖塊的方法。我們可以先選擇要定義成圖塊的圖形，也可以執行命令后再選擇，執行命令后會彈出一個創建塊的對話框，這個對話中必須定義兩個要素是選定的圖形和圖塊名，但千萬不能忘記的是指定合適的基點，其他參數如果沒有特殊需要可以忽略，如下圖所示。

基點用拾取點的方式比較方便，如果你的圖形就是在原點處繪制的或者你知道基點坐標，也可以用默認值或直接輸入坐標。

通常我們會選擇對象后再創建圖塊，如果之前沒有選擇對象，可以單擊“選擇對象”或“快速選擇”按鈕來選擇。

給圖塊取名的時候不要圖省事，最好起一個容易記又不容易重名的名字，避免在不同圖紙復制粘貼圖塊的時候出現問題。

CAD圖形粘貼到另一張圖后發生變化的原因和解決辦法

二、寫塊WBLOCK

寫塊就是將圖塊的圖形保存成一個獨立的文件，快捷鍵是W，有人也把這種方式叫做定義外部塊。

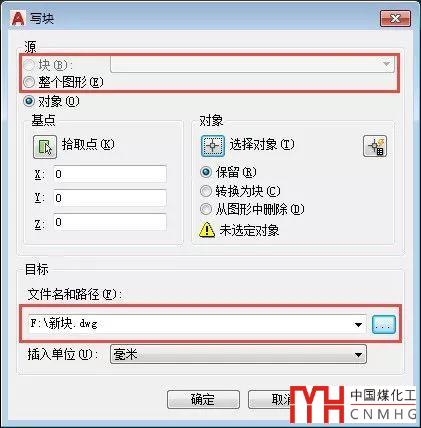

寫塊對話框界面跟創建塊類似，只是塊名變成了文件名，如下圖所示。

還有一些不同的地方就是：不僅可以將選定的圖形寫成塊文件，還可以直接將整圖或者圖中已定義的圖塊寫成塊文件；還有就是寫塊時沒有注釋性和超鏈接相關的設置。

如果我們打開保存的塊文件會發現它跟普通的圖紙并沒有什么區別，等同于將選定的圖形復制粘貼到一張新圖中，只是將指定的基點定位到了原點處。

其實在用插入I命令瀏覽圖紙作為圖塊插入時，選擇一個塊文件或一張普通CAD圖紙文件是沒有什么區別的。

三、復制粘貼為塊

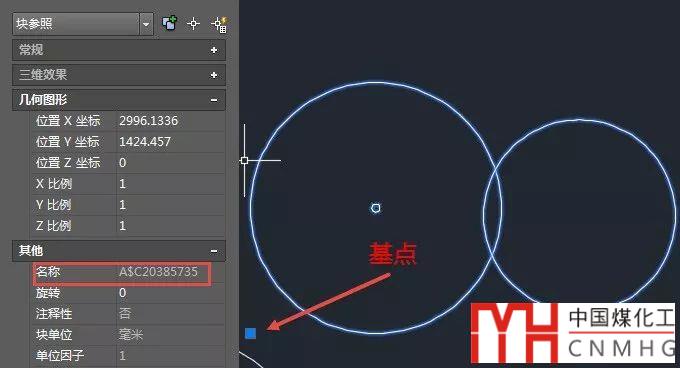

很多設計人員都喜歡這種方式，因為這種方式只要選擇圖形就可以了，無需指定基點和塊名，直接復制CTRL+C，然后粘貼為塊CTRL+SHIFT+V，軟件就會自動給圖塊起個名字，基點會定位到圖形邊界框的左下角點，如下圖所示。

塊名是A$C開頭，后面是一長串十六進制的隨機數。凡是圖中看到這類塊名，就是復制粘貼為塊的結果。

這種方式操作很簡單，但對圖塊的使用是有限制的，這類圖塊創建后，通常會用復制CO命令來創建新的塊參照，用插入圖塊(I)功能時雖說可以通過預覽圖來區分，但如果圖塊類似或復雜就很難區分了。

如果要重復插入的圖塊不建議使用復制粘貼為塊的方式創建。

四、右鍵拖動

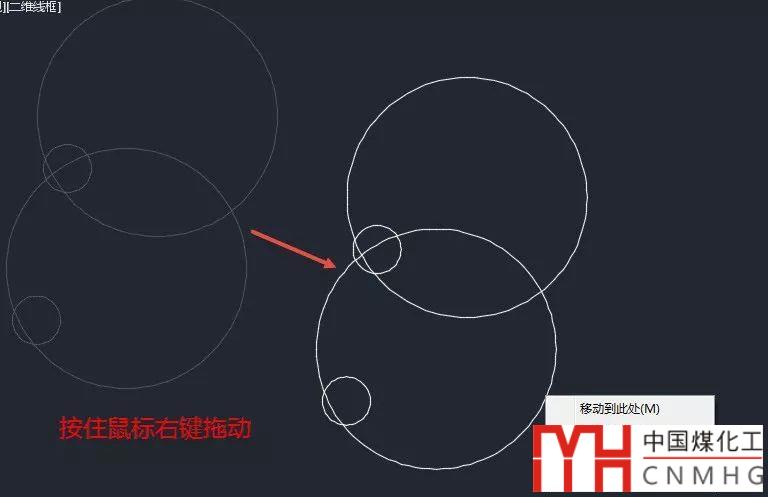

在選中圖形后，鼠標停留在圖形邊界上，按住鼠標右鍵拖動，圖形會跟隨移動，松開右鍵的時候會彈出一個菜單，可以選擇移動、復制或粘貼為塊，如下圖所示。

看到此提示時可以直接用光標選擇粘貼為塊的選項，或者輸入P回車，可以選定的圖形轉帖為塊。

這種方式跟復制粘貼為塊的結果類似，會生成一個隨機命名的圖塊，至于用哪一種就取決于你喜歡哪種操作了。

五、直接插入圖紙成為塊

我們用寫塊W功能寫了一個塊文件后，當前圖中并沒有添加這個圖塊的定義，要想使用寫好的塊，必須使用插入（I）功能瀏覽到保存的塊文件，才能將塊加到到當前圖紙中。

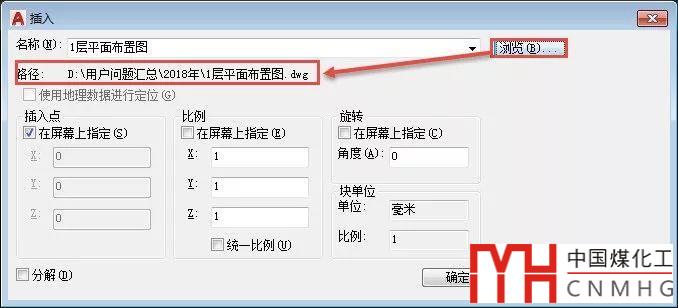

其實插入時并沒有嚴格限制要插入塊文件，你可以瀏覽任意一張DWG或DXF的圖紙，作為圖塊插入到當前圖中，如下圖所示。

在將圖紙作為圖塊插入到當前圖中時，圖紙的原點將作為圖塊的基點。知道這一點，我們不用寫塊W功能，自己也可以創建符合要求的塊文件了。

六、直接從資源管理器將圖紙拖放到圖面上

我們可以直接從資源管理器找到圖紙并拖放到CAD界面中，根據拖放的位置不同，圖紙的處理方式也不同:

• 如果拖放到命令行、標題欄、特性面板等處，圖紙會被打開

• 如果拖放到工具選項板（CTRL+3）中，會作為圖塊添加到工具選項板。

• 如果拖放到圖形窗口中會作為圖塊插入，而且會提示確定插入點、輸入比例，其實就是激活了命令行模式的插入命令：-insert。

七、外部參照綁定為塊

這個其實不能算創建圖塊了，只能算是轉換成圖塊。外部參照是獨立的圖紙，在當前圖中只是記錄了圖紙名和插入的位置、比例等相關信息，如果要將圖紙歸檔或發給他人時，就可以將外部參照綁定為塊，之前專門介紹過綁定功能，這里就不再介紹了。

CAD外部參照如何綁定？

暫時就寫這么多，也許還有其他方式可以創建圖塊，如果有要補充的，請留言。

在CAD中提供了各種方式創建圖塊，可繁可簡，這也說明圖塊在設計中應用非常廣泛。至于如何創建圖塊取決于圖塊的使用方式，更重要的是要了解昨天文章中介紹創建圖塊可能會遇到的那些問題。

注意：圖塊雖然方便，但也不要隨意使用，比如隨意將圖形復制粘貼為塊后再炸開，需要知道圖塊別炸開了，圖塊定義還是保留在圖中的，過多的垃圾圖塊數據會導致圖紙成倍變大，導致圖紙操作性能下降。因此，使用圖塊要謹慎，多余的圖塊數據要及時清理PU。
