有時我們在其他軟件里繪制完圖形后轉到CAD中，很多曲線都會被轉換成樣條曲線，我們需要將這些樣條曲線轉換成多段線，方便進行后續的編輯或輸出到其他軟件或設備。

在CAD低版本中，沒有提供轉化工具，于是大家就想了很多的辦法，比如存成低版本的DXF，用WMFOUT輸出WMF文件后再用WMFIN命令輸入進來，或者使用擴展工具命令，例如變平（FLATTEN）。一些國產軟件在擴展工具中專門提供了樣條曲線轉多段線的工具，例如浩辰CAD提供了SP2PL/SPLTPL命令。

如果你使用的是CAD高版本，無論是AUTOCAD或是浩辰CAD，這已經不再是一個問題了，因為這些CAD的樣條線編輯（splinedit）命令里直接就提供了轉換多段線的選項，再也不用去找其他工具了。

轉換操作的步驟非常簡單，基本操作如下：

1、先選樣條曲線，輸入splinedit命令，回車，或者先執行splinedit命令后選擇樣條曲線。

2、輸入P參數，回車。

3、輸入轉換的精度，回車，即可完成轉換。

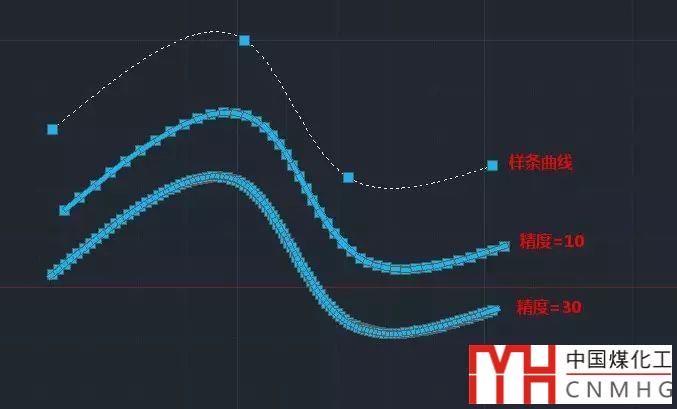

轉換精度默認為10，值越大，轉換成的多段線段數越多，多段線就越接近樣條曲線，如下圖所示。

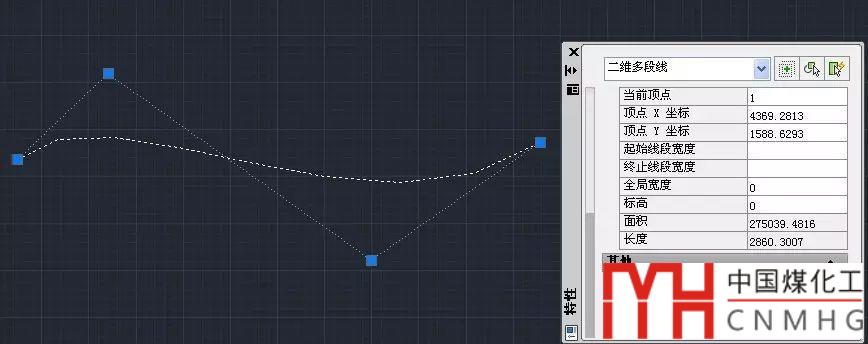

如果需要把多段線轉換成樣條曲線，可以用PEDIT(多段線編輯)命令，轉換后的圖形雖然在屬性框里仍顯示為“二維多段線”，如下圖所示。

但這樣的二維多段線可以用splinedit命令編輯，splinedit命令編輯后，屬性框就顯示樣條曲線了。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
