前兩天碰到有人提了這樣一個問題，用同一種標注樣式創建的標注（標注的箭頭樣式選擇的是“指示原點”），進入布局后，在一個視口中凍結圖層:Layer3，其他圖層的標注箭頭能正常顯示，在另一視口中凍結圖層:layer2，其他圖層上的標注還在，但標注箭頭卻都消失了，如下圖所示。

大家都很奇怪，標注作為一個整體，為什么凍結某個圖層的時候，其他部分還在，而圓圈偏偏不見了呢？

這個問題不太常見，但其中隱藏了很多知識點，因此發到這里跟大家分享一下。

要想了解出現這種現象的原因，先要弄清楚下面幾個問題：

一、標注是由尺寸線、延伸線、箭頭、文字等多部分組成，雖然默認狀態下創建的標注是一個整體，但這些部件都可以單獨設置，是一種類似動態圖塊的對象。如果將變量dimassoc設置為1時，創建的標注直接就是分散狀態。

二、標注默認的三角形箭頭是由程序生成的實線（SOLID）對象，而其他形式的很多箭頭都是用圖塊來生成，比如上圖中使用的“指示原點”，還有建筑專業經常使用的斜線等。

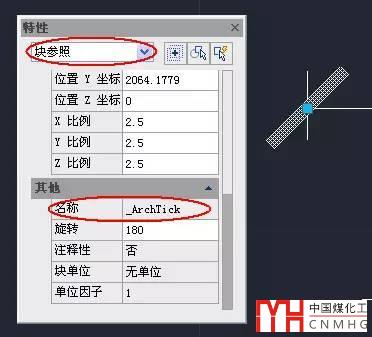

想了解這一點很容易，你創建一個標注，將標注炸開（X），選擇箭頭后打開屬性框（CTRL+1）就可以看出箭頭是什么對象，如下圖所示。

在標注樣式管理器對話框中修改標注樣式時還可以將標注箭頭設置成自己定義的圖塊，如下圖所示。

三、圖塊內的圖形和圖塊并不一定在一個圖層上。假設你在圖層2上創建一些圖形，然后將這些圖形創建為塊，你到圖層3上去插入此圖塊，新插入的圖塊雖然在圖層3上，但圖層內的圖形卻仍在圖層2上，如果你凍結圖層2，圖形仍會消失。要想塊內圖形跟圖塊在同一圖層，需要在0畫圖形并定義成圖塊。

四、一張圖中圖塊的名字是唯一的，從其他圖中粘貼、插入的同名圖塊會被自動替換。

了解了上面幾點，就可以來分析這張圖到底出了什么問題了。

如果使用CAD軟件提供的標準箭頭，肯定不會出現上述問題，而從標注樣式的定義和圖形表面看用戶并沒有使用自定義的箭頭，那問題到底出在什么地方呢？

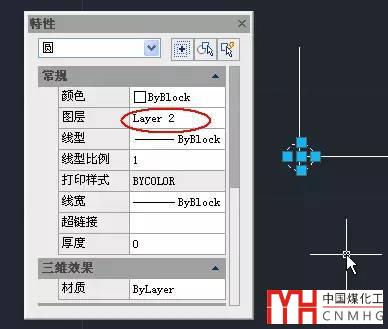

我們將圖中的標注炸開，標注箭頭的圖塊名為_Origin，也正常。但將圖塊炸開后卻發現里面的圖形不在0層，而是在Layer2上，如下圖所示。

如果我們新開一張圖，按照他的圖來設置標注樣式和圖層并創建標注后，炸開后，箭頭中圖形是在0層上。

所以問題的出現只有兩種可能：一、在創建標注之前，圖中已經存在了一個名為_Origin的圖塊，圖塊創建時圖形是畫在圖層Layer2上的；二、創建標注后__Origin圖塊的定義被修改，編輯圖塊時將圖形移到了Layer2圖層上。因為無論標注在那個圖層上創建，標注箭頭中的圖形都在圖層Layer2時，凍結Layer2時，所有標注的圓圈就都不顯示了。

解決辦法：

新開一張圖，設置一個同樣的標注樣式并用此樣式創建一個標注，然后刪掉標注，這樣圖中已經有了標準的_Origin圖塊（可以用I插入圖塊的命令試試），然后將有問題圖整圖選中后復制，在新圖中粘貼到原坐標就好了。

大部分人不會遇到這樣的問題，因為很少有人會去創建或修改標注使用的箭頭圖塊，發這篇文章的目的也不是想要告訴大家如何解決同樣的問題，而是借這個問題讓大家對標注、圖塊、圖層的相關概念有更深入的了解，并且知道遇到類似問題應該如何分析和解決。

如果對圖塊、圖層凍結相關概念不太了解，請參看信息或新浪博客里的相關文章。

上述技巧適用于AutoCAD和浩辰CAD等類似的CAD軟件。
