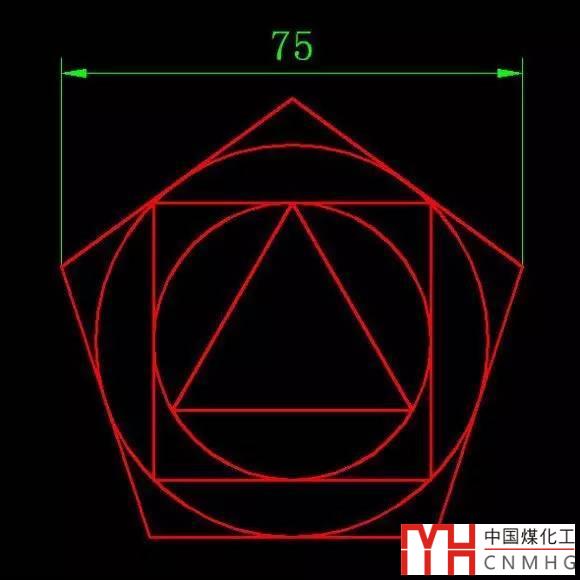

這么一張圖，只有一個尺寸:75。如果我們從這個尺寸出發(fā)去想怎么畫，根本得不到答案。這些圖形之間的關(guān)系很清楚，等邊三角形，外接圓，與圓外切的正方 形，正方形的外接圓，圓的外切五邊形。通常這類圖形畫圖的思路就是先按隨意尺寸繪制出圖形，最后用縮放SC的參照參數(shù)或AL對齊來講圖形縮放到指定尺寸。

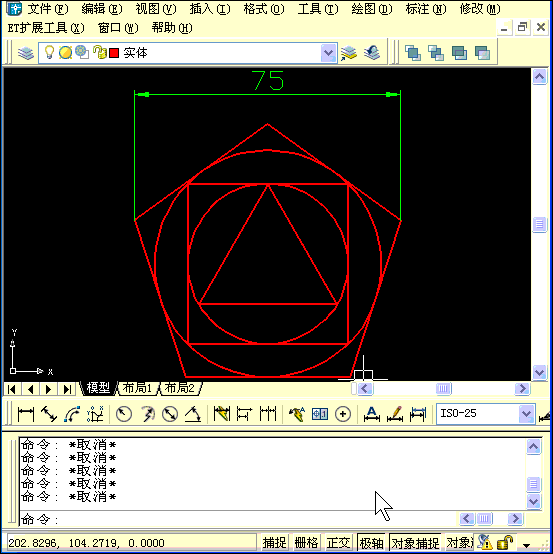

我們先來看一下下面的視頻。


從里面的三角形畫起，一次利用3點畫外接圓和外切的正四邊和五邊形，最主要還是最后一步，上面的視頻中使用了對齊AL的命令，為了使用這個命令還專門繪制了一條輔助線，其實我覺得用縮放SC更好，就不需要畫輔助線了。
使用SC命令時，選定對象和基點后，輸入R（參照），回車，然后參照長度捕捉五邊形上的兩個頂點，提示新長度的時候輸入70即可。
