之前發過一些很有用的插件，發現很多人都沒看到，再挑一個比較有用的群發給大家。

有人希望將柵格狀的線在交點處全部打斷，說想取這些線段的中點。雖然不知道他想干什么，也不知道有這種需求的人多不多，之前我下載過一個插件，確實能滿足他的需求。

今天微信信息里又有人問有沒有這種批量打斷的工具，在此將插件分享給大家。

程序名稱是：breaktool.lsp適用于AUTOCAD、浩辰CAD等類似軟件。

加載方法：輸入AP命令，加載此LSP程序即可。

此程序提供了六個命令，可以根據需要在不同的情況下使用，命令名和用途如下：

1、命令：Breakall

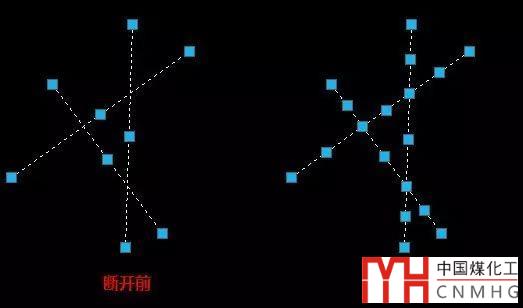

功能：將所有選定的對象在交點處斷開，操作效果如下圖所示。

2、命令：Breakwobjects

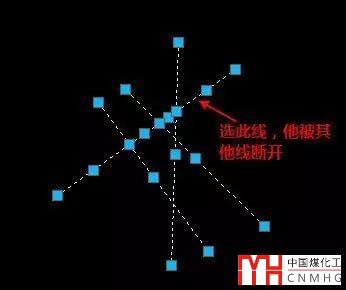

功能：用一個對象斷開多個對象。先選擇要被斷開的對象，選完后回車，再選一個用做斷開邊界的一個對象。如下圖所示：

3、命令：Breakobject

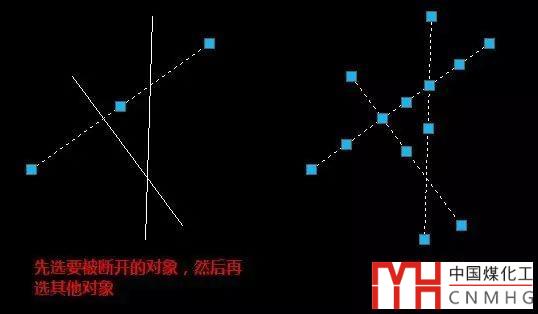

功能：用多個對象斷開一個對象。先選要被斷開的對象，再選其他對象，中間不用回車。如下圖所示。

4、命令：BreakWith

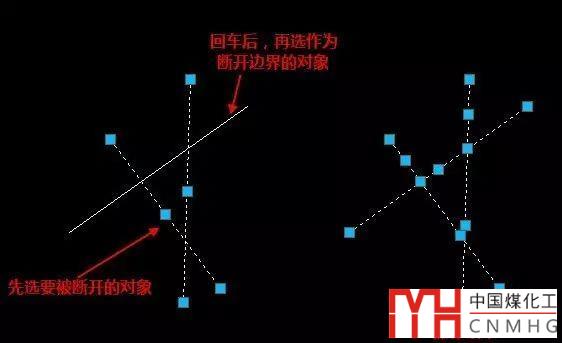

功能:用其他選定對象斷開選定對象。先選擇要被斷開的對象，選完后回車，再選用作斷開邊界的對象，可以選擇多個。如下圖所示。

5、命令：BreakTouching

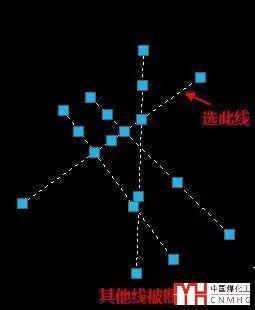

功能：選擇一個對象，此對象將與其相交的其他對象斷開。如下圖所示。

6、 命令：BreakSelected

功能：選擇一個對象，此對象被所有其他與其相交的對象斷開。如下圖所示。

百度網盤下載地址：http://pan.baidu.com/s/1hqpcOx2

浩辰CAD2017以上版本增加了類似的功能：對象斷線（BREAKOBJECT），功能采用了對話框的形式，操作更加方便，選項類似，但是增加了設置打斷間隙的功能，可以適用更多的應用場景，比如將交叉但不相連的專業管線打斷并設置一定寬度的間隙

，感興趣的也可以試試。
